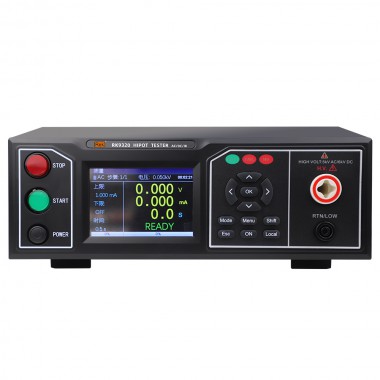

RK9310/RK9320/RK9320A/RK9320B系列程控交直流絕緣耐壓測試儀
RK9320
耐壓電壓范圍：AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
最大輸出功率：100VA ( 5.000kV/20mA)
絕緣電阻輸出電壓設定：0.050kV ~ 5.000kV
RK9320A
耐壓電壓范圍：AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
最大輸出功率：100VA ( 5.000kV/20mA)
RK9320B
耐壓電壓范圍：AC:0.050kV ~ 5.000kV
最大輸出功率：100VA ( 5.000kV/20mA)
RK9310
耐壓電壓范圍：AC:0.050kV ~ 5.000kV/DC:0.050kV ~ 6.000kV
最大輸出功率：50VA ( 5.000kV/10mA)
絕緣電阻輸出電壓設定：0.050kV ~ 5.000kV
產品介紹
該系列程控耐壓測試儀是一款采用高速M(fèi)CU和大規模數字電路設計的高性能安全測試儀。輸出電壓升高和降低。輸出電壓的頻率安全由單片機控制，可實時顯示擊穿電流和電壓值，并具有軟件校準功能。配備PLC接口、RS232C、RS485、USB設備、USB主機接口，可方便地與計算機或PLC結合，組成綜合測試系統。可快速準確地對家用電器、儀器儀表、照明電器、電熱電器、電腦、信息機等進行全面的安全測量。
應用領域
元器件：二極管、三極管、高壓硅堆、各種電子變壓器、連接器、高壓電器。
家用電器：電視、冰箱、空調、洗衣機、除濕機、電熱毯、充電器等。
絕緣材料：熱縮套管、電容薄膜、高壓套管、絕緣紙、絕緣鞋、絕緣橡膠手套、PCB線路板等。
儀器儀表：示波器、信號發生器、直流電源、開關電源等整機。
照明電器：鎮流器、路燈、舞臺燈、手提燈等。
電熱器具：電鉆、手槍鉆、氣刀、磨床、磨床、電焊機等。
電線電纜：高壓線路、封閉電纜、電纜、硅橡膠電纜等。
絕緣材料：天然橡膠、合成橡膠和塑料、云母、玻璃類絕緣材料等。
性能特點
1、交/直流耐壓功能采用DDS數字信號合成技術，產生準確、穩定、純凈、低失真的波形。
2、可調高壓上升和下降時間，滿足不同測試對象的要求，具有電弧檢測功能，測試結果可同時保存。
3、具有雙頻綜合測試，頻率范圍50Hz、60Hz人性化操作界面，支持?jǐn)?shù)字鍵輸入、撥盤輸入，操作更簡單。
4、完整的操作幫助提示，可有效提高用戶效率，支持字符文件名輸入，文件名最大長度為12個字符。
5、測試步驟與系統狀態信息同步顯示，便于了解測試步驟詳情及測試過程中的系統狀態。
6、中英文雙語操作界面，適應不同用戶需求，支持大容量存儲。適應不同的測試應用要求。
參數 | 機型 | 程控交直流絕緣 | 程控交直流絕緣耐壓測試儀 | 程控交直流耐壓測試儀 | 程控交流耐壓 |
RK9310 | RK9320 | RK9320A | RK9320B | ||
交流耐壓測試 | 電壓范圍 | 0.050kV ~ 5.000kV | |||
電壓精度 | ±（2%+5V） | ||||
分辨率 | 1V | ||||
最大輸出功率 | 50VA ( 5.000kV/10mA) | 100VA ( 5.000kV/20mA) | |||
最大額定電流 | 0~10mA | 0~20mA | |||
下限電流范圍 | 0 ~ 10mA,0=不判斷下限 | 0 ~ 20mA,OFF=不判斷下限 | |||
輸出波形 | 正弦波 | ||||
輸出波形失真度 | ≤ 5% (空載或純阻性負載) | ||||
輸出信號類型 | DDS線性功放 | ||||
電壓上升時間 | 0.1s ~ 999.9s ，OFF=電壓上升時間關 | ||||
測試時間 | 0.1s ~ 999.9s ，OFF=連續測試 | ||||
電壓下降時間 | 0.1s ~ 999.9s ，OFF=電壓下降時間關 | ||||
直流耐壓測試 | 電壓范圍 | 0.050kV ~ 6.000kV | / | ||
電壓精度 | ±（2%+5V） | ||||
分辨率 | 1V | ||||
最大輸出功率 | 30W ( 6.000kV/5mA) | 60W ( 6.000kV/10mA) | |||
最大額定電流 | 0 ~ 5mA | 0 ~ 10mA | |||
下限電流范圍 | 0 ~ 5mA | 0 ~ 10mA | |||
紋波系數 | ≤ 5% (6kV/5mA) | ≤ 5% (6kV/10mA) | |||
放電時間 | ≤ 200ms | ||||
電壓上升時間 | 0.1s ~ 999.9s ，OFF=電壓上升時間關 | ||||
測試時間 | 0.3s ~ 999.9s ，OFF=連續測試 | ||||
電壓下降時間 | 0.1s ~ 999.9s ，OFF=電壓下降時間關 | ||||
絕緣測試 | 輸出電壓設定 | 0.050kV ~ 5. 000kV 解析度： 1V volts/Step | / | ||
電阻上限設定 | 范圍： (0.2M ~ 100G) Ω | ||||
電阻下限設定 | 范圍： (0.1M ~ 100)G Ω | ||||
電壓上升時間 | 0.1s ~ 999.9s ，OFF=電壓上升時間關 | ||||
測試時間 | 0.3s ~ 999.9s ，OFF=連續測試 | ||||
電壓下降時間 | 0.1s ~ 999.9s ，OFF=電壓下降時間關 | ||||
電阻表 | ≥500v 0.10MΩ-1.0GΩ ±5% 1.0G-50.0 GΩ ±10% | ||||
機型 | 臥式 | ||||
電弧偵測 | 1mA-10mA | 1mA-20mA | |||
輸入特性 | 100V~240V 50Hz/60Hz | ||||
測試報警 | 蜂鳴器、液晶顯示、FAIL指示燈 | ||||
屏幕尺寸 | 3.5寸 TFT 液晶顯示屏 | ||||
通訊接口 | HANDLER, RS232, USB接口, LAN | ||||
存儲器 | 64M flash 每個文件可存儲50個測試步驟 | ||||
外形體積 (W × D × H) | 400X260X100mm | ||||
重量(KG) | 7KG | ||||
隨機標配附件 | 電源線RK00001 、RS232通訊電纜RK00002 、說明書（電子版）、測試線RK00048、測試線RK26003A、MODBUS測試上位機（官網下載） | ||||
選配件 | RK00031USB轉RS485母串口線工業級、RS232轉USB線RK00003、高壓棒RK8N+ | ||||
接觸檢查 | 可選打開或者關閉 | ||||
產品附件
型號 | 圖片 | 類型 | 概述 |

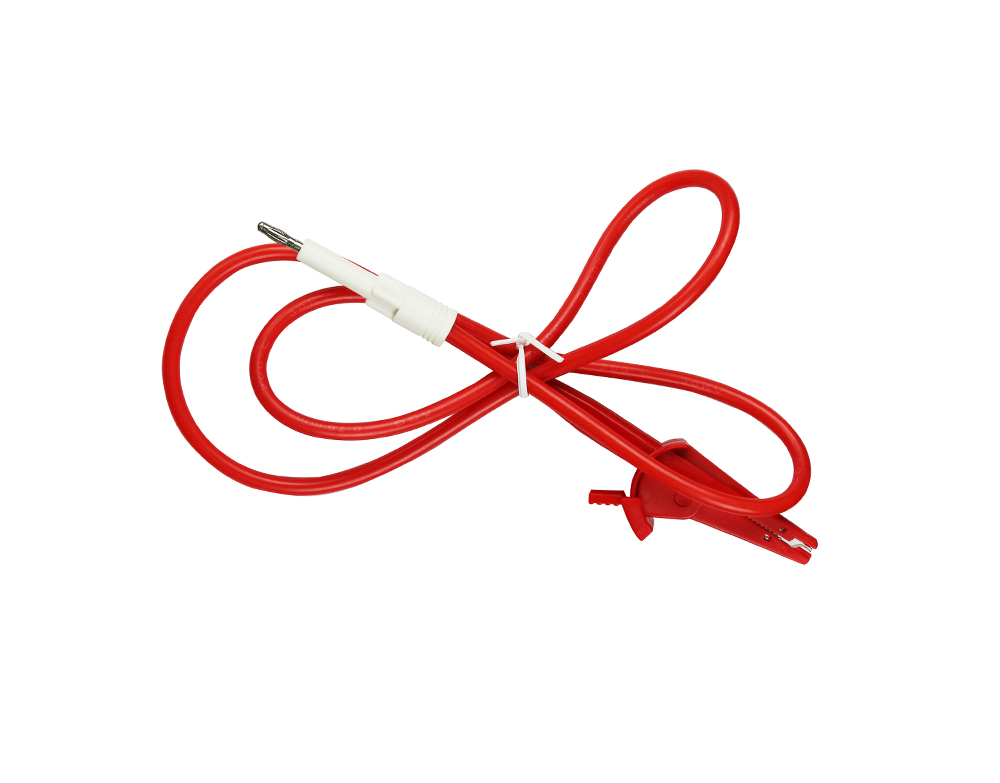

RK26003A |
| 標配 | 儀器標配耐電壓測試夾，可單獨購買。 |

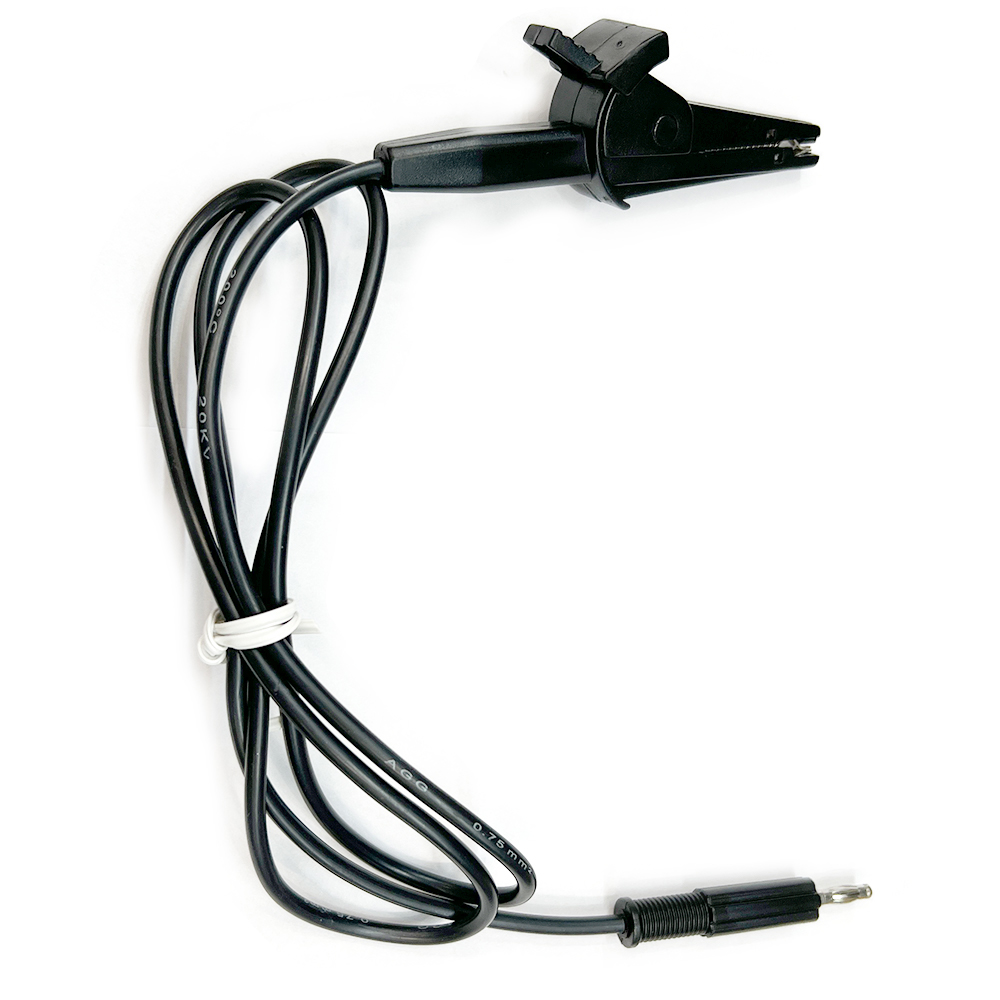

RK00048 |  | 標配 | 儀器標配耐壓接地夾，可單獨購買。 |
RK00002 |
| 標配 | 儀器標配RS232串口連接線，可單獨購買。 |
RK00001 |
| 標配 | 儀器標配國標電源線，可單獨購買。 |
合格證保修卡 |
| 標配 | 儀器標配合格證及保修卡。 |
出廠校準證書 |
| 標配 | 儀器標配產品校準證書。 |
上位機軟件 | 上位機軟件 | 標配 | 官網下載上位機軟件 |
說明書 | 官網產品頁下載 | 標配 | 儀器標配產品說明書。 |

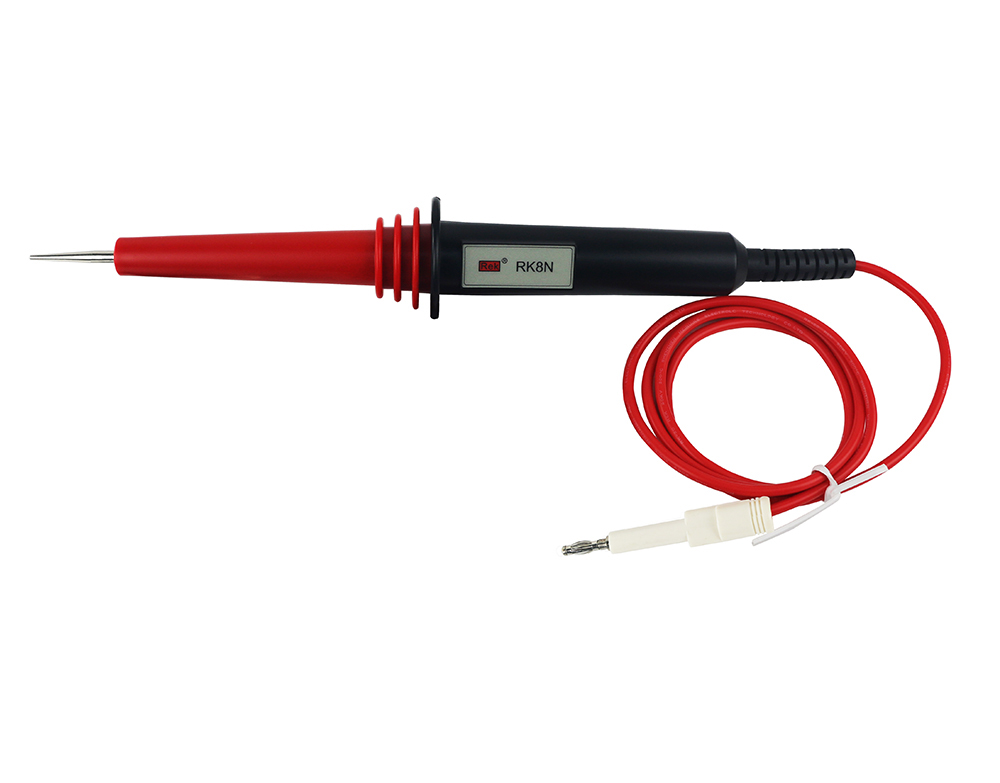

RK8N+ |
| 選配 | 儀器選配十字無控高壓棒，可單獨購買。 |

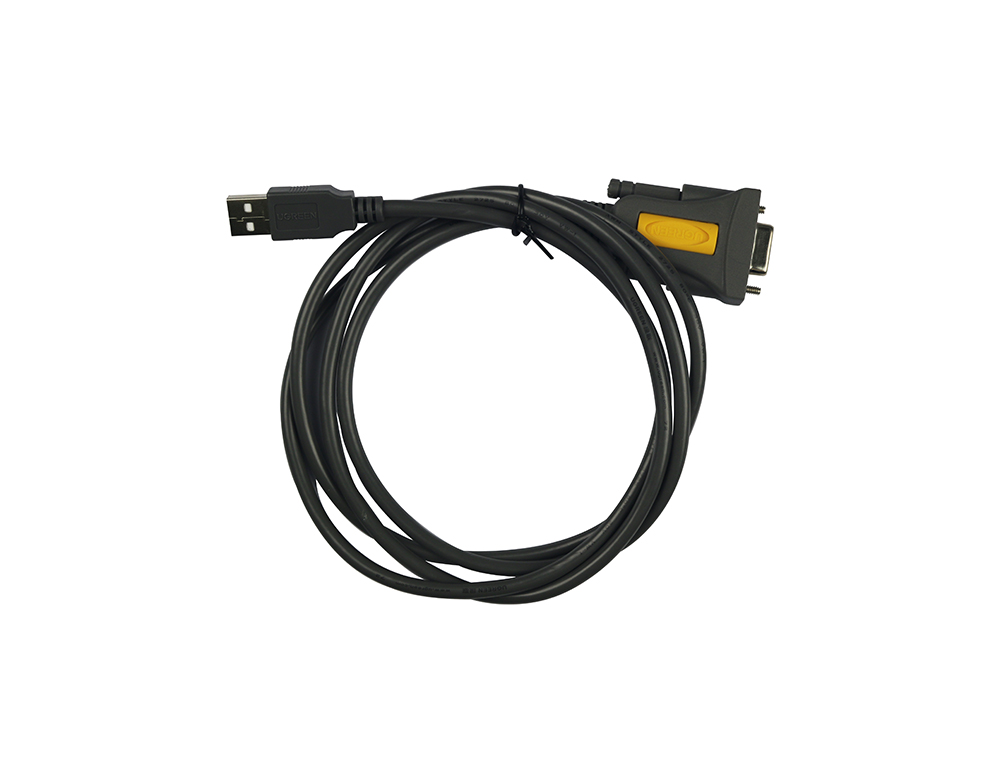

RS232轉USB連接線 |
| 選配 | 儀器選配RS232轉USB連接線(上位機)。 |
RK00031 |
| 選配 | 儀器選配USB轉485，可單獨購買。 |
