固緯GWINSTEK GPM-8310

GPM-8310

• 5” TFT LCD顯示屏

• 電壓/電流測試頻寬可達DC, 0.1Hz ~ 100kHz

• 兩種數值顯示模式

• 一般畫面 : 顯示2個主測項+8個小測項

• 簡易畫面 : 顯示4個主測項的測試值

• 波形顯示 : V (電壓), I (電流), P (功率)

• 電流/電壓可測至CF為3的畸形波, 半量程CF可達6或6A

• 50階諧波量測及分析(數值與條狀圖)

• 積分功能支援自動換檔

• 具外部電流感應器輸入端子 (EXT1/EXT2)

• 標準界面: RS-232C, USB device/ host, LAN, GPIB

• 選購界面: Digital I/O (DA4) (須于出廠前安裝)

• 選購配件: GPM-001

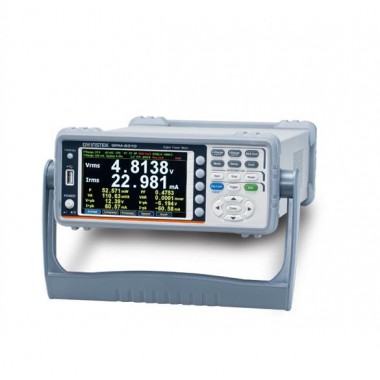

固緯電子 – GPM-8310，單相(1P/2W)交流電源功率量測的數字功率計，該產品測試頻寬可達DC, 0.1Hz~100kHz、采用16bits A/D、取樣率300kHz。使用5” TFT LCD顯示屏、5位數量測顯示、提供25種功率量測上相關參數，以及有高精準度的量測能力；并同時具有波形顯示(電壓/電流/功率)的能力、積分量測功能、各階諧波量測及分析、外部感應器輸入端子、多樣的通訊接口…等，來協助使用者達成清晰、便捷、準確的功率量測。

GPM-8310的額定直接輸入電壓600V、輸入電流20A，可支持小電流檔位至5mA(分辨率可達0.1uA)、功率量測分辨率0.1uW、波峰因素可達3 (半量程可達6或6A)，且電壓/電流/功率量測能力可達(±0.05%讀值±0.1%檔位)，并可依選擇不同的量測模式，提供多達25種功率量測上的相關參數，包括電壓、電流、頻率、功率、波峰因素、視在功率、無效功率、功率因數、相位角、總諧波失真率、最大電流比外，還包括MATH計算功能。因此，無論是在如待機功耗的小電流/小功率量測、或是一般產品的消耗功率量測，均提供范圍與精準度的支援。

GPM-8310也妥善的利用了TFT LCD顯示屏的優勢，可使用數值和圖形的方式呈現參數量測的結果。在數值方面，提供一般模式和簡易模式，一般模式: 可顯示10個量測參數(2個主要量測+8個監控量測)、簡易模式: 四個量測參數，同時這些呈現的參數，可隨使用者的需求，自25種的功率參數中任意選取。而在圖形顯示方面，提供簡易的示波器模式，以波形方式呈現電壓/電流/功率這三個參數；另外，針對量測信號的各階諧波的量測與分析，都可以數值或條狀圖完整呈現，不只滿足了制程測試上精準度及清晰易讀的需要、同時也能符合研發設計和質量驗證上多樣性的量測應用需求。

此外，GPM-8310在輔助量測的機制/功能上的表現，也是全方位的。對于測量大電壓的應用，提供VT rate設置可搭配外部比壓器使用；而針對大電流的量測，則視比流器的型式 ~ 電壓輸出型或電流輸出型，若是電流輸出型可直接鎖付于機器后板并搭配CT rate設置進行量測、若為電壓輸出型則可通過GPM-8310提供的外部電流感應器輸入端子(EXT1/EXT2)進行量測。自動換檔可自定義需要的換檔檔位，以節省不必要的換檔時間浪費。10000筆的內部存儲器，可依GPM-8310設置的更新率或使用者自行定義的時間間隔，進行量測資料的儲存，以共后續分析之用。

在資料選取和儲存方面，GPM-8310提供多樣的通訊界面RS-232C/ USB device (虛擬COM)/ LAN/ GPIB，使用者可依使用習慣或搭配現有系統界面，來編寫程序讀取量測結果，無需增加界面購買的成本；USB host，可支援GPM-8310的熒幕擷取、內部紀錄資料的存取，以及版本更新。對于有外部訊號控制或使用資料紀錄器紀錄資料的需求，GPM-8310也提供可選購的Digital I/O (DA4)界面(需于出廠前加裝)，可連接外部控制器如PLC或資料紀錄器，以符合自動量測或長時間紀錄的應用。

標準附件

安全指南 x 1

電源線 x 1

光盤 x 1 (含完整使用手冊及USB驅動)

測試線 GTL-209 x 1, GTL-212 x1

DA4線 GTL-214 (for GPM-8310 with DA4 only)

選購配備

選購01   DA4卡 (含GTL-214 x 1)

注: 選購配備DA4須于出貨前工廠內安裝

選購附件

GPM-001   Test Fixture (including GTL-210 x2, GTL-213 x1)

GPM-001 (EU)  Test Fixture (including GTL-210 x2, GTL-213 x1)

GTL-209   Test Lead, Banana to Bare-wire, Approx. 1000mm

GTL-210   Test Lead, Banana to Banana, Approx. 1000mm

GTL-212   Test Lead, O-Type to Bare-wire, Approx. 1000mm

GTL-213   Test Lead, O-Type to Banana, Approx. 1000mm

GTL-214   DA4 Cable, Approx. mm

GTL-232   RS-232C線, 9-pin Female to 9-pin, null modem for computer, 約2000mm
GTL-246   USB線, A-B type, 約1200mm
GTL-248   GPIB線, 約2000mm

GRA-422   機架安裝套件，19英寸2U尺寸
