分類迷你型電能質量分析儀
主要功能
用于對三相電能參數做全面分析和診斷，為你提供工作所需的全部電能質量信息
4通道電流、電壓測量
暫態記錄
截圖記錄
趨勢圖記錄
錄波記錄
TF存儲卡
觸摸彩屏
USB通訊接口
可充電鋰電池
產品簡介

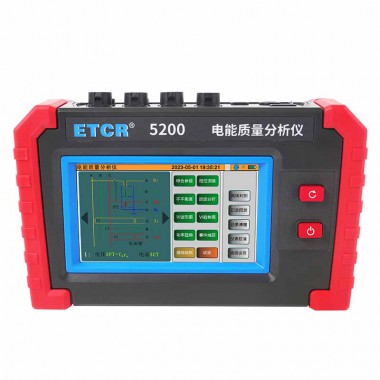

ETCR5200迷你型電能質量分析儀又稱電力質量分析儀、電力參數測試儀、諧波分析儀，是一款專為現場測試三相電能質量的高精度綜合型測試儀器。儀表具有智能化、功能完善、人機操作簡潔、中英文雙語操作界面等特點。儀表采用5寸觸摸彩屏、體積小重量輕、攜帶方便，可選配多款電流鉗。儀表可同時測量4路電流(ABC三相及中性線電流)，3路電壓、三相不平衡度、有功功率、無功功率、視在功率、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。
ETCR5000迷你型電能質量分析儀采用5寸觸摸彩屏顯示，用不同顏色區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。通過USB通訊接口及上位機軟件，將存儲數據上傳電腦繼續數據分析。
產品功能
1.波形實時顯示(3路電壓/4路電流)。
2.電壓和電流真有效值。
3.相量圖顯示。
4.各相諧波的測量，達50次諧波。
5.柱形圖顯示各相電流和電壓的諧波含有率。
6.總諧波失真度(THD)。
7.各相有功/無功/視在功率值及總值。
8.電壓電流功率趨勢圖。
9.各相有功/無功/視在功率值及總值。
10.三相不平衡度測量(電壓和電流)。
11.錄制波形及參數。
12.截屏保存。
13.觸摸屏操作。
14.短期電壓閃變。
15.啟動電流和浪涌電流監測。
16.USB接口與電腦上位機通信。
17.可設定儀器的接線方式及電網類型。
18.可選定不同電流鉗和不同電壓測試變比。
產品特點
1、對所有的電壓、電流、功率、電能、諧波、相位等電量參數做全面分析和診斷。
2、四款電流鉗提供選擇，應對各種場所。
3、四通道電流、電壓測量，同時捕捉和記錄電量參數、波形。
4、超大液晶彩屏顯示，高分辨率。
5、中英文雙語操作界面。
6、TF內存卡：8G。
7、USB通訊接口。
8、可充電鋰電池。
技術參數
1、測量精度
測量 | 測量范圍 | 顯示分辨率 | 參考范圍內的最大誤差 |
頻率 | 40Hz～70Hz | 0.001Hz | ±(0.03)Hz |
電壓真有效值 | 2V～600V | 最小分辨0.001V | ±(0.5%Fs) |
電流真有效值 | 10mA～6000A | 最小分辨0.001A | ±(0.5%Fs) |
有功功率 | 0.0000W～3600kW | 最小分辨0.001W | ±(1%rdg+3dgt)；Cosφ≥0.8 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.8 | |||
無功功率 | 0.0000VAR～3600kVAR | 最小分辨0.001VAR | ±(1%rdg+3dgt)；Sinφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Sinφ<0.5 | |||
視在功率 | 0.0000VA～3600kVA | 最小分辨0.001VA | ±(1%rdg+3dgt) |
功率因數 | -1.000～1.000 | 0.001 | ±(1.5%rdg+3dgt)；Cosφ≥0.5 |
±(1.5%rdg+10dgt)；0.2≤Cosφ<0.5 | |||
相位角 | 0°～360° | 0.001° | ±(2°) |
電壓諧波比包含1～50次 | 0.0%～99.9% | 0.001% | （1～20次）±(1%rdg+5dgt) |
電壓諧波角 | 0°～360° | 0.001° | ±(3°)諧波1～25次 |
±(10°)諧波26～50次 | |||
電流諧波比包含1～50次 | 0.0%～99.9% | 0.001% | （1～20次）±(1%rdg+5dgt) |
電流諧波角 | 0°～360° | 0.001° | ±(3°)諧波1～25次 |
總諧波率(THD或THD-F)≤50 | 0.0%～99.9% | 0.001% | ±(1%rdg+10dgt) |
失真因數(DF或THD-R)≤50 | 0.0%～99.9% | 0.001% | ±(1%rdg+10dgt) |
三相不平衡 | 0.0%～100% | 0.01% | ±(1%) |
2、一般規格
電源 | 可充電鋰電池組7.4V 5200mAh，外接充電器 |
顯示模式 | 5寸觸摸彩屏 |
工作電流 | 約490mA |
電流鉗規格（選配） | 015B電流鉗：17mm×18mm |
通道數 | 3路電壓，4路電流 |
電壓量程 | 2V～600V |
電流量程 | 10Am～6000A |
頻率量程 | 40Hz～70Hz |
諧波 | 有，2～51次 |
總諧波失真 | 有，2～51次，各相 |
三相不平衡度 | 有 |
通訊接口 | USB |
TF內存卡 | 8G |
電池電量指示 | 電池符號顯示電量，當電池電量過低時,儀器會自動關機 |
自動關機 | 在錄制功能打開下，儀器不自動關機。 |
未打開錄制功能情況，可根據設定的15分鐘、30分鐘、60分鐘時間后自動關機 | |
儀器尺寸 | 長寬厚：210mm×129mm×68mm |
儀器質量 | 約7.5kg(含包裝及附件) |
輸入阻抗 | 測試電壓輸入阻抗為：1MΩ |
耐壓 | 儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘 |
絕緣 | 儀器線路與護套外殼之間≥10MΩ |
適合安規 | IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2 |
工作溫濕度 | -10℃～40℃；80%RH以下 |
存放溫濕度 | -10℃～60℃；70%RH以下 |
3、電流鉗特性
| 電流鉗型號 | 電流鉗圖片 | 電流真有效值 | 量程 | 電流真有效值最大誤差 | 相位角φ 最大誤差 |
| ETCR 015B CT尺寸：17mm×18mm |  | 10mA～99mA | 10.0A | ±(1%+3dgt) | ±(3°),Arms≥20mA |
| 100mA～10.0A | ±(1%+3dgt) | ±(1.5°) | |||
| ETCR 042B CT尺寸：Ф40mm |  | 0.10A～0.99A | 100A | ±(1%+3dgt) | ±(1.5°) |
| 1.00A～100A | ±(1%+3dgt) | ±(1.5°) | |||
| ETCR 050B CT尺寸：Ф50mm |  | 1.0A～9.9A | 1000A | ±(2%+3dgt) | ±(3°) |
| 10.0A～1000A | ±(2%+3dgt) | ±(3°) | |||
| ETCR 200F CT尺寸：Ф200mm |  | 10A～99A | 6000A | ±(1 %rdg + 3dgt) | ±(3°) |
| 100A～6000A | ±(1 %rdg + 3dgt) | ±(3°) |
