ETCR1220臺區識別儀

分類臺區拓撲識別儀

主要功能
用于在線識別變壓器和用戶之間的歸屬關系，網絡拓撲關系確定
測試距離：5km
識別周期：6s
諧波分析：2～34次
存儲功能：數據存儲9999組

ETCR1220臺區識別儀

產品簡介

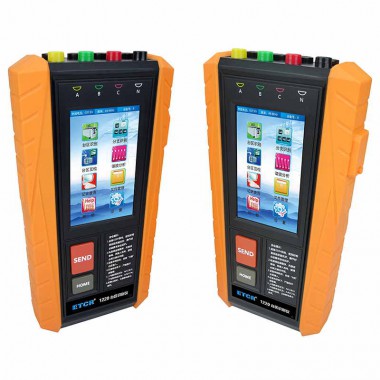

      ETCR1220臺區識別儀又稱臺區拓撲識別儀、低壓臺區雙向識別儀，用于在線識別變壓器和用戶之間的歸屬關系，網絡拓撲關系確定。儀器采用工頻載波調制技術進行臺區識別，在相鄰變壓器共壓、共地、共電纜溝以及通信基站影響的情況下可以準確的進行臺區識別。識別儀由手持式主機及從機組成，主機與從機完全相同均可用于臺區二次側或被測點，雙向識別臺區。對于距離長、干擾嚴重等惡劣環境的線路，電力載波信號可能無法有效傳輸，即使這種情況ETCR1220臺區識別儀也只需一次即可正確識別，準確無誤。同時根據不同的臺區編號可以一次識別多個相鄰?fù)負潢P(guān)系混亂的臺區。
      ETCR1220臺區識別儀采用高速A/D交流采樣與高速DSP數字處理技術相結合，采用工頻載波調制技術開發，為電網負荷普查、臺區承包、用電稽查，生產調度提供了一種高效的必備工具，該產品完全滿足臺區識別、用戶識別、相位和相序識別需求，與以往產品相比較，具有網絡全覆蓋、識別速度快、準確無誤，操作簡單、攜帶方便等優勢。

產品特點

1、雙向識別功能，主機與從機可互換。
2、最多同時安裝多達16臺主機，進行多臺區識別。
3、分支識別，厘清臺區拓撲關系，實現分支停電、局部線損核查等工作，是實現臺區精細化管理的重要環節，最大支持24路分支測量。
4、臺區互檢，臺區互檢是檢測各個相鄰變壓器之間是否存在串?dāng)_的問題，有些變壓器之間可能由于工作疏忽的原因，導致兩個變壓器之間線路發生連接的情況，因此必須對各個變壓器之間進行相互檢測，以確保變壓器之間的獨立性。
5、諧波分析，可看34次諧波值。
6、記錄查詢，顯示臺區歸屬關系的記錄。

技術參數
