ETCR1400架空線路接地故障巡查儀

分類集成式架空線路接地故障巡查儀

主要功能
用于架空高壓線路單相接地故障查巡，對接地故障點進行精確定位。準確查找架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障
輸出電壓：3000V/8000V
輸出電流：≤50mA
接地故障電阻：≤150kΩ
線路電抗：≤30MΩ
輸出頻率：50Hz
無線通訊距離：50m
藍牙通訊距離：40m
USB通信接口
可充電鋰電池

ETCR1400架空線路接地故障巡查儀

產品簡介

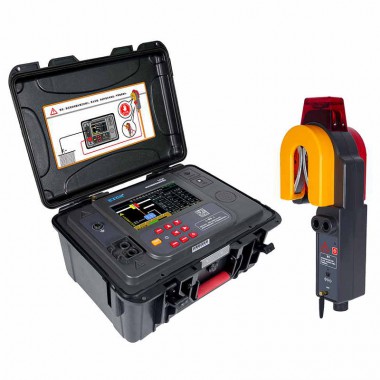

      ETCR1400架空線路接地故障巡查儀又稱二分法架空線路接地故障查找儀、 架空線路單相接地故障定位儀、小電流接地故障定位儀、配網專用架空線路故障定位儀，儀器由主機、檢測鉗、測試線、接地針、絕緣桿及附件組成，主機與檢測鉗間采用無線通訊。主機采用7寸彩屏，故障指向清晰明了，測試結果一目了然，主機具有語音播報功能，語音提示線路故障方向，使得現場操作更加輕松。創新的檢測鉗集信號發射、采集于一體，鉗形結構，體積小，重量輕，掛裝方便，一次掛裝即可完成線路故障查找，操作簡易快速，極大減輕了測試的工作強度，提高工作效率。檢測鉗自帶非接觸驗電器，能檢驗電纜線是否帶電，并發出聲光報警，確保操作人員和設備的安全。儀器還具有藍牙通訊功能，USB通訊接口。
      ETCR1400架空線路接地故障巡查儀，可進行多條線路的接地故障定位。在架空線路停運后，從線路一端開始逐段測試，由檢測鉗向線路施加低頻高壓信號并檢測左右兩側電流，通過分析左右側脈沖電流及阻抗，在主機上顯示接地故障點的方向（黃色方向或紅色方向）。檢測鉗有對應的黃色端和紅色端，沿著故障點指示的方向逐段測試，在故障點前，測試結果顯示故障點在其后方，在故障點后，檢測結果顯示故障點在其前方，從而逐段逼近故障點，確定故障位置。

產品特點

1、創新的檢測鉗集信號發射、采集于一體，鉗形結構，掛接方便，一次掛裝即可完成線路故障測試，無需分兩處進行輸出信號和采集信號操作，也無需斷開PT，測試便捷快速，減少了作業人員勞動強度，提高工作效率。
2、檢測鉗帶有非接觸驗電器，被測線路如帶電發出燈光報警，同時主機會播報語音提示，確保操作人員和設備的安全。
3、可檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性多種故障。
4、特別適合有電纜分支的故障線路。
5、輸出電壓有8000V及3000V兩檔選擇，滿足用戶不同需求。
6、短路檢測能力強，可檢測接地電阻為0Ω的直接短路故障。
7、檢測速度快，掛接后數秒鐘即可得到測試結果。
8、7寸彩屏故障指向清晰明了。
9、語音播報功能，提示故障方向。
10、藍牙通訊功能，通訊距離可達40m，下載APP后可在手機進行測試及查看測試結果，做手持接收器使用。
11、USB通訊接口。
12、可充電鋰電池。

技術參數
