ETCR1400B架空線路接地故障巡查儀

分類架空線路接地故障巡查儀

主要功能
用于架空高壓線路單相接地故障查巡，對接地故障點進行精確定位。準確查找架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障
輸出電壓：3000V/8000V
輸出電流：≤50mA
接地故障電阻：≤150kΩ
線路電抗：≤30MΩ
輸出頻率：50Hz
無線通訊距離：50m
藍牙通訊距離：40m
USB通訊接口
可充電鋰電池

ETCR1400B架空線路接地故障巡查儀

產品簡介

      ETCR1400B架空線路接地故障巡查儀又稱二分法架空線路接地故障查找儀、 架空線路單相接地故障定位儀、小電流接地故障定位儀、配網專用架空線路故障定位儀，適用于不長于25公里的架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位（巡查作業時線路需停止運行）。儀器適用于裸導線或帶絕緣外皮的導線，能準確找到架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。

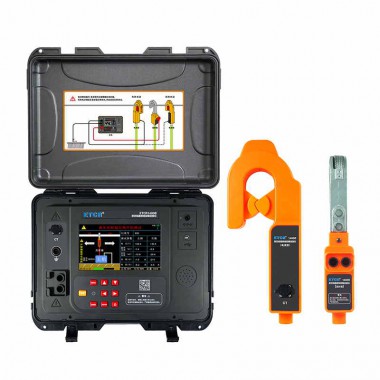

      ETCR1400B架空線路接地故障巡查儀，由主機、電流鉗、發射端、測試線、接地針、絕緣桿及附件組成。主機采用7寸彩屏，故障指向清晰明了，測試結果一目了然，主機具有語音播報功能，語音提示操作步驟，測試結果、線路故障方向，使得現場操作更加輕松。電流鉗及發射端結構緊湊，體積小，重量輕，掛裝方便，一次掛裝即可完成線路故障查找，操作簡易快速，極大減輕了測試的工作強度，提高工作效率。儀器還具有藍牙通訊功能、USB通信接口。
      ETCR1400B架空線路接地故障巡查儀，可進行多條線路的接地故障定位。在架空線路停運后，由發射端向線路施加低頻高壓信號，電流鉗檢測電纜線的信號，通過主機分析脈沖電流及阻抗，判斷有無接地故障，在主機液晶屏顯示及語音播報檢測結果。采用二分法逐段測試，從線路中間向兩側測試快速逼近故障點，確定故障位置。

產品特點

1、能準確判斷出接地故障的方向及測量接地故障電阻值，無需斷開PT，測試便捷快速。
2、可應用于帶絕緣外皮的電纜線（發射端掛在驗電環上）。
3、適用于檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性多種故障。
4、特別適合有電纜分支的故障線路。
5、輸出電壓有8000V及3000V兩檔選擇，輸出電流≤50mA。
6、短路檢測能力強，可檢測接地電阻為0Ω的直接短路故障。
7、檢測速度快，掛接后數秒鐘即可得到檢測結果。
8、語音播報功能，提示操作步驟，播報檢測結果。
9、USB通信接口，數據上傳功能。
10、藍牙通訊功能，通訊距離可達40m，下載APP后可在手機進行測試及查看測試結果，做手持接收器使用。
11、可充電鋰電池
