ETCR9570多功能高低壓CT變比測試儀

分類無線高低壓CT變比測試儀

主要功能
高低壓電流互感器一二次回路的電流、變比、角差測試，極性、相別判斷
一次高壓電流鉗量程：0.00A～800A
一次柔性電流鉗量程：0.0A～3000A
二次電流量程：0.00mA～5A
變比量程：1～9999
頻率量程：45Hz～65Hz
相位量程：0～360°
功率因數量程：-1.0000～1.0000
有功功率量程：0W～1800kW
無功功率量程：0Var～1800kVar
諧波分析：2～31次
無線傳輸距離：40m
存儲功能：存儲數據2000組
USB通信接口
藍牙通訊
可充電鋰電池

ETCR9570多功能高低壓CT變比測試儀

產品簡介

      ETCR9570多功能無線高壓CT變比測試儀又稱互感器電流變比測試儀、互感器比差測試儀、電流互感器變比測試儀，用于35kV以下電流互感器的一次電流、二次電流大小、變比、角差，相別、極性判斷。儀器還能測量電力系統的電壓、電流、漏電流、相位、頻率、有功功率、無功功率、功率因數、諧波等電力參數，還能顯示電壓、電流的波形，交流信號的諧波含有率和波形畸變率。廣泛應用于變電站﹑發電廠﹑電力稽查部門、工礦企業以及檢測站﹑電工維修部門進行電流檢測、反竊電及野外電工作業等。

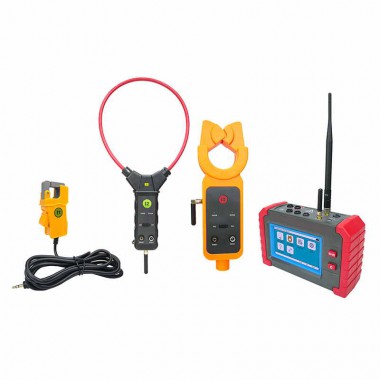

      ETCR9500B無線高壓CT變比測試儀由手持終端、小電流鉗、柔性電流鉗、高壓電流鉗、測試線、高壓絕緣桿、上位機軟件等組成，高壓電流鉗采用高性能坡莫合金制作，測試精度高。手持終端采用5寸觸摸彩屏，中文界面，所有測試結果同屏顯示。高壓鉗具有獨特的自動插拔結構，通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，操作安全省時快捷。柔性電流鉗輕巧細小，適合空間狹小場所（如配電柜內的母排等）。儀器具有有線或無線兩種測量模式，可應對各種測試場所，無線測試模式傳輸距離達40米。絕緣桿輕便，具有防潮﹑耐高溫﹑抗沖擊﹑抗彎﹑高絕緣特點，絕緣等級110kV。儀表具有存儲功能，USB通信接口，存儲數據可上傳電腦進行歷史數據讀取、查閱、保存、打印等。

產品特點

1、功能完善，可測量高低壓電流互感器變比。還能測量電力系統的電壓、電流、漏電流、相位、頻率、有功功率、無功功率、功率因數、諧波等電力參數。
2、自動計算出電流互感器變比值、變比誤差和角差。
3、分析測量電壓、電流31次以內的諧波和畸變率。
4、顯示電壓、電流波形圖。
5、有線、無線兩種測量模式，輕松應對各種測量場合。
6、手持終端采用5英寸TFT觸摸彩屏，中文界面，顯示清晰美觀。
7、GPS同步對時，保證同步性，記錄測量地點的經度和緯度。
8、配置管理分析軟件，運行于WINDOWS操作系統，界面友好，具有圖形及曲線分析功能，方便進行數據管理。
9、存儲功能，存儲數據2000組，關機數據不丟失。
10、USB通訊接口。
11、藍牙通訊。
12、可充電鋰電池。

技術參數

1、量程與誤差

2、一般規格
