ETCR8340多路電流電壓在線測試儀

分類多路電流電壓在線監測儀

主要功能
用于在線監測、記錄1～6路交流漏電流、電流，1～3路電壓。電路絕緣故障的排查，監測間歇性漏電故障，變壓器鐵芯接地電流監測，電纜接地環流監測等線路電流電壓監測。
電流量程：0.0mA/20A/600A/3000A
電壓量程：0.0V～600V AC
通訊方式：RS485

ETCR8340多路電流電壓在線測試儀

產品簡介

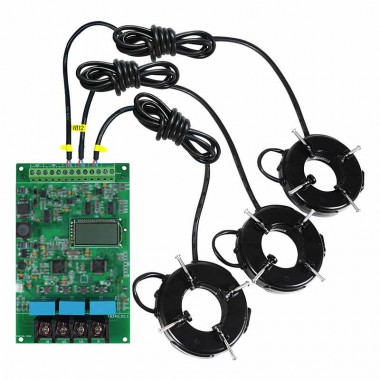

      ETCR8340多路電流電壓在線測試儀用于現場在線實時監測、記錄多路交流電流、交流電壓。電路絕緣故障的排查，監測間歇性漏電故障，變壓器鐵芯接地電流監測，電纜接地環流監測等線路電流電壓監測。測試儀由采集器模塊、開口式互感器等組成。采集器模塊可接入3路電流互感器、3路電壓。采集器模塊有RS485接口，提供MODBUS通信協議，便于用戶二次開發。互感器有圓形、扁口、防水型等多種款式可供用戶選擇，開口式結構CT現場安裝時無需停電無需斷開電纜線，安裝方便安全。可廣泛應用在電氣裝置的交流電流、接地環流、交流電壓的在線監測，為用電檢查人員提供安全、準確、便捷的電力測試儀器。

產品特點

1、提供電流互感器和PCB調理板，便于用戶二次開發在線監測系統，也可按用戶要求開發后臺系統。
2、同時在線監測多回路電流、電壓，回路數可按用戶要求訂制。
3、針對不同的應用場景，提供多款電流互感器供用戶選擇，量程可按用戶要求定制。
4、可滿足6～24V寬電壓供電。
5、可配置液晶顯示屏，在現場查看當前交流電流值或交流電壓值。
6、提供RS485通訊，用戶可根據MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測等。

技術參數

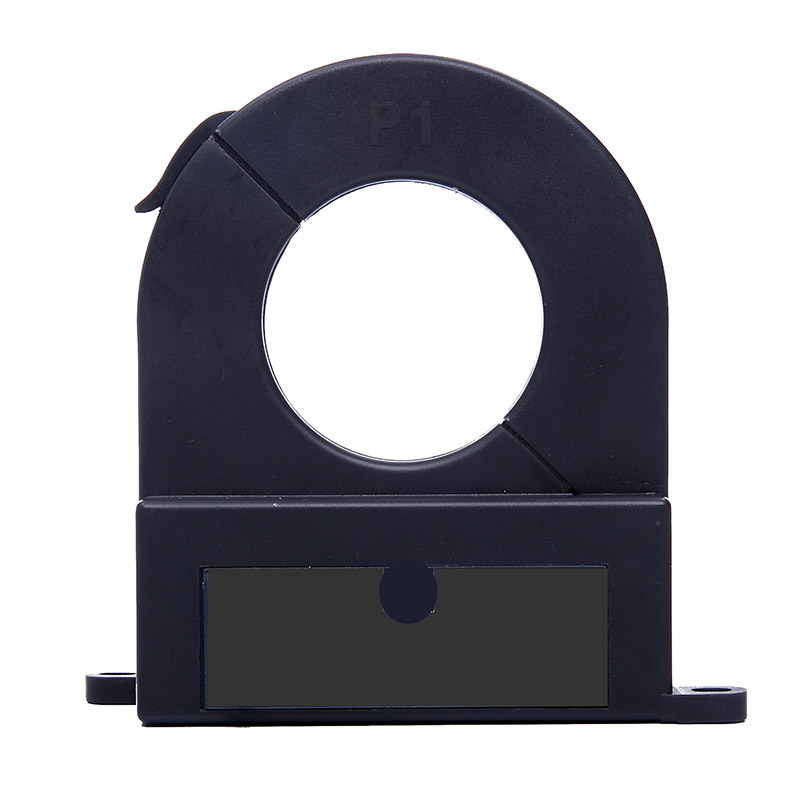

CT型號	8340-040K	8340-060J	8340-060P	8340-6416B	8340-100F

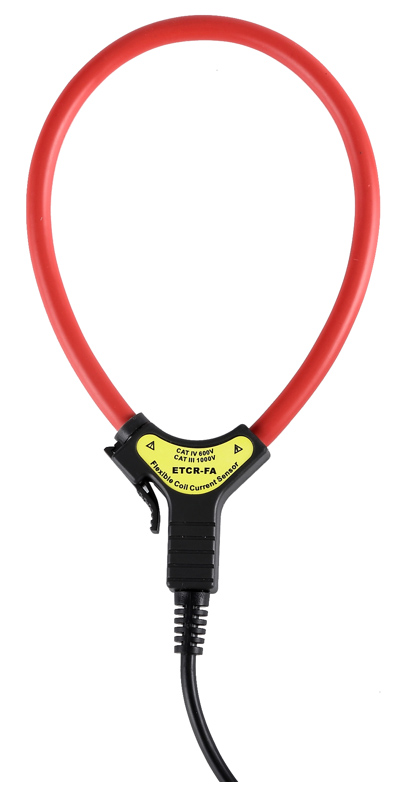

CT名稱	卡扣式漏電流互感器	卡扣式電流互感器	防水型電流互感器（IP67）	扁口型電流互感器	柔性線圈（只能選配1～3路）
CT圖片
電流量程	0.00mA ～20A	0.0A～600A	0.0A～600A	0.0A～600A	0A～3000A
電流分辨力	0.01mA	0.1A	0.1A	0.1A	1A
電流測試精度	0.5級	0.5級	0.5級	0.5級	1.0級
CT口徑	Φ40mm	Φ60mm	Φ60mm	64mm*16mm	Φ100mm
CT外形尺寸	95mm×98mm×31mm	123mm×123mm×33mm	136mm×135mm×50mm	133mm×45mm×64mm	160mm×100mm×13mm
電壓量程	0.0V～600V AC
電壓分辨力	0.1V
電壓測試精度	0.5級
電    源	6VDC～24VDC，50mA Max. （外部供電）
調理板尺寸	144mm×110mm×22mm
PCB接口	電源輸入接口、485通訊輸入接口、電流互感器輸入接口、電壓互感器輸入接口
通訊方式	RS485（支持MODBUS-RTU通訊協議）
換    檔	全自動換檔
線路電壓	適用于AC600V以下線路測試
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下
