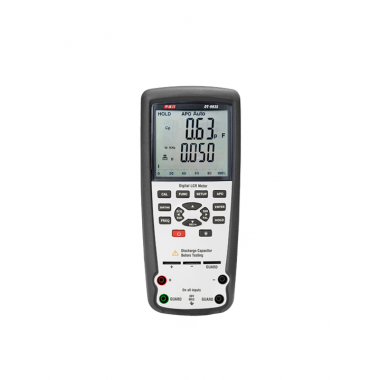

此款LCR測試表可以在測量并參考次級參數(損耗因素(D),品質因素(Q),相位角(θ),等效串聯及并聯電阻)的基礎上測量電感,電容一級電阻。該表可以自動選擇交流阻抗和直流電阻測量,這意味著使用者可以在AUTOLCR模式下直接測量電感,電容及電阻,設備會自動識別并選擇,不需要使用功能手動調整。使用者也可在根據被測設備類型手動選擇測試頻率:100Hz/120Hz/1KHz/100KHz。
產品特性 |
|---|
雙層LCD顯示屏 |
自動LCR智能監測,測量 |
可選串聯/并聯模式 |
Ls/Lp/Cs/Cp和D/Q/θ/EST參數 |
支持直流電阻模式,量程200.00Ω-200.0MΩ |
| 五個可選測試頻率:100Hz/120Hz/1KHz/10KHz/100KHz | |
測試交流信號級:0.6Mvrms | |
測量范圍:(當F=1KHz) L:200.00μH~2000.0H |
多層級電池電壓檢測器 |
支持背景光,蜂鳴音驅動程序 |
| 技術指標 | |||
| 主要參數顯示 | |||
| DCR:直流電阻 | |||
| Ls:串聯電感 | |||
| Lp:聯電感 | |||
| Cs:串聯電容 | |||
| Cp:并聯電容 | |||
| Rs:串聯電阻 | |||
| Rp:并聯電阻 | |||
| 次級參數顯示 | |||
| θ:相位角 | |||
| ESR:等效串聯電阻 | |||
| D:損耗因素 | |||
| Q:品質因素 | |||
