品致--深圳格泰斯科技有限公司 VIP會員第2年資料通過認證
保證金￥68888.00
 |
||||||||||||||||||||||||||

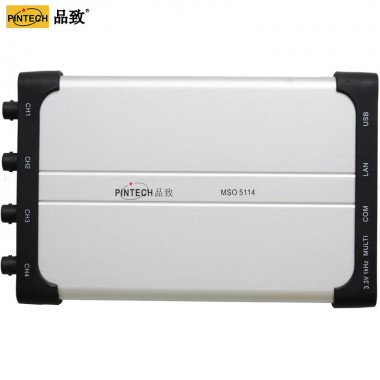

PC示波器MSO5114 四通道超薄設計，厚度僅普通示波器一半，方便攜帶 100MHz帶寬，1GSa/s實時采樣率 存儲深度5M 友好的人機互動畫面；FFT，X-Y，波形同屏顯示 多種觸發模式：邊沿、視頻、斜率、脈寬、交替 國內首創USB隔離功能，有效保護電腦，減小信號干擾， 滿足CATII標準 支持SCPI通信功能、labview 通信功能 USB 供電，LAN 遠程操控
品牌PINTECH品致
型號MSO 5114
產品型號 | MSO5114 | |
帶寬 | DC-100MHz | |
通道 | 4通道 | |
實時采樣率 | 1GSa/s | |
上升時間（BNC上典型的） | 3.5 ns | |
時基范圍 | 1ns/div～100s/div，按 1～2～5 進制方式步進 | |
采樣方式 | 普通采樣、峰值檢測、平均值 | |
存儲深度 | 10M | |
輸入耦合 | 直流、交流、接地 | |
輸入阻抗 | 1MΩ±2%，與15pF±5pF 并聯 | |
時基精度 | ±25ppm | |
時間間隔（△T） 測量精確度 | 單次：±(1采樣間隔時間+25ppm×讀數+0.6ns)， >16個平均值：±(1采樣間隔時間+25ppm×讀數+0.4ns) | |
垂直靈敏度 | 2mV/div～5V/div | |
垂直分辨率 | 8比特分辨率（兩個通道同時采樣） | |
最大輸入電壓 | 40V 峰值（DC + AC 峰值） | |
探頭衰減系數 | 1X，10X，100X，1000X | |
通道間的隔離度 | 50Hz: 100 : 1，10MHz: 40 : 1 | |
波形內插 | Sin(x)/x | |
位移范圍 | ±2V (2mV ~ 200mV), ±50V (500mv ~ 5V) | |
單次帶寬 | 滿帶寬 | |
低頻響應（交流耦合，-3Db） | ≥10Hz（在BNC 上） | |
工作溫度 | 0~40℃ | |
工作濕度 | 0~90%RH | |
| 直流增益精確度 | ±3% | |
觸發類型 | 邊沿觸發，脈寬觸發，視頻觸發，斜率觸發，交替觸發 | |
觸發電平范圍 | 內部 | 距屏幕中心±5 格 |
觸發電平精確度 （典型的） 適用于上升和下降時間≥20ns的信號 | 內部 | ±0.3格 |
釋抑范圍 | 100ns ～ 10s | |
| 觸發方式 | 自動、正常、單次 | |
光標測量 | 光標間電壓差(△V)、光標間時間差(△T) | |
自動測量 | 峰-峰值、平均值、均方根值、頻率、周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、正脈沖、負脈寬、正占空比、負占空比、延遲A→B、延遲A→B | |
李沙育圖形 | 帶寬 | 滿帶寬 |
相位差 | ±3 degrees | |
標準接口 | USB2.0；LAN接口 | |
電源 | ≤8W | |
尺寸 | 190mm(長)×18mm（高）×120mm（寬） | |
重量 | 約0.30 公斤（主機） | |
