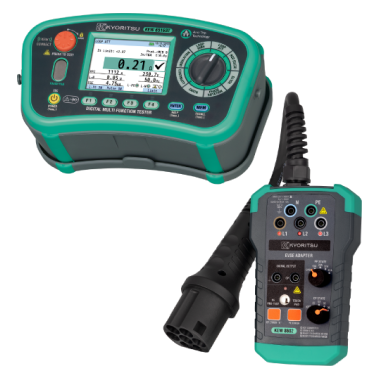

日本共立 KEW 6516BT-EV2

多功能測試儀和EVSE適配器套件
KEW 6516BT ＋ KEW 8602
*規格請參考以下型號.

套件內包含

?6516BT (多功能測試儀)
?8602 (EVSE適配器)

使用KEW6516系列產品的充電樁測試概述

在斷線狀態下進行的測試（CP狀態A）

絕緣電阻測試 (電線)
B通過將測試線連接到適配器端子，可以測試單相和三相EVSE電線的絕緣電阻.
(*不能測試PE以外的導線 (N, L1, L2, L3)之間的絕緣.)

接地導通測試 (200mA)
可檢查適配器的PE端子與外部金屬部件或電路接地之間的導通性.

接地電阻測試 (3線 & 2線)
可測試EVSE所連接的接地電阻.

在通電狀態下進行的測試 (CP 狀態 C, D)

電壓
可測試每個端子之間的電壓/頻率.

相序測試
可進行三相電源的相序測試.

RCD測試
電動汽車供電設備的內置6mA直流RCD可進行運行測試. 極性 (+,-), x1/2, x1 和 x5 測試可進行自動測試.
還可測試Type AC, A, B 和 F 型RCDs .

回路阻抗 (Loop ATT 功能)
可測試火線-接地之間的回路阻抗.
T典型的測試儀器設計用于在安裝RCD的電路上進行回路阻抗測量測試，電流不會使額定電流為30mA的RCD跳閘.
然而, 即使在這種電流下，電動汽車充電樁內置的6mA直流RCD也經常跳閘。 因此，KEW6516系列具有專用的電動汽車供電系統范圍，可以在更低的電流下測試回路阻抗.

KEW6516/6516BT主機固件2.10及以后的版本增加以下功能.

LOOP ATT功能里的“L-PE 3W EV”模式
該功能降低了測量電流，以防止EVSE內部的6mA RDC-DD在EVSE環路阻抗測量期間跳閘.
當F1鍵選擇 "L-PE 3W EV" 時, F3鍵可選擇 "Normal I" 或 "Low I".

“L-PE 3W” 與 “L-PE 3W EV”之間的區別
在環路阻抗測量過程中，施加的電流如下.

如何查看主機固件版本

開機后，可在顯示屏上查看版本

有關升級KEW 6516/6516BT固件的信息, 請與我們聯系.

僅使用KEW 8602 或者與MFT (KEW 6516BT)組合可進行的測試
