同惠 TH2830 精密LCR數字電橋

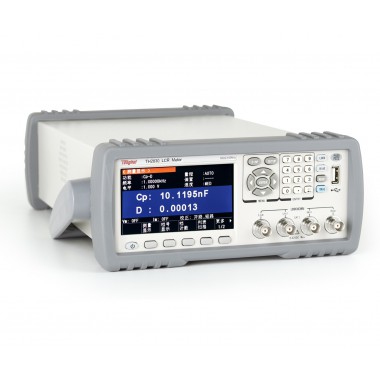

TH2830 精密LCR數字電橋

• 簡介

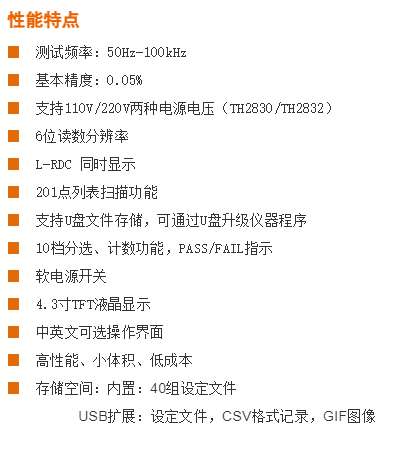

• TH283X系列是新一代低預算成本，高性能緊湊型LCR數字電橋，采用最新工藝和高密度電路設計，濃縮大型LCR測試儀的精華、緊湊、小巧。取消傳統機械電源開關，采用軟件控制電源開關。0.05%的基本精度和良好的測試穩定性可與高端機型媲美。配備4.3寸LCD顯示屏和全新升級的界面系統，美觀大方，操作簡便。儀器提供豐富的接口，兼容標準SCPI指令，可方便地組成各種測試系統，滿足檢驗、生產、科研的各種需求。






  A.  高性能、小體積（可同時測試直流電阻RDC）功能特點



  4.3英寸大型LCD顯示屏可同時顯示設定參數及測試結果（可同時測試并顯示直流電阻RDC），對應顯示功能的功能鍵能提供更快速的操作。儀器還提供了測量顯示2功能，方便用戶快速分選設置測試產品以及結果顯示。




  B.  空夾具判斷



        該功能可幫助用戶排查測試夾具的接觸不良或者測試夾具短路的情況。如果該功能打 開，儀器自動根據極限設置頁面里的標稱值，把標稱值乘 0.05 以后的值作為下限，把標稱 值乘 100 的值作為上限，超出這個上下限范圍的值被認為夾具開路或者短路，儀器會停止輸出 HANDLER 的分選結果信號，防止導致錯誤的判斷結果輸出。

  C.  智能歸零功能






       TH2830系列提供兩種校正方式。一種是采用插入法對所有頻率點進行開路和短路校正。 另外一種是對當前設定頻率點進行開路，短路和負載校正。可提供 201 個校正點。




  D.  多點列表測試



        列表掃描功能可對最多201個點的測試頻率，測試電平或直流偏置進行自動掃描測試。通過使用此功能，用戶可以快速且清楚的獲得被測對象的特性變化趨勢，判斷該被測件在實際應用是的適用性。




  E.  方便快捷的檔分選測試功能



        TH2830 內置比較功能可將被測元件分成最多達 10 個檔（BIN1 至 BIN9 及 BIN OUT）。可設 定 9 對主參數極限和一對副參數檔極限。并且可以通過檔號數字或計數的方式在界面直觀清晰的展示給用戶，以及提供聲光報警功能。




  F.  豐富的接口功能



      TH2830 系列測試儀給用戶提供了 Handler 接口，該接口主要用于儀器分選結果的輸 出。當儀器使用于自動元件分選測試系統中時，該接口提供與系統的聯絡信號和分選結 果輸出信號。測試儀還給用戶提供了RS232C、USB DEVICE、GPIB（選件）接口來實現數據遠程通信。這些接口非常適用于目前市場上自動化應用的要求。

• 應用

• ■ 無源元件:

     電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估

  ■ 其它元件:

     印制電路板、繼電器、開關、電纜、電池等的阻抗評估

•


• 技術參數

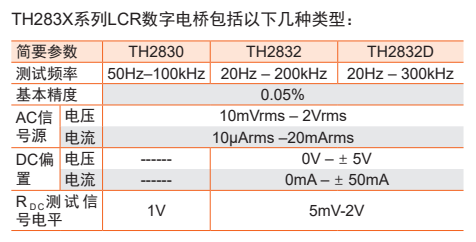

• 產品型號			TH2830	TH2832	TH2832D
  顯示			4.3 TFT LCD顯示器480×272
  讀數			6位讀數分辨率
  基本測量準確度 (詳見技術說明書)		LCRZ	0.05%
  		DCR	0.1%
  測試信號頻率			50Hz - 100kHz	20Hz - 200kHz   , 步進10mHz	20Hz - 300kHz   , 步進10mHz
  信號源輸出阻抗			30Ω、100Ω可選
  AC測試信號電平			電壓：10mV   - 2Vrms，最小分辨率：10mV   準確度：10%x設定電壓+2mV
  			電流：100μA - 20mArms，最小分辨率：0.1mA
  RDC測試信號電平			1V	5mV - 2V
  DC偏置電壓源			------	0V - ±   5V最小分辨率：0.5mV,   準確度：1%x設定電壓+5mV
  			------	0mA - ±50mA最小分辨率：0.5μA
  測試參數			L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△%
  DCR顯示范圍			0.00001 Ω－999.999MΩ
  LCR參數顯示范圍			|Z|,R,X	0.00001Ω   -  99.9999MΩ
  			|Y|, G, B	0.00001μS   -  99.9999S
  			C	0.00001pF -   9.99999F
  			L	0.00001μH   -  99.9999kH
  			D	0.00001   -  9.99999
  			Q	0.00001   -  99999.9
  			θ(DEG)	-179.999o   -  179.999o
  			θ(RAD)	-3.14159   -  3.14159
  			Δ%	-999.999%   -  999.999%

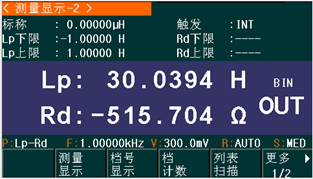

  測量結果顯示			測量顯示1：測試狀態及結果；測量顯示2：分選狀態及結果
  列表掃描			201點，掃描參數： 測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流
  圖形掃描分析			------
  測量速度			快速:12.5ms，中速:83ms，慢速:167ms
  等效電路			串聯, 并聯
  量程方式			自動, 保持
  觸發方式			內部, 手動, 外部, 總線
  平均次數			1 - 255
  清零功能			開路, 短路, 負載
  數學運算			直讀, ΔABS, Δ%
  觸發延時時間設定			0 - 999s, 1ms步進
  比較器功能			10檔分選，BIN1 - BIN9、NG、AUX
  			檔計數功能
  			PASS、FAIL前面板顯示
  存儲器			內部：40組儀器內置測試設定文件， USB存儲器：設定文件、GIF圖像、CSV數據文件
  接口	控制接口		HANDLER（TH2832D選配）
  	通訊接口		USB HOST、RS232C、RS485(選件)、GPIB(選件)
  	存儲器接口		USB DEVICE
  上架體積			215(W)x88(H)x335(D)
  外形體積			235(W)x105(H)x360(D)
  重量			3.6kg
  供電			220/110V			24V（DC）




• 附件

標配
配件名稱	型號
帶盒四端絕緣帶鎖Kelvin測試線	TH26011CS
夾具	TH26048A
短路片	TH26010

選配
配件名稱	型號
磁環夾具(片式)	TH26007A
磁環夾具	TH26008A
帶盒貼片測試線	TH26009B
夾具	TH26047
測試夾具	TH26062A
測試夾具	TH26063
高頻貼片夾具	TH26108C
電介質測試夾具	TH26077
