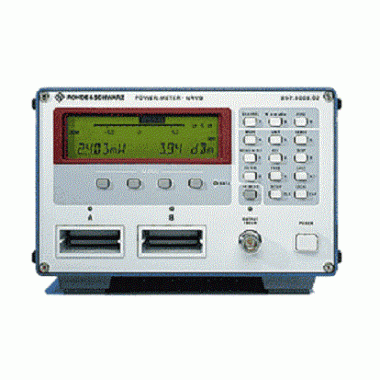

羅德與施瓦茨RS 雙通道功率計 NRVD

羅德與施瓦茨RS 雙通道功率計 NRVD

R&S?NRVD 的功能如同在一個封裝中執行同時的測量并且彼此交換數據的兩個獨立R&S?NRVS 功率計。

R&S^?NRVD 的功能如同在一個封裝中執行同時的測量并且彼此交換數據的兩個獨立R&S^?NRVS 功率計。可以單獨地設置兩個通道，從而可以同時執行兩個完全不同的測量。例如，為了讀出反射系數、SWR或回波損耗，兩個測量值可以相關。

顯示

利用可選的精度把測量結果顯示在具有可調背光的5 位LCD上。顯示在兩個通道中測量的值或一個測量值加一條附加信息。

R&S^?NRVD 同R&S^?NRVS 一樣測量脈沖調制的RF 信號。另外，可以由功率變化確定調幅信號的調制深度。在輸入信號源匹配之后，可以顯示熱電偶功率探頭的預期不精確度。

探頭校驗源

它提供了1mW（0dBm）功率的高精度、低失真50MHz 信號，用于校驗探頭。

輸入/ 輸出選件R&S^?NRVD-B2
每個測量通道都有帶有可選定標的模擬輸出，用于連接記錄儀或控制用途。借助于觸發脈沖輸入和預備輸出，可以執行簡單自動的測試?yán)?。另一個輸入用于從掃描振蕩器獲取與頻率成比例的DC 電壓，用以跟蹤頻率響應校正。

主要特性

? 可同時進行測量的兩個獨立通道

? 具有可變背光的LC 顯示, 每一個測量通道分離的數字測量結果, 條狀線顯示

? IEC/IEEE 總線接口（可選的SCPI 或與URV5 兼容）

? 對幅度和衰減的參考值輸入

? 用于噪聲抑制的13 個數字濾波器，自動的或手動的濾波選擇

? 考慮外部組件（插入到探頭之前的衰減器或方向耦合器）的頻率響應

? 20 個完整儀器設置的存儲

? 帶有DC 頻率輸入、模擬輸出、觸發脈沖輸入和預備輸出的輸入/ 輸出可選件

? 即插即用智能化探頭

? 后面板探頭連接頭

? 探頭校驗源
