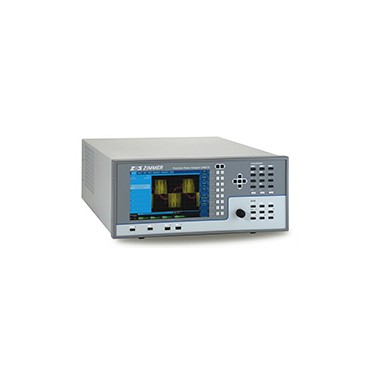

德國GMC 功率測試儀 LMG 670

德國GMC 功率測試儀 LMG 670

適用于各種應用的多種通道組合

功率分析儀提供不同的精度等級，允許用戶選擇合適的儀器來完成手上的工作。畢竟不是所有的應用都需要高的精度。通常一般的分辨率和精度就已經足夠。令人遺憾的是，不是所有的測量應用都是如此。經常會出現如下情況，在相同的測量配置下不同的測量點需要不同的帶寬和精度等級。這是為什么LMG670提供三種不同的輸入模塊，并可以安裝到同一個主機箱里，以保證你可以根據自己的特殊應用量身定制所需的測量儀器。這樣一個低價格的解決方案能同樣很好地達到你的要求，不需要去折衷接受低精度或者大材小用。

兩種帶寬同時測量，多虧雙路徑-不是妥協，無需置疑

傳統的功率分析儀，被測信號首先經歷模擬處理，然后經A/D轉換器轉換成數字信號進行處理，得到的信號即可在整個頻率范圍都被測量，也可經過抗混淆濾波器作為FFT分析的基礎或進一步的數字濾波。由于A/D轉換器的局限性，它們固有的一些缺點將被帶入到傳統的設備中。如果開啟濾波器進行測量，為了避免FFT分析的混淆，寬頻帶的值被丟棄。如果關閉濾波器，嚴格來講，不應使用FFT。假如不使用抗混淆濾波器進行整個頻率范圍的FFT分析，計算值是可疑的，混淆誤差高達50%。例如，很容易發現，無論如何至少有0.5%的偏差會被忽視。后，當交替進行濾波和不濾波測量時，結果的有效性同樣是有問題的，因為這假定了信號不隨著時間而改變這個條件，而這在事實上幾乎是不存在。此外，這個處理過程特別的消耗時間。

后，所有的測量方法的提出都僅僅是令人不滿意的妥協方案。這就是為什么ZES ZIMMER從根本上從新設計信號的處理和研發雙路徑架構。模擬處理與傳統的測量儀器相同，然而隨后的數字處理已經徹底改變。LMG670是世界上臺在每個電壓和電流通道都有兩個A/D轉換器在兩個獨立信號路徑的功率分析儀。一個用于寬頻帶信號的無濾波測量，另一個用于抗混淆濾波器輸出的窄頻帶信號測量。并行的采樣值數字化處理讓用戶同時獲取同一個信號的兩種測量值，也不用擔心混淆影響的風險。這種獨特的處理避免了之前提及的所有方法的缺點，保證在短的時間內得到精確的結果

無間隙測量

在嚴格地監控電氣設備的能耗和效率的過程中，為了能夠公平地對比來自不同廠家的產品，新的標準和規程連續不斷的出臺（例如SPECpower_ssj2008，IEC62301，EN50564）。對于辦公電腦、服務器或家用電器等相同原理的應用：能量消耗的過程總是要求長時間的分析，考慮所有相關的操作條件。小負載（如待機）和滿負載之間可能會有一個數量級的差異。這使精確測量非常具有挑戰性（見“待機功耗和能效的測量”應用報告）。某些測量要求執行超過幾個小時，并且是無間隙的。通過選擇一個足夠?qū)挼臏y量量程，可避免改變量程和相應的數據丟失。LMG670的高基本精度確保在接近量程的低限時同樣得到精確的測量結果。

由于極小的延遲得到精確的測量

現在變頻器使用快速開關半導體來改善效率，這產生極其陡峭的電壓邊緣，因此產生的電容電流使軸承和電機的絕緣經受嚴峻的考驗-這可能導致其過早失效。

電機濾波器（如dU/dt濾波器）可以使陡峭的電壓梯度減弱，盡管因為濾波器本身頻率（通常大于100kHz）的瞬時震蕩導致其自身產生功率損耗。

LMG670的寬頻帶范圍和電壓、電流之間極小的延遲允許極其精確地測量此頻率下的濾波器的功率損耗，包含在低功率因數下的縱向測量。其同樣適用于高10MHz的高頻測量， 這要求電壓和電流通道之間設計成小的延遲。LMG670電壓和電流通道間的延遲小于3ns，這相當于50Hz時相角誤差小于1μ弧度。這使得該儀器適合用于測量變壓器、電抗器、電容器、超聲波發生器等的低功率因數時功率損耗。不需要額外的選件或調整，LMG670的標準配置已經完全有能力勝任此測量任務。通常使用電壓和電流傳感器測量大功率電路，可以通過校正這些傳感器的相角來提高測量精度。

沒有限制的準確測量

盡管LMG670提供電壓和電流無以倫比的寬量程，但總是有一些應用需要特別的測量量程。無論你是否需要測量幾百安培的電流或者幾千伏的電壓，我們都有現成的解決方案。我們提供廣泛量程的電壓和電流傳感器，可以完美地和LMG670高精度功率分析儀一起工作，擴展儀器的測量量程至所需的范圍。我們的即插即用型傳感器配有一個總線系統，這使得LMG670可以自動識別并設置。這允許所有的重要參數，如精確的變比因數、延遲補償量、上一次校準時間、傳感器型號等，自動被功率分析儀讀取，在測量過程使用。此外，傳感器器由LMG670供電，不再需要單獨的外部電源。

使用即插即用型傳感器，用戶不需要微調既可地得到好的結果。從用戶的角度來看，直接測量和使用傳感器測量沒有區別。當然，市面上其他品牌的傳感器同樣能使用在LMG670上。
