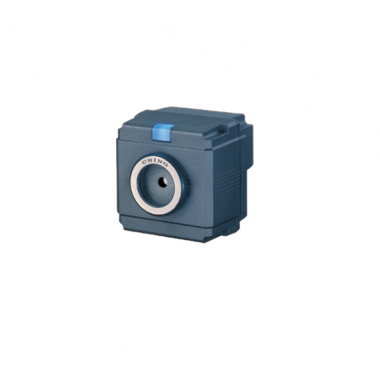

日本千野CHINO 小型熱像傳感器TP系列
TP 系列是一款多功能固定式熱圖像傳感器,在輕巧緊湊的機身中配備了 2000 像素紅外檢測元件。
小巧輕便的設計,適合您的手掌,適合現場安裝
除了使用個人計算機監控?zé)釄D像外,傳感器主體還配備了報警觸點輸出。
防塵、防滴水結構,具有優異的耐環境性 IP65
使用專用盤頭輕松安裝
| 測量溫度范圍 | 界面 | 視角 | |
|---|---|---|---|
| 60° | 25° | ||
| -20℃~300℃ | 幀率 6Hz 規格 (帶 LAN 模擬輸出) | TP-H0260AN | TP-H0225AN |
| 局域網規格 | TP-L0260EN | TP-L0225EN | |
| USB規格 | TP-L0260UN | TP-L0225UN | |
| 體表溫度測量規范(LAN) | TP-L0260ET | - | |
| 100℃~800℃ | 局域網規格 | - | TP-L0225EK |
| 格式 | TP-L0225EK | TP-L0260EN TP-L0225EN | TP-H0260AN TP-H0225AN | TP-L0260UN TP-L0225UN |
|---|---|---|---|---|
| 溫度測量范圍 | 100℃~800℃ | -20℃~300℃ | ||
| 通訊接口 | 局域網規格 | USB規格 | ||
| 幀率 | 3Hz(報警輸出1Hz) | 6Hz(報警輸出為5Hz) | 0.5Hz | |
| 溫度分辨率 | 0.5℃(在100℃黑體中) | |||
| 準確率評估 | 測量值的±1%或±3°C,以較大者為準 | 測量值的±2%或±3°C,以較大者為準 | ||
| 檢測元件 | 熱電堆元件 2000 像素 | |||
| 測量波長 | 中心波長 10 μm | |||
| 測量視角 | 25°×25° | 指定從 60° x 60° 和 25° x 25° | ||
| 空間分辨率 | 9.1mrad | 60° x 60° 規格... 21.8mrad 25° x 25° 規格... 9.1mrad | ||
| 重點 | 固定焦點 | |||
| 觸點輸出數量 | 2點(無電壓接點輸出) | |||
| 電源 | 12-24V 直流 | 24V 直流 | 12-24V 直流 | |
| 能量消耗 | 高達 2.5VA (在 12V DC 時) | 高達 2.5VA (在 24V DC 時) | 大 1VA (12V DC 時) | |
| 工作溫度限制 | -10℃~50℃ | |||
| 大量的 | 約150g(傳感器本體) | |||
