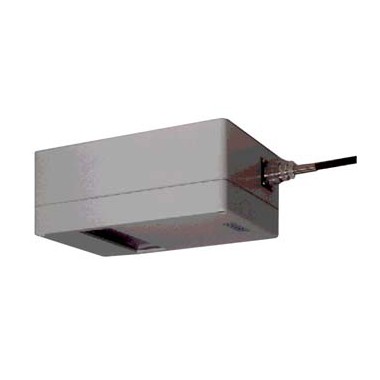

日本千野 IR-ESC系列掃描式輻射溫度計
IR-ESC系列是一款掃描式輻射溫度計，以低廉的價格實現寬度方向移動和旋轉物體的溫度模式測量。測量范圍為 100°C 至 600°C，范圍廣。溫度計由掃描單元、配備專用軟件的顯示處理單元、操作和顯示數據圖形以及連接電纜構成。掃描單元緊湊且節省空間，可輕松安裝在各種設施中。
掃描單元結構緊湊（300×200×120mm），易于安裝。
測量范圍為 100°C 至 600°C，范圍廣。
顯示處理單元配備專用軟件來顯示每種模式的熱圖像：圖案、趨勢和顏色。（Windows 95 或 Windows NT4.0，待指定）。
位置 7 點 + 峰值 1 點或區域峰值 3 點以 0 至 5 VDC 輸出。
檢查測量對象，取景器類型和激光點類型是可用的（選項）。
提供水泥窯專用的窯殼軟件。
| 類型 | 楷模 |
|---|---|
| 掃描單元 掃描速度 5 次/秒。 | IR-ESCF21N |
| 掃描單元 掃描速度 5 次/秒。激光光斑類型 | IR-ESCF21L |
| 掃描單元掃描速度10次/秒。取景器類型 | IR-ESCF22F |
| 顯示處理單元 Wndows95 | 紅外-EPW5 |
| 顯示處理單元 WindowsNT4.0 | 紅外-EPN5 |
| 掃描單元和中繼終端單元之間的連接電纜 | IR-ZECC □□□ |
| 中繼終端單元和顯示處理單元之間的連接電纜 | 紅外-ZEPC □□□ |
| 保護套 | 紅外-ZECS |
| 掃描系統 | 旋轉鏡光軸掃描 |
|---|---|
| 檢測元件 | 冷卻型 PbSe |
| 掃描角度 | 90° |
| 掃描速度 | 5次/秒，10次/秒。（指定） |
| 測量系統 | 窄帶輻射溫度計 |
| 測量溫度范圍 | 100至600°C |
| 準確率評估 | 400°C以下：±4°C 400°C以上：測量值的±1.0%（環境溫度23°C±5°C時的ε≒1） |
| 解決 | 400℃以下：3℃，400℃以上：2℃ |
| 發射率補償 | 1.0 到 0.2 |
| 測量距離 | 0.5m 到 ∞ |
| 即時視野 (mm□) | 測量距離 L (mm)/測量系數 150 |
| 響應時間 | 0.5ms（90% 響應） |
| Spot對焦系統 | 取景器或激光點（選項） 激光開關，激光 1mW 或更少 645mm 2 級 |
| 輸出 | 溫度模式：0 至 20mA DC，峰值溫度：4 至 20mA DC， 掃描角度：集電極開路（大負載電壓 35V DC，大負載電流 10mA DC） |
| 發射率遠程設置 | 4 至 20mA 直流 |
| 工作溫度范圍 | 0至50°C |
| 電源 | 100-240V 交流 |
| 允許電壓波動 | +10% 至 -15% 額定值 |
| 能量消耗 | 大約。40VA |
| 聯系 | 連接器連接 |
| 連接電纜長度 | 大限度。200m 帶專用電纜 |
| 外殼材質/顏色 | 鋁/灰色 |
| 外形尺寸/重量 | 300W×200H×120Dmm，約。6.5公斤 |
| 點數 | Windows95或WindowsNT4.0（待指定） |
|---|---|
| 點數 | 800×600 點 |
| 展示 | 每種模式的熱像顯示：圖案、趨勢和顏色 |
| 輸入 | 0 至 5V DC（從掃描單元添加 250Ω 至 4 至 20mA DC） |
| 輸出 | 0 至 5V DC（無隔離） |
| 輸出點 | (1)Position 7-point+peak 1-point or (2)Zone peak 3-point at sampling mode |
| 軟件 | 內置熱像軟件 |
| 額定電源電壓 | 100-240V 交流 50/60Hz |
| 重量 | 大約。8.5公斤 |
| 功能 | 窯殼熱點監控（區域峰值溫度圖/熱圖像顯示/歷史顯示/報告輸出） |
|---|---|
| 屏幕更新周期 | 每 2 轉窯 |
| 熱點檢測 | 各區高溫度熱檢測（具有變化率檢測功能） 分區數：20分區（位置設置可選） 熱檢測：報警設定溫度≦區高溫度，報警設定，各區報警設定輻射溫度測量運行：1°C 步長 |
| 大限度。掃碼 | 250次/1轉窯 |
| 熱像顯示顏色 | 顏色/°C（400 種顏色，測量范圍 100 至 600°C） |
| 屏幕顯示 | 主屏幕
|
| 環境 | 報警設置 |
| 數據存儲 | 每小時高/低溫度區域，每天每個區域高溫度，每天檢測高溫度時的熱成像顯影，每天高/低/平均溫度模式，半存儲（一年約1GB的專用文件）存儲類型：專用文件（自動存儲，用于回放） Excel 97 文件格式（數據庫和每小時趨勢數據） |
| 歷史/分析 | 歷史模式下的數據庫回放/顯示，報告的打印機輸出
|
*關于其他規格，請參閱目錄。
