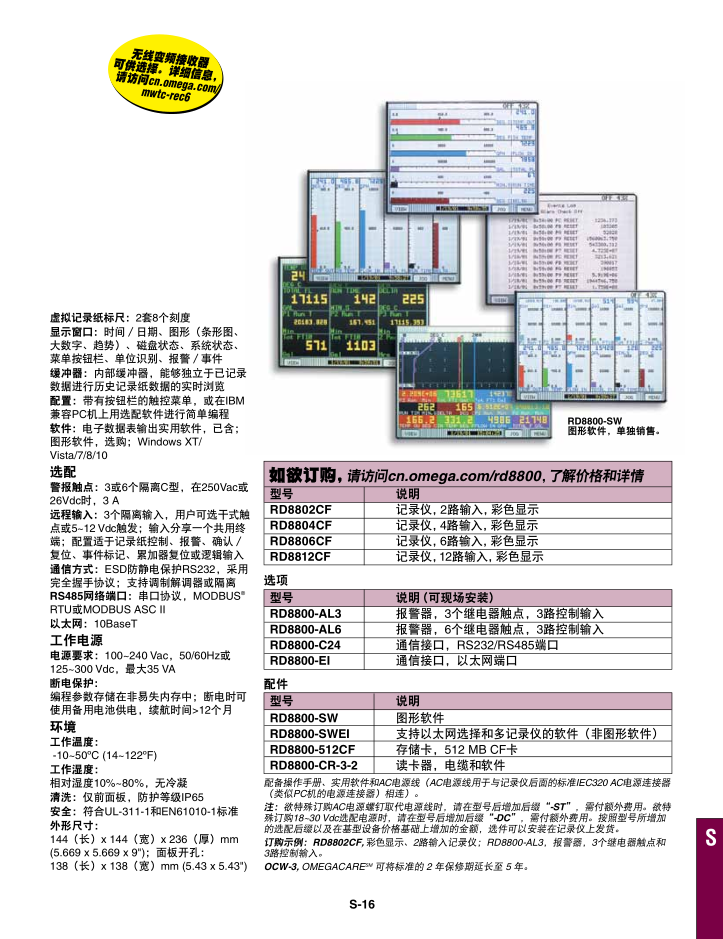

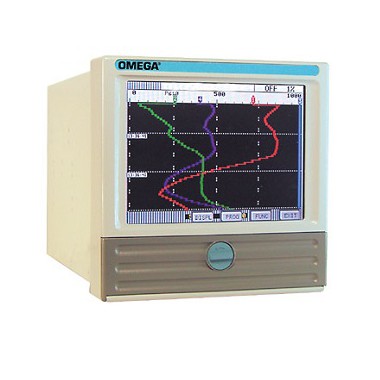

美國omega 無紙記錄儀／數據采集系統RD8800系列

無紙記錄儀／數據采集系統RD8800系列

2、4、6或12通道帶隔離的模擬量輸入142 mm（5.6英寸）TFT 彩色圖形顯示器

產品描述

規格:
輸入信號
熱電偶： J、K、T、E、R、S、B、C、N
RTD: 10 ? Cu, 100 ?
Pt 385: 100 ? Pt 392, 200 ?
Pt 385: 200 ? Pt 392, 120 ? Ni 385
DC電壓： 線性、平方根、對數
DC電流： 0/4~20 mA，10~50 mA

輸入精度
熱電偶： J、K、T、E、N（Nicrosil-Nisil）型為±1.5℃；R、S和C型為±3℃；B 型為±4℃
RTD: ±0.5℃或0.2%
DC電壓： ±150 mV、±1.25V、±2.5V為±0.06%；±12.5V、±25V為±0.1%
電流： ±0.15%帶有外部50? 0.1%支路電流
輸入分辨率： 全量程的0.0015%，16位
輸入阻抗： ±150 mV、±1.25V、±2.5V時，大于10 M?；±5V、±12.5V、±25V時，大于100 K
大輸入： 50 Vdc
掃描速率： 每125 ms測量所有點
絕緣： 300 Vdc或通道之間峰值Vac
共模噪聲抑制： >100 dB, 50/60 Hz
正常模式噪聲抑制： >50 dB, 50/60 Hz
電磁兼容性： 符合或超過EMC89/336/EEC要求

記錄
記錄速率： 用戶可編程控制，每秒8個采樣至每10分鐘1個采樣
格式： Windows兼容文件系統；專有文件結構
存儲能力： 可存儲256MB的采樣，128MB閃存卡
內存： 1 MB RAM (非易失性)

顯示屏
彩色顯示方式： CCFL背光有源矩陣TFT液晶顯示，142 mm（5.6"）
彩色分辨率： 320 H x 234 V像素
顯示模式： 圖形（趨勢、垂直或水平），
條形圖（垂直或水平），數字式儀表， 字母數字報警和事件數據，以及各種
模式的組合分屏顯示；查閱趨勢數據；按時間、日期或信號值查尋
顯示更新率： 1秒；數據更新率可編程控制，范圍1 ~ 60秒
虛擬記錄紙速度： 10 mm/hr ~ 15,000 mm/hr (0.5 in/hr ~ 600 in/hr)可編程控制；記錄紙速度不依賴存儲速率
虛擬記錄紙標尺： 2套8個刻度
顯示窗口： 時間／日期、圖形（條形圖、
大數字、趨勢）、磁盤狀態、系統狀態、
菜單按鈕欄、單位識別、報警／事件
緩沖器： 內部緩沖器，能夠獨立于已記錄數據進行歷史記錄紙數據的實時瀏覽
配置： 帶有按鈕欄的觸控菜單，或在IBM
兼容PC機上用選配軟件進行簡單編程
軟件： 電子數據表輸出實用軟件，已含；
圖形軟件，選購；Windows XT/Vista/7/8/10

選配
警報觸點： 3或6個隔離C型，在250Vac或26Vdc時，3 A
遠程輸入： 3個隔離輸入，用戶可選干式觸點或5~12 Vdc觸發；輸入分享一個共用終端；配置適于記錄紙控制、報警、確認／
復位、事件標記、累加器復位或邏輯輸入
通信方式： ESD防靜電保護RS232，采用 完全握手協議；支持調制解調器或隔離
RS485網絡端口： 串口協議，MODBUS? RTU或MODBUS ASC II
以太網： 10BaseT

工作電源
電源要求： 100~240 Vac，50/60Hz或125~300 Vdc，大35 VA
斷電保護： 編程參數存儲在非易失內存中；斷電時可使用備用電池供電，續航時間>12個月

環境
工作溫度： 軟盤，5~40oC (41~104oF)；存儲卡， -10~50oC (14~122oF)
工作濕度：
清洗： 僅前面板，防護等級IP65
安全： 符合UL-311-1和EN61010-1標準
外形尺寸： 144（長）x 144（寬）x 236（厚）mm
(5.669 x 5.669 x 9")；面板開孔：
138（長）x 138（寬）mm (5.43 x 5.43")
