美國omega ? DIN?圖形顯示面板儀表和數據記錄器

? DIN?圖形顯示面板儀表和數據記錄器

適用于溫度和過程測量 配備可選報警繼電器、隔離的模擬輸出、24 Vdc激勵電壓和無線接收器

產品描述

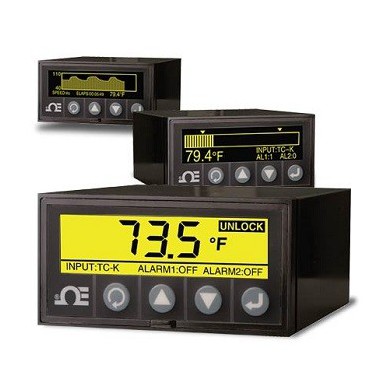

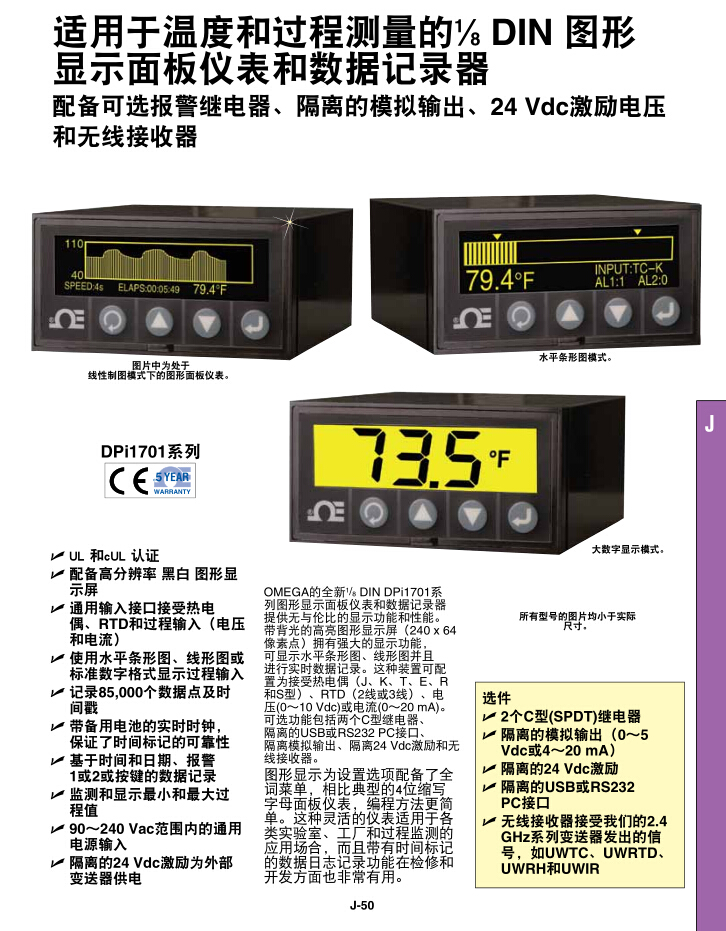

OMEGA的全新1/8 DIN DPi1701系列圖形顯示面板儀表和數據記錄器提供無與倫比的顯示功能和性能。帶背光的高亮圖形顯示屏（240 x 64 像素點）擁有強大的顯示功能， 可顯示水平條形圖、線形圖并且 進行實時數據記錄。這種裝置可配置為接受熱電偶（J、K、T、E、R和S型）、RTD（2線或3線）、電壓(0～10 Vdc)或電流(0～20 mA)。可選功能包括兩個C型繼電器、 隔離的USB或RS232 PC接口、 隔離模擬輸出、隔離24 Vdc激勵和無線接收器。

圖形顯示為設置選項配備了全詞菜單，相比典型的4位縮寫字母面板儀表，編程方法更簡單。這種靈活的儀表適用于各類實驗室、工廠和過程監測的應用場合，而且?guī)в袝r間標記的數據日志記錄功能在檢修和開發方面也非常有用。

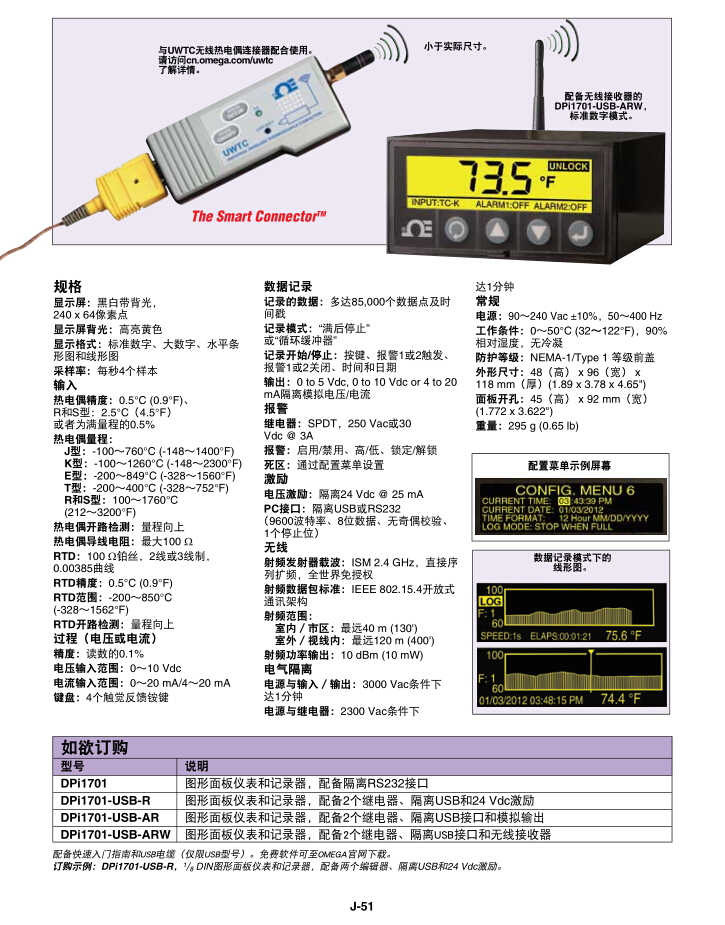

規格:
顯示屏： 黑白帶背光，
240 x 64像素點
顯示屏背光： 高亮黃色
顯示格式： 標準數字、大數字、水平條形圖和線形圖
采樣率： 每秒4個樣本
輸入
熱電偶精度： 0.5°C (0.9°F)、R和S型：2.5°C（4.5°F）或者為滿量程的0.5%
熱電偶量程：
     J型： -100～760°C (-148～1400°F)
     K型： -100～1260°C (-148～2300°F)
     E型： -200～849°C (-328～1560°F)
     T型： -200～400°C (-328～752°F)
     R和S型： 100～1760°C (212～3200°F)
熱電偶開路檢測： 量程向上
熱電偶導線電阻： 大100 ?
RTD： 100 ?鉑絲，2線或3線制，0.00385曲線
RTD精度： 0.5°C (0.9°F)
RTD范圍： -200～850°C (-328～1562°F)
RTD開路檢測： 量程向上
過程（電壓或電流）
精度： 讀數的0.1%
電壓輸入范圍： 0～10 Vdc
電流輸入范圍： 0～20 mA/4～20 mA
鍵盤： 4個觸覺反饋銨鍵
數據記錄
記錄的數據： 多達85,000個數據點及時間戳
記錄模式： "滿后停止"或"循環緩沖器"
記錄開始/停止： 按鍵、報警1或2觸發、報警1或2關閉、時間和日期
輸出： 0 to 5 Vdc, 0 to 10 Vdc or 4 to 20 mA隔離模擬電壓/電流
報警
繼電器： SPDT，250 Vac或30 Vdc @ 3A
報警： 啟用/禁用、高/低、鎖定/解鎖
死區： 通過配置菜單設置
激勵
電壓激勵： 隔離24 Vdc @ 25 mA
PC接口： 隔離USB或RS232（9600波特率、8位數據、無奇偶校驗、1個停止位）
無線
射頻發射器載波： ISM 2.4 GHz，直接序列擴頻，全世界免授權
射頻數據包標準： IEEE 802.15.4開放式通訊架構
射頻范圍：
    室內／市區： 遠40 m (130')
室外／視線內： 遠120 m (400')
射頻功率輸出： 10 dBm (10 mW)
電氣隔離
電源與輸入／輸出： 3000 Vac條件下達1分鐘
電源與繼電器： 2300 Vac條件下達1分鐘
常規
電源： 90～240 Vac ±10%，50～400 Hz
工作條件： 0～50°C (32～122°F)，90%相對濕度，無冷凝
防護等級： NEMA-1/Type 1 等級前蓋
外形尺寸： 48（高） x 96（寬） x 118 mm（厚）(1.89 x 3.78 x 4.65")
面板開孔： 45（高） x 92 mm（寬） (1.772 x 3.622")
重量： 295 g (0.65 lb)
