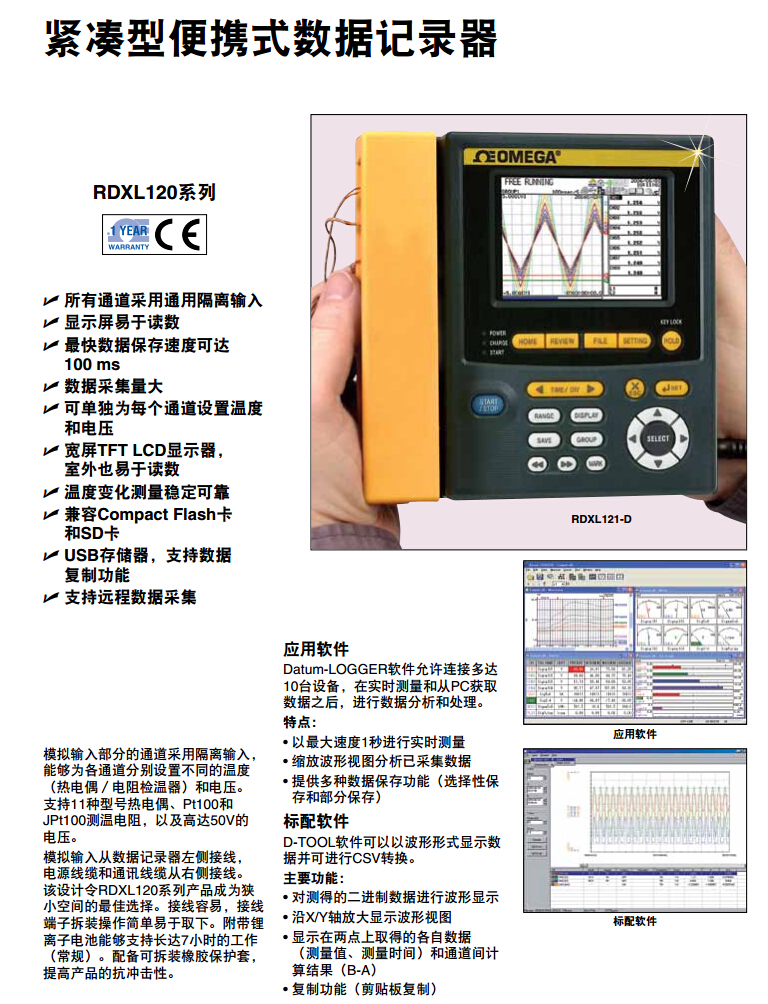

美國omega 無紙記錄儀

無紙記錄儀

寬屏TFT LCD顯示器， 室外也易于讀數

產品描述

停產產品

模擬輸入部分的通道采用隔離輸入，能夠?yàn)楦魍ǖ婪謩e設置不同的溫度 （熱電偶／電阻檢溫器）和電壓。 支持11種型號熱電偶、Pt100和JPt100測溫電阻，以及高達50V的 電壓。
模擬輸入從數據記錄器左側接線， 電源線纜和通訊線纜從右側接線。 該設計令RDXL120系列產品成為狹小空間的佳選擇。接線容易，接線端子拆裝操作簡單易于取下。附帶鋰離子電池能夠支持長達7小時的工作（常規）。配備可拆裝橡膠保護套，提高產品的抗沖擊性。
應用軟件
Datum-LOGGER軟件允許連接多達10臺設備，在實時測量和從PC獲取數據之后，進行數據分析和處理。
特點：
? 以大速度1秒進行實時測量
? 縮放波形視圖分析已采集數據
? 提供多種數據保存功能（選擇性保存和部分保存）
標配軟件
D-TOOL軟件可以以波形形式顯示數據并可進行CSV轉換。
主要功能：
? 對測得的二進制數據進行波形顯示
? 沿X/Y軸放大顯示波形視圖
? 顯示在兩點上取得的各自數據 （測量值、測量時間）和通道間計算結果（B-A）
? 復制功能（剪貼板復制）
? 轉換成為CSV文件格式儲存 （跳過、保存光標之間的數據）
? 文件分割
? 具有設置功能，并可創建設置文件
? 支持Windows? 2000、Windows 7 (32 bit/64 bit), Vista (32 bit), Windows XP運行環境

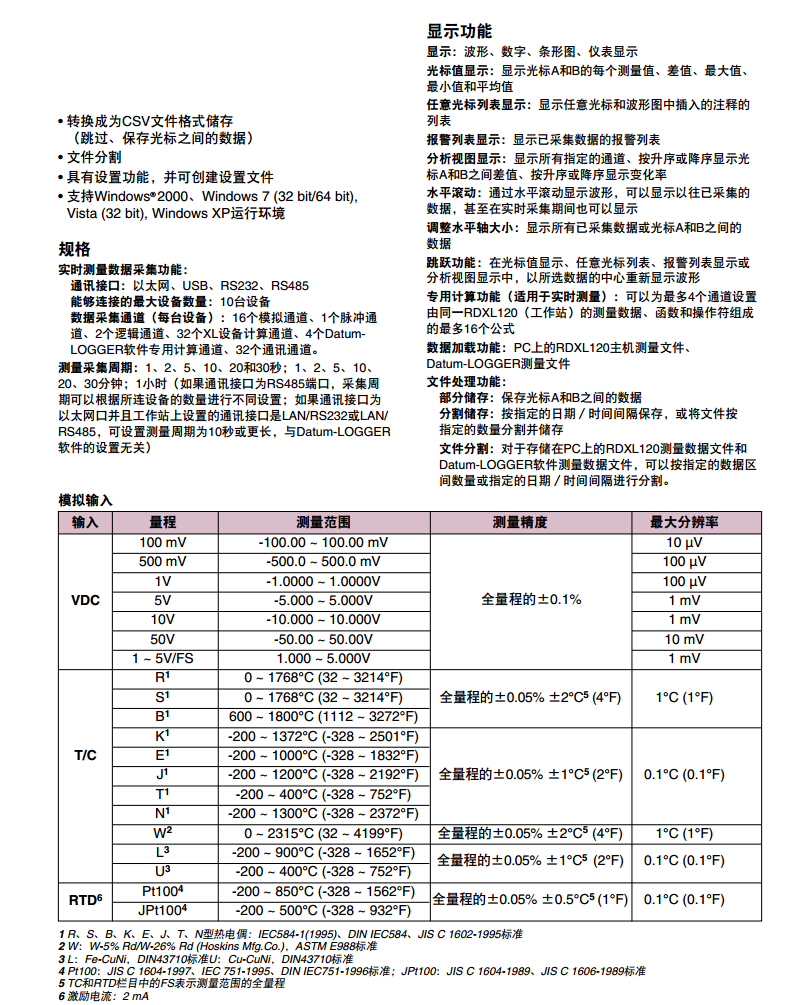

規格:
實時測量數據采集功能：
通訊接口： 以太網、USB、RS232、RS485
能夠連接的大設備數量： 10臺設備
數據采集通道（每臺設備）： 16個模擬通道、1個脈沖通道、2個邏輯通道、32個XL設備計算通道、4個Datum-LOGGER軟件專用計算通道、32個通訊通道。
測量采集周期： 1、2、5、10、20和30秒；1、2、5、10、20、30分鐘；1小時（如果通訊接口為RS485端口，采集周期可以根據所連設備的數量進行不同設置；如果通訊接口為以太網口并且工作站上設置的通訊接口是LAN/RS232或LAN/RS485，可設置測量周期為10秒或更長，與Datum-LOGGER軟件的設置無關）
顯示： 波形、數字、條形圖、儀表顯示
光標值顯示： 顯示光標A和B的每個測量值、差值、大值、小值和平均值
任意光標列表顯示： 顯示任意光標和波形圖中插入的注釋的列表
報警列表顯示 顯示已采集數據的報警列表
分析視圖顯示： 顯示所有指定的通道、按升序或降序顯示光標A和B之間差值、按升序或降序顯示變化率
水平滾動： 通過水平滾動顯示波形，可以顯示以往已采集的數據，甚至在實時采集期間也可以顯示
調整水平軸大小： 顯示所有已采集數據或光標A和B之間的數據
跳躍功能： 在光標值顯示、任意光標列表、報警列表顯示或分析視圖顯示中，以所選數據的中心重新顯示波形
專用計算功能（適用于實時測量）： 可以為多4個通道設置由同一RDXL120（工作站）的測量數據、函數和操作符組成的多16個公式
數據加載功能： PC上的RDXL120主機測量文件、Datum-LOGGER測量文件
文件處理功能：
部分儲存： 保存光標A和B之間的數據
分割儲存： 按指定的日期／時間間隔保存，或?qū)⑽募粗付ǖ臄?shù)量分割并儲存
文件分割： 對于存儲在PC上的RDXL120測量數據文件和Datum-LOGGER軟件測量數據文件，可以按指定的數據區間數量或指定的日期／時間間隔進行分割。
組合儲存： 組合并保存Datum-LOGGER軟件測量數據文件的分割子文件。
跳躍儲存： 按照指定的時間間隔跳過數據
儲存格式： 二進制格式（Datum-LOGGER軟件專用）
報表格式儲存： 將小時報表、日?qǐng)?bào)表、周報表和月報表的大值、小值和平均值以CSV格式保存；測量數據可以添加至將要儲存的CSV數據中
主機設置功能： 通過通訊的方式發送／接收設置明細，加載設置文件和保存設置文件
剪貼板復制功能： 將顯示的波形圖像復制到剪貼板
打印功能： 打印顯示的波形圖像
輸入方式： 浮點不平衡輸入，通道之間隔離（電阻溫度檢測器輸入共享端子"b"）
輸入數量：
XL121： 8通道
XL122、XL124： 16通道
輸入類型： 熱電偶、RTD（僅螺旋式）、DCV
量程和測量范圍：
參考工作條件： 溫度（23±2°C）、濕度（55±10%相對濕度）、電源電壓（100 ~ 240 Vac）、電源頻率（50/60 Hz ±1%或以下）、預熱（30分鐘或更長時間）、無震動等影響儀器工作的條件
參考結點補償： 采用內部參考結點補償
參考結點補償精度： ±1°C
高輸入電壓：
1Vdc或以下和TC電壓范圍： ±10 Vdc
5 Vdc或以上電壓范圍： ±60 Vdc
輸入電阻： 約1 M?
大共模電壓： 30 Vac RMS(50/60 Hz)或±60 Vdc
共模抑制比：
100dB或以上（50/60 Hz）： 數字濾波器OFF（關閉）
140 dB或以上（50/60 Hz）： 數字濾波器ON（開啟）
測量間隔： 5秒（8通道接線端子）／10秒（16通道接線端子）
共模抑制比50dB或以上（50/60Hz）： 數字濾波器ON（開啟）
測量間隔： 5秒（8通道接線端子）／10秒（16通道接線端子）
熱電偶燒毀檢測： 熱電偶測量期間，檢測始終保持開啟（ON）（僅防超溫?zé)龤z測）（顯示："+*****"）
輸入數量：
脈沖輸入： 1通道
邏輯輸入： 2通道
輸入規格：
Lo： 0.9V以下或端子短路
Hi： 2.1V或更高，或端子開路
高輸入電壓： 10 Vdc
顯示單元： 3.5" TFT彩色LCD顯示器（320 x 240像素）
顯示顏色：
趨勢圖／條形圖： 16種顏色可選（紅、綠、藍、藍紫、棕、橙、淡黃綠、淡藍、紅紫、灰、綠黃、藍綠、深藍、黃、橄欖、紫）
背景顏色： 白色或黑色可選（波形顯示區域）
更新時間間隔： 大約1秒（測量間隔）
測量間隔： 100毫秒（僅當使用8通道接線端子時）、200毫秒、500毫秒、1秒、2秒、5秒、10秒、20秒、30秒、1分鐘、2分鐘、5分鐘、10分鐘、20分鐘、30分鐘、1小時
* 脈沖輸入期間采樣間隔大于或等于1秒
* 如果通訊設置為L(zhǎng)AN/RS232或LAN/RS485，采樣間隔設置大于或等于10秒
內部存儲器： 16 MB
外部存儲介質： CF存儲卡（II型）、SD卡、USB存儲器（USB存儲器只支持復制功能，建議僅使用Omega認可的USB存儲器）
保存模式：
文件分割： 選擇NO DIVISION（不分割）或DIVISION(分割）（指定DIVISION，自記錄工作開始起按恒定的時間間隔劃分?jǐn)?shù)據并保存）
存儲器已滿時的操作： 選擇STOP（停止），REPEAT(重復）或DELETE（刪除）
