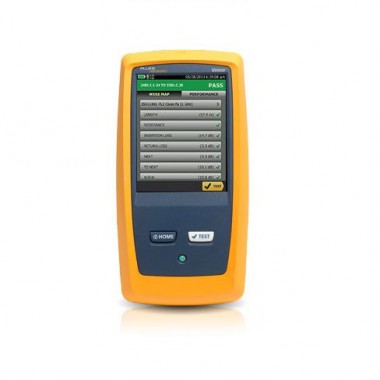

美國福祿克 FLUKE網絡線纜分析儀 DSX-5000
Versiv? 的模塊化設計支持銅纜認證、光纖損耗認證、OTDR 測試以及光纖端面檢查 無與倫比的速度，支持 Cat 6A、8、FA I/II 級和所有現行標準
DSX 線纜分析儀 銅纜測試解決方案可測試和認證高達 10 Gb 以太網部署的雙絞線，并可處理所有 Cat 5e、6、6A 或 Class FA 布線問題。認證線纜是從系統設計開始到系統驗收結束整個過程的組成部分。該過程的執行速度越快，您能得到的利潤就越高。遺憾的是，有許多因素會降低該過程的速度 － 比如測試儀設置錯誤、測試限值錯誤、等待高水平技師分析或解決故障、錯誤理解結果以及生成了客戶無法理解的測試報告等。
作為 Versiv 布線認證產品系列的一員，DSX 線纜分析儀 可提供安全無誤的認證。安裝過程中會有許多團隊參與其中、會采用不同種類的材料以及要求進行多種測試。贏利與否只有幾個百分點的差別。DSX 可對銅纜布線進行認證，符合包括 Level V 準確性在內的所有標準，使作業更加容易管理，且能夠提高系統驗收速度。它并不是僅為專業技師和項目經理而設計的。各種技能水平的人員均可用其來改善設置、操作、測試報告的過程并同時管理多個項目。
獨特功能：
Versiv 通過一個線纜測試儀加速測試過程中的每個步驟，讓用戶能夠完成比以往更多的工作。
ProjX 管理系統使從初始設置到系統驗收整個過程的工作變得簡便易行。它避免了一些冗余步驟，并可確保所有測試均能一次性正確完成
Taptive 用戶界面使各種水平的技術人員彈指之間即可完成高級數據分析并輕松地進行設置和操作。
LinkWare 管理軟件可提供一流的測試結果分析并提交專業的測試報告
DSX 通過簡單易用的專用診斷工具，減少了修復布線故障所需的時間
性能：
十秒鐘的 Cat 6A 測試時間使其成為快的認證速度
以圖形方式顯示故障源，包括串?dāng)_和屏蔽故障定位，以便更快進行故障排除
以全圖形的方式管理多 12,000 個測試結果
電容觸摸屏讓您能夠通過選擇線纜類型、標準和測試參數更快地設置測試儀
LinkWare 管理軟件上報告了 10 億個鏈路
標準：
符合推薦的 ISO（IEC WG9 標準 IEC61935-1）Level V 達到 1000 MHz 的準確性要求
支持以太網供電 (PoE) 所需的全套電阻不平衡標準 – IEC61935-1 和 11801-1-4、IEEE 802.3af、IEEE 802.3at、ANSI/TIA/EIA-568-C.2
下一代平衡電纜草案 – IEEE 802.3、TIA TR42.7
Versiv 平臺已為當今和未來的作業做好準備
以電力為中心的插頭設計符合推薦的 ISO（IEC WG9 標準 IEC61935-1）Level V 達 1000 MHz 的準確性要求，且采用面向未來的設計，支持所有硬件升級
DSX-5000 線纜分析儀 可對 10 Gb 以太網部署中的線纜進行測試和認證 - 無論是當前的 Cat 5e、Cat 6、Cat 6A 還是 Class FA 布線系統，DSX 均可根據所有產業標準進行測試。以電力為中心的測試插頭符合 IEC 推薦的 Level V 準確性要求，支持根據 Class FA 在 1000 MHz 下進行現場測試。DSX 規格超過 IEC Level V 標準，串?dāng)_余量不到允許值的一半，保證在整個頻率范圍內的結果都有更高的可信度。一般來講，Cat 6A 等性能較高的布線系統對干擾有較差的耐受性和較少的噪音余量。通過將測量功能集成到進行 10GBASE-T 測試所用的每個銅纜模塊中，可簡化異常復雜的外來串?dāng)_鏈路對鏈路認證。
DSX 是個支持包括橫向變換損耗 (TCL) 和等水平橫向變換傳輸損耗 (ELTCTL) 在內的平衡測量的現場測試儀。TCL 和 ELTCTL 是布線標準中的重要測量數據。它們定義了平衡的低性能，是檢測抗干擾度的關鍵參數。工業網絡擁有者/運行商對這個屬性特別感興趣，這是因?yàn)樗菣z測電磁干擾 (EMI) 的關鍵參數。
根據 IEC-61935-1 準確性 Level IV 規范、草案準確性 Level V 和 ANSI/TIA-1152 Level IIIe 規范，F(xiàn)luke Networks 的 DSX-5000 CableAnalyzer 符合 Intertek (ETL) 認證要求。
TLC 圖形視圖
ELTCTL 圖形視圖
ProjX 管理系統讓您輕松管理復雜的作業項目
以全圖形的方式管理多 12,000 個測試結果
管理有多個團隊參與、使用多個測試儀和具有多種要求的多項作業不但費時，而且難以管理。越來越龐大的作業規模使得項目組織比以往更加重要。DSX- 5000 上的新型 ProjX 管理系統通過一個項目文件將所有作業詳情保存在一個簡單的名稱下。避免了在開始一個項目后需要重新輸入作業詳情的情況。這樣可減少?gòu)囊豁?xiàng)作業轉換到另一項時或在一項作業中使用多個測試儀時的設置錯誤或文件丟失。此外，它還可按線纜 ID 提供測試結果，合并所有更改且不會產生重復，且總是以后安裝的銅纜或光纖模塊為默認對象。ProjX 管理系統以 0-100% 的比例提供各項作業的實時完成狀態，讓操作員可選擇分開執行任何需要進行其他分析的測試，并確保不會漏掉任何內容?！吧院笮迯?fù)”選項可創建一個驗工清單，用于糾正任意工作質量問題并自動完成該清單。ProjX 能夠真正地提高項目經理及組長們的效率。
項目菜單屏幕顯示了各項作業的完成百分比
項目特定屏幕顯示了新項目詳情
Taptive 用戶界面可簡化設置內容、消除錯誤并加速故障排除。
電容觸摸屏讓您能夠更快地完成測試儀設置且支持所有標準
Taptive 用戶界面非常簡單易用，即使新入門的技術人員也能根據各種材料類型和測試要求執行測試。電容屏 Taptive 用戶界面讓您能夠從菜單屏幕方便地訪問所有作業。點擊您正在執行的作業，大顯示屏幕可確認需要執行的測試，而動畫式說明則簡化了測試儀的配置流程，保證測試的正確性。
簡單設置
以超快速度執行
十秒鐘的 Cat 6A 測試時間和快的提交認證結果的方式
沒有任何其他測試儀可為如此多的測試提供如此快的速度。在 10 秒內完成銅纜的 Cat 6A 認證，或者只需3秒便可在兩個方向?qū)蓷l不同波長的光纖進行認證。Versiv 受到世界各地的布線供應商的認可，是完成項目和系統驗收的快方式。迅速得到通過或失敗結果，方便地按標準值檢查各個測試參數，或分析圖形上的特定區域。
通過測試結果
回波損耗圖
捏指并放大以查看更多詳情
象專家一樣解決故障問題
以圖形方式顯示故障源，包括串?dāng)_和屏蔽故障定位，以便更快進行故障排除
DSX 通過專用診斷工具，一鍵測試并保存測試結果，減少了修復布線故障所需的時間。圖形化的結果屏幕讓您能夠分析線纜并查找任意鏈路上是否有干擾、回波損耗或屏蔽層故障及其準確位置。之前的測試儀的診斷功能有高僅 250 MHz 的頻率限制，但 DSX CableAnalyzer 沒有任何限制。無論是新手還是專家均可輕松解釋這個視圖，迅速分離故障原因并采取措施，且與測試結果保存到一起以供遠程分析使用。
高精度時域串?dāng)_ (HTDTX)測試 表明遠端連接明顯是問題所在
過去屏蔽連續性測試一直是用直流 (DC) 方式來測量，不提供到故障點的距離。DSX CableAnalyzer 是款使用專利交流測量技術將到故障點的距離報告到“屏蔽完整性問題”的測試儀。這對數據中心而言是一項非常重要的功能。其他測試儀在屏蔽未連接時也會顯示已連接，這是因?yàn)閿?shù)據中心中的機架有共同的接地系統。其他測試儀也可能會告訴您屏蔽中有斷開的地方，但不會說明具體位置，讓您不知道應該從哪里開始返工。
布線圖 – 顯示故障、斷路和短路的位置
LinkWare 管理軟件
利用熱門的多功能 LinkWare 管理軟件應用程序，DSX-5000 線纜分析儀用戶可方便地訪問 ProjX 管理系統數據、生成報告并升級測試儀中的軟件。項目經理有全面的工作流程管理和測試結果整理功能。用戶可將公司標志添加到報告上做后潤色，然后原封不動地交給客戶進行系統驗收。保持業務工具的簡便性，無論您使用哪種 Fluke Networks 銅纜或光纖測試儀，LinkWare 都能夠報告所有內容。
現在有了 LinkWare Stats - 新的自動化統計報告選項，您可以查看整個布線基礎設施，而不再需要局限于每頁只顯示一個鏈路的報表。LinkWare Stats 可分析 LinkWare 測試結果數據并將數據轉換成圖表和圖形，從而直觀地展示布線設施的性能 — 此報告能夠以壓縮、圖形化的格式（易于檢驗余量和不規則點）匯總完整的布線基礎設施信息。
LinkWare 報告
LinkWare Stats 可匯總所有項目數據
新版本 LinkWare 版本總是可向后兼容之前的版本，因此您完全能夠跟上新發展并將不同測試儀中的測試結果整合到 1 份測試報告中。
| 型號/名稱 | 說明 |
| DSX-8000 CableAnalyzer 型號 | DSX-8000 型號有 2 種版本：無線和非無線。DSX-8000 的無線版本含有 LinkWare Live WiFi 適配器，以下國家可以使用。非無線版本不含 WiFi 適配器，適用于 WiFi 適配器尚未通過認證的國家或不希望接收 Wi-Fi 適配器的客戶。 |
| DSX-8000 | |
| DSX-8000-W ? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、WiFi 適配器、校準說明和入門指南。 |
| DSX-8000-W/GLD | DSX-8000-W 提供 1 年期產品支持（僅限美國和歐洲。歐洲訂購：DSX-8000-W INT/GLD）。 |
| DSX-8000 ? | 配置同 DSX-8000-W，不含 WiFi 適配器 |
| DSX-8000-OI | |
| DSX-8000OI-W? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖—50 μm、2 根 SC/LC 單模接入光纖—9 μm、USB 光纖檢查視頻探頭及 4 個端頭、LC/LC Simplex 適配器、WiFi 適配器、校準說明和入門指南。 |
| DSX-8000OI-W/GLD | DSX-8000 OI -W 提供 1 年支持服務（僅限美國和歐洲。歐洲訂購：DSX-8000OIWINT/GLD）。 |
| DSX-8000OI? | 配置同 DSX-8000OI-W，不含 WiFi 適配器。 |
| DSX-8000QI | |
| DSX-8000QI-W ? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、WiFi 適配器、校準說明和入門指南。 |
| DSX-8000QI-W/GLD | 1 年期產品支持，適用于 DSX-8000QI-W （僅限美國和歐洲。歐洲訂購：DSX-8000QIWINT/GLD）。 |
| DSX-8000QI? | 配置同 DSX-8000QI-W，不含 WiFi 適配器。 |
| DSX-8000QOI | |
| DSX-8000QOI-W? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、OptiFiber Quad OTDR 模塊、CAT 8/I 級鏈路適配器套裝、CAT 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、硬攜箱、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個一鍵式清潔器 (1.25/2.50 mm)、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖 — 50 μm、2 根 SC/LC 單模接入光纖 — 9 μm、USB 光纖檢查視頻探頭及 4 個端頭、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、WIFI 適配器、校準說明和入門指南。 |
| DSX-8000QOI-W/GLD | 年期產品支持，適用于 DSX-8000QOI-W（僅限美國和歐洲。歐洲訂購：DSX-8000QOIWINTGLD）。 |
| DSX-8000QOI? | 配置同 DSX-8000QOI-W，不含 WiFi 適配器。 |
| DSX-8000-PRO | |
| DSX-8000-PRO-W? | Versiv Professional 工具包，包括 DSX-8000 CableAnalyzer、CertiFiber Pro、OptiFiber Pro、Fiber Inspection 和全套附件，含 WiFi 適配器。單擊此處了解所有物品的詳細清單。
|
| DSX-8000-PRO-W/GLD | 1 年期產品支持，適用于 DSX-8000-PRO-W （僅限美國和歐洲。歐洲訂購：DSX-8000PROWINT/GD）。 |
| DSX-8000-PRO ? | 配置同 DSX-8000-PRO-W，不含 WiFi 適配器。 |
| DSX-8000-MI | |
| DSX-8000MI-W ? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、(2) 個 CertiFiber 多模 OLTS 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個通用耦合器、(2) 個AxTalk 終端器、USB 視頻檢測探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF兼容 MM TRC 工具包 50 μm、TRC 便攜包、WiFi 適配器、校準說明和入門指南。參見圖片 |
| DSX-8000MI-W/GLD | 1 年期產品支持，適用于 DSX-8000MI-W （僅限美國和歐洲。歐洲訂購：DSX-8000MIWINT/GLD）。 |
| DSX-8000MI? | 配置同 DSX-8000MI-W，不含 WiFi 適配器。 |
| DSX-8000 附加工具包 | |
| DSX-8000-ADD? | (2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、校準說明和入門指南參見照片 |
| DSX-8000-ADD-R ? | 1 個 Versiv 遠端單元、(2) 個 DSX-8000 CableAnalyzer 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、校準說明和入門指南。 |
| DSX-8-CFP-Q-ADD/R? | 1 個 Versiv 遠端單元、(2) 個 DSX-8000 電纜認證分析儀模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 端接器、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南。 |
| DSX-8000-OFP-Q-ADD ? | (2) 個 DSX-8000 CableAnalyzer 模塊、OptiFiber Quad OTDR 模塊、Cat 8/I 級鏈路適配器套裝、Cat 8/I 級通道適配器套裝、(2) 個耳機、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2) 個 AxTalk 終端器、2 根 SC/LC 多模接入光纖 — 50 μm、2 根 SC/LC 單模接入光纖 — 9 μm、 (2) OTDR 懸掛帶和磁鐵、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南。 |
| DSX-5000 | 部分 DSX-5000 型號有 2 種版本：無線和非無線。無線版本含有用于 LinkWare Live 的 WiFi 適配器，以下國家/地區可以使用。非無線版本不含 WiFi 適配器，適用于 WiFi 適配器尚未通過認證的國家或不希望接收 Wi-Fi 適配器的客戶。 |
| DSX-5000-W? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、WiFi 適配器、校準說明和入門指南。 |
| DSX-5000-W/GLD | 1 年產品支持，適用于 DSX-5000（僅限美國和歐洲）歐洲訂購：DSX-5000-W INT/GLD). |
| DSX-5000 ? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、校準說明和入門指南。 |
| DSX-5000QI | |
| DSX-5000Qi-W? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、WiFi 適配器、校準說明和入門指南。 |
| DSX-5000Qi? | 1 套 Versiv 主機和遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、USB 接口電纜、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、USB 視頻檢查探頭及 4 個端頭、(2) 個一鍵式清潔器 (1.25/2.50 mm)、(2) 個 LC/LC Simplex 適配器、SC/LC EF 兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 攜帶包、校準說明和入門指南。 |
| DSX-5000Qi-W/GLD | 1 年產品支持，適用于 DSX-5000Qi （僅限美國和歐洲）歐洲訂購：DSX-5000QI-W-INT/GLD) |
| DSX-5000 附加工具包 | |
| DSX-ADD ? | (2) 個 DSX-5000 CableAnalyzer 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、校準說明和入門指南 |
| DSX-ADD-R ? | 1 個 Versiv 遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、校準說明和入門指南 |
| DSX-CFP-Q-ADD-R? | 1 個 Versiv 遠端單元、(2) 個 DSX-5000 CableAnalyzer 模塊、(2) 個 CertiFiber Quad OLTS 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、(2) 條手帶、(2) 條肩帶、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、(2)個 LC/LC Simplex 適配器、SC/LC EF兼容 MM TRC 工具包 50 μm、SC/LC SM TRC 工具包、TRC 便攜包、校準說明和入門指南 |
| DSX-OFP-Q-ADD? | (2) 個 DSX-5000 電纜認證分析儀模塊、OptiFiber Quad OTDR 模塊、Cat 6A/Class EA 級鏈路適配器套裝、Cat 6A/Class EA 級通道適配器套裝、(2) 個耳機、大號便攜包、Versiv 開源軟件 CD、(2) 個交流電充電器、(2) 個通用耦合器、SC/SC Simplex 適配器、2 根 SC/LC 多模接入光纖 — 50 μm、2 根 SC/LC 單模接入光纖 — 9 μm、 (2) OTDR 懸掛帶和磁鐵、SC/SC Simplex 適配器、LC/LC Simplex 適配器、校準說明和入門指南 |
| 型號/名稱 | 說明 |
| DSX-8000 附件 | |
| DSX-PLA804S | DSX-8000 Cat 8/I 級鏈路測試適配器套裝 |
| DSX-CHA804S | DSX-8000 Cat 8/I 級通道測試適配器套裝 |
| DSX-PLA804SPRP | DSX-PLA804 插頭備用部件。它包括兩個 8 針模塊插頭的接觸塊。 |
| DSX-REFCAL2G | DSX-8000 2GHz 設置參考模塊 |
| DSX-5000 附件 | |
| DSX-PLA001 | DSX 通用鏈路適配器 |
| DSX-PLA004S | DSX CAT 6A/ EA 鏈路測試適配器套裝 |
| DTX-PLA002PRP | DSX-PLA004 插頭備用部件。該設備包括兩個 8 針模塊插頭的接觸塊 |
| DSX-PLA011S | DSX TERA CAT 7A/ FA 鏈路測試適配器套裝 |
| DSX-CHA004S | DSX CAT 6A/ EA 通道測試適配器套裝 |
| DSX-CHA011S | DSX TERA Cat 7A/ FA 通道測試適配器套裝 |
| DSX-TERA-KIT | DSX TERA CAT 7A/ FA 鏈路和通道測試適配器套包 |
| DSX-CHA012S | DSX GG45 級別 FA 通道適配器套裝 |
| DSX-5000 模塊 | 1 個 GHZ DSX 備用模塊 |
| DSX-REFMOD | DSX-5000 設置參考模塊 |
| DSX 5000/8000 CableAnalyzers 的附件 | |
| DSX-COAX | DSX 同軸電纜適配器套裝 |
| DSX-CHA021S | DSX M12 4 位適配器套裝 |
| DSX-CHA003 | DSX 同軸電纜適配器 |
| DSX-PC5ES | 5e 類別跳接線的 DSX 跳接線測試適配器套裝 |
| DSX-PC6S | 6 類別跳接線的 DSX 跳接線測試適配器套裝 |
| DSX-PC6AS | 6A 類別跳接線的 DSX 跳接線測試適配器套裝。 |
| VERSIV-M | Versiv 主單元備用部件 |
| VERSIV-RU | Versiv 遠端單元備用部件 |
| VERSIV-CASE3 | VERSIV 硬片面包裝盒 |
| VERSIV-LG-CASE | Versiv 大便攜箱 |
| VERSIV-SM-箱 | Versiv 小便攜箱。 |
| VERSIV-BACKPK-STRP | Versiv 大便攜箱背帶 |
| PWR-SPLY-30W | 30W 電源，15V，2A 帶 US 適配器。 |
| PWR-SPLY-30W INTL | 30W 電源，15V，2A 帶 US、EU、AU 和 UK 適配器 |
| PWR-SPLY-30W SA/IN | 30W 電源，15V，2A 帶 US、南非和印度適配器 |
| PWR-SPLY-ADP | EU、AU、UK 適配器，30W 電源。 |
| PWR-SPLY-ADP-SA | 30W 電源，南非和印度適配器 |
| VERSIV-ADP-WIFI | Versiv 主機 Wi-Fi 適配器 |
| VERSIV-TSET | Versiv 耳機 |
| VERSIV-電池 | Versiv 電池 |
| VERSIV-STRP肩帶 | Versiv 吊掛帶套包 |
| VERSIV-STND | Versiv 演示支架 |
個性化模塊 | |
| DSP-PM19B | SYSTIMAX? VisiPatch? 360（T568B）個性化模塊 |
| DSP-PM19A | SYSTIMAX? VisiPatch? 360（T568A）個性化模塊 |
| DSP-PM17B | TYCO/AMP 610XC 連接器（T568B）個性化模塊 |
| DSP-PM17A | TYCO/AMP 610XC 連接器（T568A）個性化模塊 |
| DSP-PM16B | LEVITON 110（T568B）個性化模塊 |
| DSP-PM16A | LEVITON 110（T568A）個性化模塊 |
| DSP-PM15B | TE/ADC/KRONE 高頻帶 (T568B) 個性化模塊 |
| DSP-PM15A | TE/ADC/KRONE 高頻帶 (T568A) 個性化模塊 |
| DSP-PM14B | TE/ADC/KRONE ULTIM8 (T568B) 個性化模塊 |
| DSP-PM14A | TE/ADC/KRONE ULTIM8 (T568A) 個性化模塊 |
| DSP-PM13B | SIEMON S210（T568B）個性化模塊 |
| DSP-PM13A | SIEMON S210（T568A）個性化模塊 |
| DSP-PM12B | PANDUIT GIGAPUNCH（T568B）個性化模塊 |
| DSP-PM11B | BELDEN GigaBIX (T568B) 個性化模塊 |
| DSP-PM11A | BELDEN GigaBIX (T568A) 個性化模塊 |
| DSP-PM10B | SYSTIMAX? 110（T568B）個性化模塊 |
| DSP-PM10A | SYSTIMAX? 110（T568A）個性化模塊 |
規格
| 線纜類型 | |
| 屏蔽和非屏蔽的雙絞 LAN 布線 | TIA Cat 3、4、5、5e、6、6A、8：100 Ω ISO/IEC Class C、D、E、EA、F、FA 和 I/II：100? 和 120? |
| 標準鏈路接口適配器 | |
| 鏈路適配器 | 插頭類型：屏蔽的 RJ45 可選插頭類型：Tera（僅限 DSX-5000，DSX-8000 版本將于 2017 夏季推出） |
| 通道適配器 | 插座類型：屏蔽的 RJ45 可選插座類型：Tera（僅限 DSX-5000，DSX-8000 版本將于 2017 夏季推出） |
| 測試標準 | |
| TIA | Cat 3、4、5、5e、6、6A、8，符合 TIA 568-C.2 標準 |
| ISO/IEC | Class C 和 D、E、EA、F、FA 和 I/II 認證，ISO/IEC |
| 大頻率 | DSX-8000：2000 MHz； DSX-5000：1000 MHz |
| 一般規格 | |
| 自動測試速度 | DSX-8000：5e 或 6 類/Class D 或 E 的全雙向自動測試：7 秒。完整的雙向 6A 類/ EA 級自動測試：8 秒。完整的雙向 8 類自動測試：16 秒 |
| DSX-5000：5e 或 6 類/Class D 或 E 的全雙向自動測試：9 秒。完整的雙向 6A 類/ EA 級自動測試：10 秒 | |
| 支持測試參數（測試參數及測試的頻率范圍由所選擇的測試標準決定） | 接線圖、長度、傳播延遲、延遲偏差、直流回路電阻、插入損耗（衰減）、回波損耗 (RL)、NEXT、衰減串?dāng)_比 (ACR-N)，ACR-F (ELFEXT)，PS ACR-F (ELFEXT)，PS NEXT，PS ACR-N，PS Alien Near End Xtalk (PS ANEXT)，PS Alien Attenuation Xtalk Ratio Far End (PS AACR-F) |
| 輸入保護 | 能經受持續的電話電壓和 100 mA 的過流。在 ISDN 上偶爾發生超壓現象不會造成損壞 |
| 顯示屏 | 5.7 英寸 LCD，具有感應電容觸摸屏 |
| 箱包 | 由減震材料包覆成型的耐沖擊性塑料箱 |
| 體積 | 已安裝 DSX 模塊和電池的 Versiv 主機：2.625 英寸 x 5.25 英寸 x 11.0 英寸（6.67 厘米 x 13.33 厘米 x27.94 厘米） |
| 重量 | 已安裝 DSX 模塊和電池的 Versiv 主機：3 磅，5 盎司 (1.28 kg) |
| 主機與遠端： | 鋰離子電池組，7.2 V |
| 典型的電池壽命： | 8小時 |
| 充電時間* | 測試儀關：電量從 10% 充到 90% 需 4小時 |
| 所支持的語言 | 英文、法文、德文、意大利文、日文、葡萄牙文、西班牙文、簡體中文、韓文、俄文、繁體中文、捷克文、波蘭文、瑞典文、匈牙利文 |
| 校驗 | 維修中心校驗周期為一年 |
| 環境規格 | |
| 操作溫度 | 32°F 至 113°F（0°C 至 45°C） |
| 貯存溫度 | -14°F 至 +140°F（-10°C 至 +60°C） |
| 工作相對濕度 | 0 % 至 90 %，32°F 至 95 °F（0°C 至 35°C） 0 % 至 70 %，95°F 至 113 °F（35°C 至 45°C） |
| 振動 | 隨機、2 g、5 Hz-500 Hz |
| 沖擊 | 1 米跌落試驗（無論是否帶有模塊和適配器） |
| 安全 | CSA 22.2 No. 61010, IEC 61010-1 第 3 版 |
| 操作高度 | 13,123 英尺 (4,000 m) 10,500 英尺（3,200 米），含交流適配器 |
| EMC | EN 61326-1 |
| 性能規格** | ||
| DSX-8000 | 8 類測試模式（或更低鏈路類別） | ANSI/TIA-1152 Level 2G |
| Class I/II 測試模式 | 提議標準 IEC 61935-1 Ed. 5 Level VI | |
| DSX-5000 | 6A 類/ EA 級測試模式（或更低鏈路類別） | 高于 TIA 1152 IIIe 級要求以及 IEC 61935-1 的 IV 級要求。 |
| FA 級測試模式 | 高于 IEC 61935-1 第四版草案中的 V 級要求。 | |
| 雙絞線布線1的長度 | ||
| 不帶遠端 | 帶遠端 | |
| 范圍 | 800 m (2600 ft) | 150 m (490 ft) |
| 分辨率 | 0.1 m 或者 1 ft | 0.1 m 或者 1 ft |
| 精度 | ± (0.3 m + 2 %)；0 m 至 150 m ± (0.3 m + 4 %)；150 m 至 800 m | ± (0.3 m + 2 %) |
| 傳輸延遲 | ||
| 不帶遠端 | 帶遠端 | |
| 范圍 | 4000 ns | 750 ns |
| 分辨率 | 1 ns | 1 ns |
| 精度 | ± (2 ns + 2 %)；0 ns 至 750 ns ± (2 ns + 4 %)；750 ns 至 4000 ns | ± (2 ns + 2 %) |
| 延遲時差 | |
| 范圍 | 0 ns 至 100 ns |
| 分辨率 | 1 ns |
| 精度 | ± 10 ns |
| 直流環路電阻測試 | |
| 范圍 | 0 Ω 至 540 Ω |
| 分辨率 | 0.1 Ω |
| 精度 | ± (1 Ω + 1 %) |
| 過載恢復時間 | 過電壓后 10 分鐘內恢復額定精度。重復或長期過壓之后需要重新設置基準。 |
