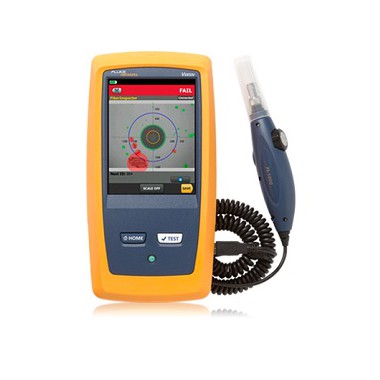

福祿克FLUKE 光纖顯微攝像機FI-7000

光纖顯微攝像機FI-7000

您可使用 Fluke Networks 的 FI-7000 FiberInspector Pro 在 2 秒內對端面進行檢測和確認。

大體上 85% 的光纖網絡故障是由端面污染造成的。除非剛剛完成對端面和連接器的檢測和清潔，否則檢測和清潔工作就變得尤為重要并關系到數據傳輸速率的提速（提速會對預算產生影響）。

您可使用 Fluke Networks 的 FI-7000 FiberInspector Pro 在 2 秒內對端面進行檢測和確認。自動的通過/失敗認證排除了光纖檢測中的人為猜測，藉此任何人都可以成為光纖檢測專家。

消除造成光纖故障的罪魁禍?zhǔn)?/strong>
端面污染是光纖故障的主要原因。灰塵和污染物可以引起插入損耗和反射，抑制光傳輸并引起收發器損壞。光纖損耗測試和 OTDR 測試能夠發現此問題，但是在許多情況下，連接部分的灰塵會導致光纖測試既耗費時間又不準確。

在光纖認證測試的前期、中期和后期，灰塵會由一個端面轉移至另一個端面，這會造成問題，所以任何連接部分的兩個端面都必須保持干凈并時刻對其進行檢查。

此外，由于在實際接觸的端接面之間會產生微小碎片，因此連接臟污的接頭可能引起端面性損壞。對于出廠時端接的跳線或尾纖，也必須進行檢查，因?yàn)楸Ｗo(hù)性端蓋并不能保證端面清潔。要避免這類常見故障的發生，在插入插座或設備之前應首先檢查端面并去除任何污染物。

概述

您可使用 FI-7000 FiberInspector Pro 對端口或跳線的光纖端面進行快速檢測和確認。通過 2 秒自動的通過/失敗光纖端面認證可消除人為主觀因素并可使每個人變成光纖檢測專家。

• 光纖端面自動化通過/失敗驗收測試

• 由于污染、糙面、裂紋和劃痕造成的問題區域的圖形指示

• 可拖放的大型觸摸屏

• 符合工業標準 - IEC 61300-3-35

• 不再因光纖的好壞與否而困惑

• 消除端面測量的人為主觀因素

• 在認證流程期間保存端面視圖

• 以 2 秒級別減少光纖檢測時間

• ProjeX? 系統可管理作業要求以及從項目設定到系統驗收的整個流程，進而確保正確完成所有測試任務

• Taptive? 用戶界面可簡化設定并消除錯誤

• 分析測試結果并使用 LinkWare? 管理軟件創建專業的測試報告

光纖檢測認證

按照工業標準 - IEC 61300-3-35 對您的光纖端面進行認證。或者如果您愿意的話，您可以手動將您的端面進行分級。

問題區域圖形指示

FiberInspector Pro 會將光纖端面上的瑕疵加亮。FI-7000 將瑕疵涂色并將瑕疵的背景加亮而非只是將瑕疵區域涂色，藉此可使瑕疵清晰可見。未通過標準要求的瑕疵會被涂成紅色，而通過的則會被涂成綠色。

保存端面圖像

將光纖端面圖像直接存儲至您的 Versiv 測試結果中。將端面圖像與 CertiFiber Pro OLTS 和/或 OptiFiber Pro OTDR 測試結果相結合以完善光纖布線健康度歷史數據。

基于 Versiv 平臺

FI-7000 基于 Versiv 線纜認證平臺，通過此平臺您可方便地將光損耗 (OLTS) 和光時域反射 (OTDR) 或甚至雙絞線銅或網絡分析等功能添加至 FI-7000。產品擴展工具包可用于 DTX CableAnalyzer、CertiFiber Pro OLTS、OptiFiber Pro OTDR 和 OneTouch AT Network Assistant。

Versiv’s ProjX 系統

ProjX 可管理從設置到系統驗收過程的作業，確保正確完成所有的測試。輸入項目作業的測試詳情后，ProjX 會將其儲存在一個用整個團隊容易理解的名稱命名的項目文件中。更改模塊或作業時，無需重新輸入詳情。通過利用 U 盤或電子郵件分享項目文件，以支持執行相同作業的多個測試儀。

Taptive 用戶界面

現在，您可以像使用智能手機那樣輕松地測試多種類型的介質。只需選擇您正在進行的作業，大顯示屏就會確認需要執行的測試。Taptive 有助于您更快速、方便地進入整個布線基礎設施。

LinkWare 管理系統

利用熱門的多功能 LinkWare 管理軟件應用程序，F(xiàn)I-7000 FiberInspector Pro 用戶可方便地訪問 ProjX 管理系統數據、生成報告并升級測試儀中的軟件。項目經理有全面的工作流程管理和測試結果整理功能。用戶可將公司標志添加到報告上做后潤色，然后原封不動地交給客戶進行系統驗收。保持業務工具的簡便性，無論您使用哪種 Fluke Networks 銅纜或光纖測試儀，LinkWare 都能夠報告所有內容。

通過/失敗光纖端面分級

全部的 Versiv 產品所有者可對 FI-7000 的通過/失敗光纖端面進行分級。包含于 Versiv 固件 v3.0 和更高版本之中。只需下載新的 Versiv 固件并以 FiberInspector 作為測試內容創建一個新項目就可享受對此光纖端面檢測功能的免費分級。
