美國福祿克 FLUKE 高量程安全殼監測器

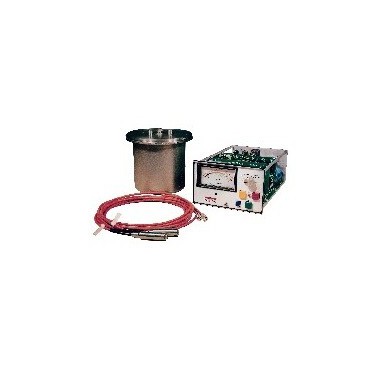

875 型高量程安全殼監測器包含探測器、讀出器和通過圍阻墻內的密封貫穿件連接的電纜（金屬管內）。
系統運行時，探測器/讀出器的間隔長達 500 英寸或甚至更長。通常冗余探測器/讀出器會組合使用。 為保證探測器/電纜/讀出系統的完整性，每隔 17 分鐘將自動啟動電子核查源。如果核查成功，則綠色的前面板失敗指示燈將一直亮著。一旦核查失敗，則將啟動繼電器閉合（失效保護）并關閉綠色的失敗指示燈。 讀出器上的通道“測試”按鈕將發出測試警報燈和繼電器操作的信號。 如果讀出器與電池連接，一旦交流輸入失敗，系統將自動切換至此電源。 |
主要特點
|
探測器（877 型）
877 型探測器是全密封的三端堆積式平行板防護電離室，在飽和模式下運行。在安全殼內使用時，所有外表面均為 316 不銹鋼。采用堆積式板構造無需給電離室加壓，即使氣密性下降也不會影響靈敏度。提供不銹鋼安裝支架。利用兩個全密封的焊接連接器進行電氣連接。878-1 -9 型耐輻照電纜（在不銹鋼管道內）在探測器和安全殼貫穿件之間使用。
讀出器（876A 型）
讀出器在鏡像的 4 英寸面板儀表上顯示出七個數量級的對數范圍。每個讀出器包含其自有的獨立電源、雙重獨立輻射警報（其中每個均可以設置為刻度中的任何范圍），以及與電子核查源獨立的故障警報。警報電路可驅動 Form C，5-amp 失效保護繼電器觸點。當安全殼中的輻射等級超過 1 R/h 時，常見的操作方式是將低輻射警報設定點設置在小刻度以初始化可選外部記錄儀的操作。輻射警報可用于手動或自動重置模式。顯示屏可以擴增一個選擇開關，用以顯示全刻度中三個連續的數量級。876-1-55 型機箱中多可以安裝兩個讀出器，并且有一個標準 19 英寸開口。
技術與指標
| 探測器（型號 877）規格 | |
| 探測到的輻射： | 60 keV 以上的光子 |
| 量程 | 1 R/h 至 107 R/h。相當于超過 108 R/h 的混合輻射表面組織劑量 |
| 典型能量響應 | ± 20%，從 80 keV 到 2 MeV |
| 靈敏度 | 標稱 7 x 10-11 amps/R/h |
| 校準 | 60Co，在前五個數量級的每一個中分別有一個校準點 |
| 設計標準 | 符合 NRC 管理導則 1.97；符合 NRC 管理導則 1.89/1.100 和 IEEE 323 (1974)。提供測試報告 |
| 構造 | 全密封的不銹鋼外表面。不包含任何有源電子設備。填充 1 個大氣壓的空氣的電離室 |
| 尺寸（包括安裝托架）： | 9 (w) x 10 (d) x 12.5 (h) 英寸 (22.86 x 25.4 x 37.75 cm) |
| 重量： | 18 lb (8 kg) |
| 運輸重量： | 35 lb (16 kg) |
| 總積分劑量： | 2 x 108 rad + 10% 余量 |
| 讀出器（型號 876A）規格 | |
| 儀表 | 七個數量級，鏡像對數刻度，安裝面板。4 in (10 cm) 跨度，90° 弧度 |
| 量程 | 使用功能開關可以選擇所有操作范圍或任意三個連續數量級的操作范圍進行顯示 |
| 設計標準 | 符合 NRC 管理導則 1.89/1.100 和 IEEE 323 (1974)。提供測試報告 |
| 連接器 | 安裝位置： 均安裝在后面板上提供信號輸入的探測器： BNC高壓輸出至探測器： BNC警報輸出： 26 針軍用 (MS)記錄器輸出： 10 針軍用計算機輸出： 10 針軍用電池輸入： 10 針軍用交流功率輸入： 3 針軍用 |
| 警報功能 | 兩個獨立輻射警報和一個故障警報，分別有一個相關聯的前面板指示燈和 Form C，5-amp 交流型正常勵磁繼電器輸出。輻射警報可以選擇手動或自動重置。每個輻射警報均在前面板后方進行設置，并可設置為量程中的任意點。按下輻射警報信號指示燈可使得儀表指示設定點 |
| 測試功能 | 電子核查源 (ECS) 測試可通過按下 ECS 按鈕而手動啟動，也可通過 ECS 電路每 17 分鐘自動啟動一次。核查電極完整性和探測器的電子操作、電纜、電壓和探測器輸出測量功能。每次成功的核查都會點亮綠色指示燈，直到下次核查為止。失敗的測試則會熄滅綠色故障指示燈，并啟動故障繼電器狀態更改。通道測試按鈕使用戶可以將大于滿刻度的信號導入儀表/警報電路。測試警報驅動、繼電器、面板指示燈和儀表電路 |
| 記錄器輸出 | 0 至 1 VDC |
| 計算機輸出 | 0 至 5 VDC |
| 電源要求 | 標準： 120 VAC，60 Hz，0.2 A可通過特殊訂單提供： 240 VAC，50 Hz輔助電源： 22 至 32 VDC電源選擇： 大可將 0.6 A 連接至裝置，并在不提供交流電時使用 |
| 尺寸： | 8.5 (w) x 15.5 (d) x 5.25 (h) 英寸 (21.6 x 39.4 x 13.4 cm) |
| 重量 | 20 lb (9 kg) |
| 裝運重量 | 35 lb (16 kg) |
型號及配件
| 型號名稱描述875高量程安全殼監測器，包括： 探測器 (877)讀出器 (876A)耐輻照電纜 (878-1-9) |
