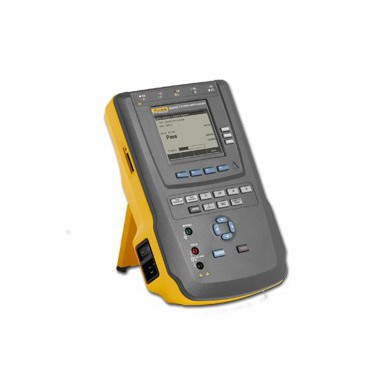

美國福祿克 FLUKE ESA615 電氣安全分析儀
ESA615是一款小巧輕便的分析儀,配有集成手柄,易于隨身攜帶,便于專業人員進行移動現場服務。它的設計適合在緊湊的空間內操作,并且可輕松裝入任何手推車。輕巧的便攜保護箱使其易于存放和安全運輸。
選擇與您的選定標準相應的測試序列
啟動自動化測試序列。
將結果存入自帶記憶,或在數秒內無線導出至您的個人計算機。
便攜:ESA615是一款小巧輕便的分析儀,配有集成手柄,易于隨身攜帶,便于專業人員進行移動現場服務。它的設計適合在緊湊的空間內操作,并且可輕松裝入任何手推車。輕巧的便攜保護箱使其易于存放和安全運輸。
帶自動測試序列的自動化系統,符合主要的全球電氣安全標準(ANSI/AAMI ES-1 (NFPA-99)、IEC62353 (VDE751)、第IEC60601-1 2版和第3版及 AN/NZS3551)
人因設計的用戶界面,可簡化測試
在 120 V 的電壓下可提供 20 A 的電流測試能力
可通過條形碼、外接鍵盤或自帶鍵盤輕松輸入數據
可替換的主保險絲幫助您確保儀器正常工作,而無需進行維修。
易于讀取的大顯示屏,同時還能調整對比度
經過嚴格測試,適用于惡劣應用環境,具備 CE 和 CSA 認證標志,并且符合 Fluke 質量標準,堅固耐用。
支持網絡遍布全球,可向世界各地的福祿克醫療測試客戶提供快捷的服務,確保安枕無憂。
| 電壓 量程(電源電壓)90 V 交流有效值到 132 V 交流有效值180 V 交流有效值到 264 V 交流有效值量程(可接觸電壓)0 V 交流有效值到 300 V 交流有效值精度±(2 % 讀數 + 0.2 V)電壓測試電源和點對點測量接地電阻模式雙線測試電流/范圍/準確度> 200 mA 交流電0 Ω 至 2 Ω±(讀數的 2 % + 0.015 Ω)電阻測試接地電阻和點對點測量設備電流模式交流電有效值量程/精度0 A 到 20 A±(5 % 讀數 +(2 數字或 0.2 A,以較大值為準))占空系數15 A 到 20 A,5 分鐘開啟/5 分鐘關閉10 A 到 15 A,7 分鐘開啟/3 分鐘關閉0 A 到 10 A 連續漏電流模式 *交流 + 直流(真有效值)僅限交流僅限直流* 模式對所有漏電流測試均可用,但 MAP 漏電流測試例外,只能使用“真有效值”模式患者負載選擇(輸入阻抗)AAMI ES1-1993 圖 1IEC 60601:圖 15波峰系數≤ 3量程0 μA 至 199.9 μA200 μA 至 1999 μA2 mA 到 10 mA頻率響應/精度直流至 1 kHz±(讀數的 1 % +(1 μA 或 1 LSB,以較大值為準))1 kHz 至 100 kHz±(讀數的 2 % +(1 μA 或 1 LSB,以較大值為準))51 kHz 到 1.6 kHz(電流 > mA)±(4 % 讀數 +(1 μA 或 1 LSD,以較大值為準))100 kHz 至 1 MHz±(讀數的 5 % +(1 μA 或 1 LSB,以較大值為準))隔離的準確性、電源應用部分 (MAP) 、直流電應用部分、交流電應用部分和交流電設備漏電測試,所有范圍包括:在 120V 交流 +( 2.5 μA 或 1 LSD,以較大值為準)時在 230 V 交流額外 ±3.0 % 和(2.5 μA 或 1 LSD,以較大值為準)時對于替代設備,替代 AP 和直接 AP 泄漏測試,滲漏值根據 62353 得到額定電源補償。所以,為其他漏電流指定的準確性不適用。漏電流測試接地線(地線)機箱(外殼)導聯對地(患者)導聯對導聯(患者輔助)導聯隔離(應用部件上加網電壓)直流設備直流應用部件交流設備交流應用部件點對點應用部件上的電源 測試電壓100 % ± 電源電壓的 7 %(針對 AAMI),依照 AAMI,電流限于 1 mA ±25 %100 % ± 電源電壓的 7 %(針對 IEC 62353),依照 IEC 62353,電流限于 3.5 mA ± 25 %100 % ± 電源電壓的 7 %(針對 IEC 60601-1),依照 IEC 60601-1,電流限于 7.5 mA ± 25 %差分漏電流量程75 μA 到 199 μA200 μA 到 1999 μA2 mA 到 20 mA精度±(10 % 讀數 +(2 數字或 20 μA,以較大值為準))絕緣電阻量程/準確性0.5 MΩ 至 20 MΩ±(讀數的 2 % + 0.2 MΩ)20 MΩ 至 100 MΩ±(讀數的 7.5 % + 0.2 MΩ)電源測試電壓500 V 直流或 250 V 直流(+ 20 %、-0 %)2.0 ± 0.25 mA 短路電流絕緣電阻測試電源-PE、AP-PE、電源-PE、電源-NE(非接地可觸導電部件)和 AP- NE(非接地可觸導電部件)ECG 性能波形精度± 2 %± 5 % 僅適用 2 Hz 方波的振幅,在 1 mV 導聯 II 配置時固定波形速率ECG 復合波30 BPM、60 BPM 120 BPM、 180 BPM 和 240 BPM室顫 方波(50 % 占空系數)0.125 Hz 和 2 Hz正弦波10 Hz、40 Hz、50 Hz、60 Hz 和 100 Hz三角波2 Hz脈沖(63 ms 脈沖寬度)30 BPM 和 60 BPM測試標準可用選擇ANSI/AAMI ES-1、IEC62353、IEC60601-1 和 AN/NZS 3551內置自動序列IEC60601-1 第 2 版病人監控儀、去纖顫器、輸液泵、超聲波設備、普通設備和系統IEC62353病人監控儀、去纖顫器、輸液泵、超聲波設備和普通設備NFPA-99(醫院)病人監控儀、去纖顫器、輸液泵、超聲波設備和普通設備ANSI/AAMI ES-1病人監控儀、去纖顫器、輸液泵、超聲波設備和普通設備通訊USB 設備上游端口用于計算機控制的 Mini-B 連接器USB 主控制器端口類型 A、5 V 輸出、0.5 A 大負載。連接鍵盤和條形碼閱讀器的連接器無線IEEE 802.15.4,實現計算機控制操作模式手動和遠端控制額定功率電源插座120 V 交流電230 V 交流電電源插頭功率范圍 90 V 交流有效值到 132 V 交流有效值180 V 交流有效值到 264 V 交流有效值大電流20 A16 AHz(頻率)47 至 63 Hz,47 至 63 Hz,物理特性尺寸(寬x深x高)17.6 cm x 8.4 cm x 28.5 cm(6.9 x 3.3 x 11.2 英寸)重量1.6 kg (3.5 lb)環境工作溫度10 oC 至 40 oC(50 oF 至 104 oF)儲存溫度-20 oC 至 60 oC(-4 oF 至 140 oF)工作濕度10 % 至 90 %,無冷凝海拔高度120 v 交流電源電壓高達 5000 米230 v 交流電源電壓高達 2000 米保修兩年延長質保(在授權的福祿克醫療測試服務中心進行年校準后可享受免費延長質保期,否則提供一年標準質保期) |
型號及配件
| 型號名稱 | 描述 |
| ESA615-11-BRAZ | ESA615-11 巴西 230V 包括:
|
| TA-ESA615-NA220V | ESA615 北美洲,220 V,配測試自動化軟件,包括:
|
| ESA615-10-NA220V | ESA615-10 北美洲 220V 包括:
|
| TA-ESA615-JAPAN | ESA615 日本,100 V,配測試自動化軟件,包括:
|
| ESA615-09-JAPAN | ESA615-09 日本,100 V,包括:
|
| TA-ESA615-THAI | ESA615 泰國,230V V,配測試自動化軟件,包括:
|
| ESA615-08-THAI | ESA615-08 泰國,230 V,包括:
|
| TA-ESA615-SWISS | ESA615 瑞士,230 V,配測試自動化軟件,包括:
|
| ESA615-07-SWISS | ESA615-07 瑞士,230 V,包括:
|
| TA-ESA615-UK | ESA615 英國,230 V,配測試自動化軟件,包括:
|
| ESA615-06-UK | ESA615-06 英國,230 V,包括:
|
| TA-ESA615-AUS | ESA615 澳大利亞,230 V,配測試自動化軟件,包括:
|
| ESA615-05-AUS | ESA615-05 澳大利亞/中國,230 V,包括:
|
| TA-ESA615-12-INDIA | TA-ESA615-12-印度,250V,配測試自動化軟件,包括:
|
| ESA615-12-INDIA | ESA615-12-印度,250V 包括:
|
| TA-ESA615-ISR | ESA615 以色列,230 V,配測試自動化軟件,包括:
|
| ESA615-03-ISR | ESA615-03 以色列,230 V,包括:
|
| TA-ESA615-EUR | ESA615 歐洲,230 V,配測試自動化軟件,包括:
|
| ESA615-02-EUR | ESA615-02 歐洲,230 V,包括:
|
| TA-ESA615-FR | ESA615 法國或比利時,230 V,配測試自動化軟件,包括:
|
| ESA615-01-FR | ESA615-01 法國或比利時,230V 包括:
|
| TA-ESA615-USA | ESA615 美國,115 V,配測試自動化軟件,包括:
|
| ESA615-USA | ESA615 美國,115V 包含:
|
| 測試導線、探頭和夾子 | |
| 3111008 | USA/AUS/ISR 附件包:測試導線組、TP1 測試探頭組、AC285 鱷魚夾組(ESA T/L 套件,美國,各國特定) |
| 6358 | Retractable Test Leads (part# 1903307) |
| 適配器 | |
| 1210 心電圖 | 1-to-10 ECG Adapter Box Assembly (part# 3392119) for use with ESA612 and ESA615 |
| ESA612-2016 | 5-to-5 Banana Jack to ECG Adapter (BJ2ECG) (part# 3359538) |
| 3472633 | Ultrasound Test Cable Adapter, optional (part# 3472633) |
| 17024 | Universal Banana Adapter (10-pack)(part# 2462072) |
| Batteries, Chargers, and Power Supply | |
| 75057 | 75057 Powercord set NEMA 6-15/C19 250V (part# 2238671) |
| 75033 | Power cable w/C19 plug, detachable, 120 V/15 A – USA (part# 2238644) |
| 電纜 | |
| 4034393 | Data Transfer Cable for use with ProSim 4, ProSim 8, ESA615 |
| 便攜箱 | |
| 2248650 | 攜帶包 |
| 其他備件 | |
| 2719-0154 | 電源軟線適配器 20-15A - (部件號 2195732)- 用于轉換 20 A 電源軟線,使其能夠插接到 15 A 插座中。 |
| 3111024 | 歐版附件包:測試導線組、TP74 測試探頭組、AC285 鱷魚夾組(ESA T/L 套件,歐盟) |
| 電源軟線 | ESA615 country-specific Line Cord |
| ESA620-NPA null post assembly (part# 3326842) Null post adapter to zero test lead resistance | |
| 9503-0004 | Ground Pin Adapter (US receptacle testing ground lug) (part# 2392639) |
| 4151242 | USA/NEMA 出口至 NBR14136 插座(僅巴西) |
| 90-183<br< td="" usb="" style="outline: none; margin-bottom: 0px;"> | Wireless USB Dongle (part# 3341333) ZigBee |
| 軟件 | |
| ANSUR ESA615 | Ansur ESA615 Plug-in Software (part# 4165219) |
