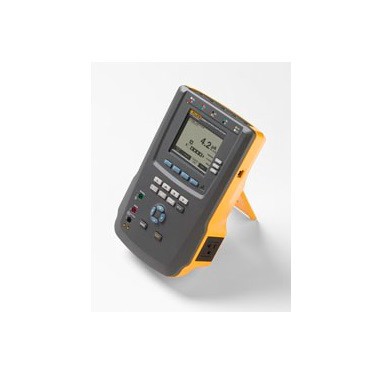

美國福祿克 FLUKE ESA612 電氣安全分析儀
這個測試儀不僅攜帶方便、小巧輕盈,而且還能在狹小的空間內操作,可謂是將心電模擬器、萬用表和電氣安全測試儀的所有功能集于一體。
這款多功能產品有兩種測試負載可供選擇,您可根據所選的預防性維護電氣安全標準在全球范圍內進行合規檢驗。 可選的自動化軟件進一步擴展了這款多用途 ESA612 測試儀的功能,不僅幫助加速和簡化測試過程,而且通過對軟件的投資具備了高端分析儀的生產力。Ansur 自動化 ESA612可實現檢測程序的標準化、將測試結果與標準值相比較,同時生成和保存報告以便進行全面的數據管理。 |
主要特點:
|
技術與指標
| 規格 | |
| 電壓 | 量程(電源電壓)90 V 交流有效值到 132 V 交流有效值 180 V 交流有效值到 264 V 交流有效值量程(可接觸電壓)0 V 交流有效值到 300 V 交流有效值精度±(2 % 讀數 + 0.2 V)電壓測試電源和點對點測量 |
| 接地電阻 | 模式兩端子測試電流> 200 mA 交流電量程0 O 到 2 O精度±(2 % 讀數 + 0.015 O)電阻測試接地電阻和點對點測量 |
| 設備電流 | 模式交流有效值量程0 A 到 20 A精度±(5 % 讀數 +(2 數字或 0.2 A,以較大值為準))占空系數15 A 到 20 A,5 分鐘開啟/5 分鐘關閉10 A 到 15 A,7 分鐘開啟/3 分鐘關閉0 A 到 10 A 連續 |
| 漏電流 | 模式交流 + 直流(真有效值)僅限交流僅限直流 *模式對所有漏電流測試均可用,但 MAP 漏電流測試例外,只能使用真有效值模式。患者負載選擇(輸入阻抗)AAMI ES1-1993 圖 1 IEC 60601-1:圖 15波峰系數= 3量程0 μA 到 199.9 μA200 μA 到 1999 μA2 mA 到 10 mA頻率響應/ 精度直流至 1 kHz:±(1 % 讀數 +(1 μA 或 1 LSB,以較大值為準))1 kHz 至 100 kHz:±(2 % 讀數 +(1 μA 或 1 LSB,以較大值為準))1 kHz 到 5 kHz(電流 > 1.6 mA) :±(4 % 讀數 +(1 μA 或 1 LSD,以較大值為準))100 kHz 到 1 MHz:±(5 % 讀數 +(1 μA 或 1 LSB,以較大值為準)) 注意:隔離、MAP、應用部件直流、應用部件交流和交流設備漏電流測試全量程的精度為 +(2.5 μA 或 1 LSB,以較大值為準)漏電流測試接地線(地線) 機箱(外殼) 導聯對地(患者) 導聯對導聯(患者輔助) 導聯隔離(應用部件上加網電壓) 直流設備 直流應用部件 交流設備 交流應用部件 點對點應用部件上的電源電源電壓的 100 % |
| 差分漏電流 | 量程75 μA 到 199 μA200 μA 到 1999 μA2 mA 到 20 mA精度±(10 % 讀數 +(2 數字或 20 uA,以較大值為準)) |
| 絕緣電阻 | 量程0.5 MO 到 20 MO20 MO 到 100 MO精度±(2 % 讀數 + 0.2 MO) ±(7.5 % 讀數 + 0.2 MO)電源測試電壓500 V 直流電絕緣電阻測試電源-PE、AP-PE、電源-PE、電源-NE(非接地可觸導電部件)和 AP- NE(非接地可觸導電部件) |
| ECG 性能波形 | 精度± 2 % ± 5 % 僅適用 2 Hz 方波的振幅,在 1 mV 導聯 II 配置時固定波形:速率ECG 復合波:30 BPM、60 BPM、120 BPM、180 BPM 和 240 BPM 室顫 方波(50 % 占空系數):0.125 Hz 和 2 Hz 正弦波:10 Hz、40 Hz、50 Hz、60 Hz 和 100 Hz 三角波(Hz):2 脈沖(63 ms 脈沖寬度):30 和 60 |
| 電源插座 | 120 V 交流電230 V 交流電 |
| 電源插頭功率范圍 | 90 V 交流有效值到 132 V 交流有效值180 V 交流有效值到 264 V 交流有效值 |
| 大電流 | 20 A16 A |
| Hz(頻率) | 50 或 6050 或 60 |
| 物理特性 | 尺寸(寬x深x高)17.63 cm x 8.38 cm x 28.45 cm(6.94 x 3.3 x 11.2 英寸)重量1.6 kg (3.5 lb) |
| 環境 | 工作溫度10 oC 至 40 oC(50 oF 至 104 oF)儲存溫度-20 oC 至 60 oC(-4 oF 至 140 oF)工作濕度10 % 至 90 %,無冷凝海拔高度120 v 交流電源電壓高達 5,000 米230 v 交流電源電壓高達 2,000 米 |
| 保修 | 兩年延長質保(在福祿克醫療測試克利夫蘭服務中心進行首年校準后可享受免費延長質保期,否則提供一年標準質保期) |
型號及配件
| 型號名稱 | 描述 |
| ESA612 | ESA612 美國,115 V 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件,CD,含演示版本 (CD-ROM)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)15-20 A 適配器 (2719-0154)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)美國通用電源線(電源線) |
| ESA612-01 | ESA612 法國/比利時,230 V 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件,CD,含演示版本 (CD-ROM)數據傳輸電纜(電纜組件)歐版附件包:測試導線套裝、TP1 測試探頭套裝、AC285 鱷魚夾套裝 (ESA T/L KIT EUR)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)歐洲通用電源線 (75026) |
| ESA612-02 | ESA612 歐洲,230 V 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件,CD,含演示版本 (CD-ROM)數據傳輸電纜(電纜組件)歐版附件包:測試導線套裝、TP1 測試探頭套裝、AC285 鱷魚夾套裝 (ESA T/L KIT EUR)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)歐洲通用電源線 (75026) |
| ESA612-03 | ESA612 以色列,230 V 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件,CD,含演示版本 (CD-ROM)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)以色列通用電源線(電源線) |
| ESA612-05 | ESA612 澳大利亞,230 V 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件,CD,含演示版本 (CD-ROM)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)澳大利亞通用電源線 (75025) |
| ESA612-06 | ESA612 英國,230 V 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件,CD,含演示版本 (CD-ROM)數據傳輸電纜(電纜組件)歐版附件包:測試導線套裝、TP1 測試探頭套裝、AC285 鱷魚夾套裝 (ESA T/L KIT EUR)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)英國通用電源線 (75024) |
| ESA612-07 | ESA612 瑞士,230 V 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件,CD,含演示版本 (CD-ROM)數據傳輸電纜(電纜組件)歐版附件包:測試導線套裝、TP1 測試探頭套裝、AC285 鱷魚夾套裝 (ESA T/L KIT EUR)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)瑞士通用電源線 (FBC-ESA620-4420) |
| ESA612-08 | ESA612 泰國,230 V 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件,CD,含演示版本 (CD-ROM)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)帶 C19 插頭的美國通用電源線 (75033) |
| ESA612-09 | ESA612 日本,100 V 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件,CD,含演示版本 (CD-ROM)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)調零接線柱接頭 (ESA620-NPA)15-20 A 適配器 (2719-0154)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)美國通用電源線(電源線) |
| ESA612-10 | ESA612 北美,220 V 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件,CD,含演示版本 (CD-ROM)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)帶 C19 插頭的美國通用電源線 (75033)北美通用電源線 220 v (75057)北美 220 V 適配器套件 (1800001) |
| ESA612-12 | ESA612-12-INDIA, 250V 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件,CD,含演示版本 (CD-ROM)數據傳輸電纜(電纜組件)歐版附件包:測試導線套裝、TP1 測試探頭套裝、AC285 鱷魚夾套裝 (ESA T/L KIT EUR)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)印度通用電源線 |
| TA-ESA612-US | ESA612 美國,115 V,自動化測試 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur ESA612 插件 (ANSUR ESA612)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)15 - 20 A 適配器 (2719-0154)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)美國通用電源線(電源線) |
| TA-ESA612-EUR | ESA612 歐洲,230 V,自動化測試 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur ESA612 插件 (ANSUR ESA612)數據傳輸電纜(電纜組件)歐版附件包:測試導線套裝、TP1 測試探頭套裝、AC285 鱷魚夾套裝 (ESA T/L KIT EUR)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)歐洲通用電源線 (75026) |
| TA-ESA612-FR | ESA612 法國/比利時,230 V,自動化測試 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur ESA612 插件 (ANSUR ESA612)數據傳輸電纜(電纜組件)歐版附件包:測試導線套裝、TP1 測試探頭套裝、AC285 鱷魚夾套裝 (ESA T/L KIT EUR)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)歐洲通用電源線 (75026) |
| TA-ESA612-ISR | ESA612 以色列,230 V,自動化測試 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur ESA612 插件 (ANSUR ESA612)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)以色列通用電源線(電源線) |
| TA-ESA612-AUS | ESA612 澳大利亞,230 V,自動化測試 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur ESA612 插件 (ANSUR ESA612)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)澳大利亞通用電源線 (75025) |
| TA-ESA612-UK | ESA612 英國,230 V,自動化測試 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur ESA612 插件 (ANSUR ESA612)數據傳輸電纜(電纜組件)歐版附件包:測試導線套裝、TP1 測試探頭套裝、AC285 鱷魚夾套裝 (ESA T/L KIT EUR)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)英國通用電源線 (75024) |
| TA-ESA612-SWI | ESA612 瑞士,230 V,自動化測試 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur ESA612 插件 (ANSUR ESA612)數據傳輸電纜(電纜組件)歐版附件包:測試導線套裝、TP1 測試探頭套裝、AC285 鱷魚夾套裝 (ESA T/L KIT EUR)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)瑞士通用電源線 (FBC-ESA620-4420) |
| TA-ESA612-THAI | ESA612 泰國,230 V,自動化測試 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur ESA612 插件 (ANSUR ESA612)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)帶 C19 插頭的美國通用電源線 (75033) |
| TA-ESA612-NA220V | ESA612 北美,220 V,自動化測試 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur 插件許可證密匙 (ANSUR ESA612)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)帶 C19 插頭的美國通用電源線 (75033)北美通用電源線 220 v (75057)北美 220 V 適配器套件 (1800001) |
| TA-ESA612-JAPAN | ESA612 日本,100 V,自動化測試 包含: 操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)Ansur ESA612 插件 (ANSUR ESA612)數據傳輸電纜(電纜組件)美版附件包:測試導線套裝、TP1 測試探頭套裝、 鱷魚夾套裝 (ESA T/L KIT USA)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)帶 C19 插頭的美國通用電源線 (75033) |
| TA-ESA612-INDIA | TA-ESA612-12-INDIA, 250V with test automation 包含: Ansur ESA612 插件 (ANSUR ESA612)操作手冊(多語言版本 CD)(CD-ROM)入門指南,印刷版,多語言(手冊)數據傳輸電纜(電纜組件)歐版附件包:測試導線套裝、TP1 測試探頭套裝、AC285 鱷魚夾套裝 (ESA T/L KIT EUR)調零接線柱接頭 (ESA620-NPA)5-5 香蕉接頭至 ECG (BJ2ECG) 適配器 (ESA612-2016)便攜箱 (9530-0075)印度通用電源線 |
| 測試導線、探頭和夾子 | |
| 3111008 | USA/AUS/ISR 附件包:測試導線組、TP1 測試探頭組、AC285 鱷魚夾組(ESA T/L 套件,美國,各國特定) |
| 6358 | Retractable Test Leads (part# 1903307) |
| 適配器 | |
| 1210 心電圖 | 1-to-10 ECG Adapter Box Assembly (part# 3392119) for use with ESA612 and ESA615 |
| ESA612-2016 | 5-to-5 Banana Jack to ECG Adapter (BJ2ECG) (part# 3359538) |
| 3472633 | Ultrasound Test Cable Adapter, optional (part# 3472633) |
| 17024 | Universal Banana Adapter (10-pack)(part# 2462072) |
| Batteries, Chargers, and Power Supply | |
| 75057 | 75057 Powercord set NEMA 6-15/C19 250V (part# 2238671) |
| 75033 | Power cable w/C19 plug, detachable, 120 V/15 A – USA (part# 2238644) |
| 便攜箱 | |
| 2248650 | 攜帶包 |
| 其他備件 | |
| 2719-0154 | 電源軟線適配器 20-15A - (部件號 2195732)- 用于轉換 20 A 電源軟線,使其能夠插接到 15 A 插座中。 |
| 3111024 | 歐版附件包:測試導線組、TP74 測試探頭組、AC285 鱷魚夾組(ESA T/L 套件,歐盟) |
| ESA620-NPA null post assembly (part# 3326842) Null post adapter to zero test lead resistance | |
| 9503-0004 | Ground Pin Adapter (US receptacle testing ground lug) (part# 2392639) |
| 軟件 | |
| ANSUR ESA612 | Ansur ESA612 Plug-In software (part# 3454829) |
