美國福祿克FLUKE 氣動儀表校準器PGC-10000-AF

美國福祿克FLUKE 氣動儀表校準器PGC-10000-AF

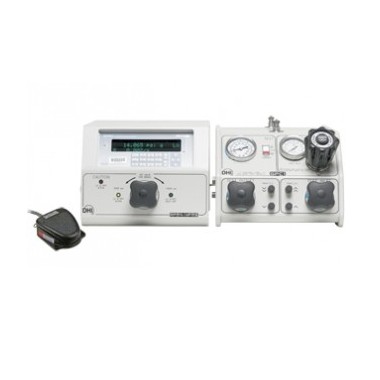

PGC-10000-AF 是GPC1 高壓氣體調節器和 RPM4 A70M/A20M 精密壓力測量?jī)x的一種特殊配置。這種特殊配置被美國軍方實驗室PMELs選為指定的高壓氣體校準系統。

利用GPC1和GB-152氣體增壓器，操作人員可以輕松產生并調節壓力，將壓力調整到指定的壓力點后，RPM4就可以精確測量壓力。

RPM4的嵌入式軟件可輸入DUT范圍和允差，自動設置校準程序。然后進行測試、采集數據，并且在每個點自動通知符合或超出允差條件。

使用氣體作為工作介質，量程從500 到 10,000 psi (3.5 到 70 MPa)

• 可以校準 500 到 10,000 psi (70 MPa) 的氣體介質被檢設備

• 操作簡單

• 包含氣體增壓器GB-152

• 可輕松將壓力調節到設置點，并從RPM4讀取真實值

• 內置校準程序

• 多種壓力單位可選

• 支持表壓和絕壓模式

• 包含 RS232 和 IEEE-488 接口，與 COMPASS? for Pressure 軟件兼容

• 常規信息
  電源	85 到 264 VAC，50/60 Hz，大 25 VA；12 VDC，1.2A
  驅動氣源
  高壓氣源	400 到 3,000 psi（3 到 20 MPa），大高壓輸出為高壓氣源乘以 25
  工作溫度范圍	18 到 28°C（64 到 82°F）
  重量
  RPM4：	11.0 kg (22 lb)
  GPC1：	24.0 kg (53 lb)
  GB-152：	16.4 kg (36 lb)
  總重量：	51.4 kg (113 lb)
  總尺寸：	75 cm 寬 x 60 cm 深 (30 in. x 24 in.)
  壓力量程
  表壓模式：	0 至 10,000 psi
  絕壓模式：	大氣壓到 10,000 psi (70 MPa)
  工作介質	無腐蝕性氣體
  測試接口	提供 DH500（壓蓋軸環型接頭，適用于圓錐形左旋螺桿，相當于 AE F250C、HIP HF4 等）、1/8 in. NPT M 轉接頭、1/4 in. NPT M 轉接頭、1/4 in. NPT F 轉接頭、AN4 M 轉接頭



  RPM4壓力量程
  高壓 Q-RPT	10,000 psi (70 MPa)
  低壓 Q-RPT	3,000 psi (20 MPa)



  壓力測量
  精確度
  高壓 Q-RPT：	±0.0175% 讀數或 0.44 psi (3 kPa) ，取較大值
  低壓 Q-RPT：	±0.0175% 讀數或 0.13 psi (0.9 kPa) ，取較大值
  工作溫度范圍	18 到 28°C
  預測的穩定性	±0.004% 讀數
  測量不確定度
  高位 Q-RPT：	±0.02% 讀數或 0.5 psi (3.5 kPa) ，取較大值
  低位 Q-RPT：	±0.02% 讀數或 0.15 psi (1 kPa) ，取較大值

  型號	描述
  PGC-10000-AF	氣壓計校準器 包括：

• GPC1-10000-AF 氣壓控制器

• RPM4/HPMS A70M//A20M 參考?jí)毫ΡO(jiān)測器

• GB-152-AF 氣體增壓器

• 硬件互連

• 測試連接適配器套件

• RPM4/HPMS 的塑模運輸箱

• 操作與維護手冊

• 經 A2LA 認證的校準報告系統終測試報告
