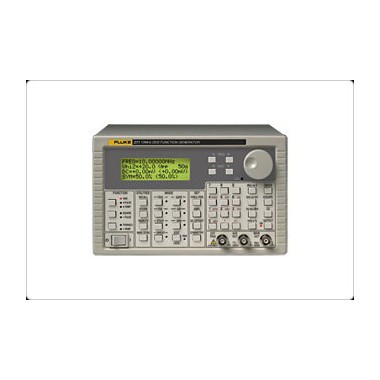

美國福祿克FLUKE 函數發生器（含 ARB）271 DDS

高性能函數發生器

穩定性的 10 MHz DDS 函數發生器
任意波形功能，可存儲五個用戶定義的波形
從內部存儲器調取多個標準和復雜波形
豐富的調制功能，包括掃頻、調幅、門控、觸發/脈沖、FSK 和跳頻
GPIB 和 RS-232 接口

271 是一種使用直接數字合成技術的高性能函數發生器。提供了大量的標準波形，并且?guī)в腥我獠ㄐ喂δ埽蛊淇捎糜谏煞菢?biāo)準波形和用戶定義的波形。豐富的調制功能使其成為一種功能多樣的信號源。

波形
標準波形為正弦波、方波、正脈沖、負脈沖，三角波、上升斜波和下降斜波。此外可產生任意波形、多電平方波、波形跳頻信號和偽隨機噪聲。

可提高準確度和穩定性的直接數字合成功能
直接數字合成 (DDS) 是一項使用相位累加器、查詢表和 DAC 以數字方式產生波形的技術。所產生波形的準確度和穩定性與水晶主時鐘的準確度和穩定性相關。

DDS 發生器不僅提供極高的準確度和穩定性，同時還提供極高的頻譜純度、低相位噪聲和卓越的頻率敏捷度。

大量的波形
福祿克 271 在完整頻率范圍內（0.1 mHz 至 10 MHz）可產生高質量的正弦波、方波和脈沖波形。也可產生三角波、斜波和多電平方波，但受較大可用頻率等限制的影響。可變對稱/占空比可用于所有波形。

任意波形功能
可通過數字接口加載任意波形，然后作為類似于標準波形的功能使用。

非易失性存儲器中可存儲多達五個任意波形，每個波形有 1024 個 10 位字。波形時鐘的頻率高達27.48 MHz。這一設施大大擴展了 271 的多功能性，使其能夠產生極為復雜的波形。

此外，271 還提供了在 ROM 中預先定義的大量“復雜”波形。這些波形包括各種常用波形，例如 sine x/x、衰減的正弦波以及指數上升和下降。

鎖相發生器
來自 Clock In/Out（時鐘輸入/輸出）插口和 Sync Out（同步輸出）插口的信號可用于對兩個或兩個以上發生器進行鎖相。此功能可用于生成多相位波形或具有不同頻率的鎖相波形。

強大的調制模式
掃頻。所有波形均可在其完整頻率范圍內，以 10 毫秒到 15 分鐘之間的可變速率掃頻。掃頻是完全相位連續的。掃頻可以是線性的或?qū)?shù)的，可以是單次的或連續的。單次掃頻可以從前面板、觸發輸入端或者數字接口來觸發。

提供兩種掃頻標記，掃頻運行期間可調。這些標記可在示波器或圖表記錄器上直觀顯示頻率點。

AM。調幅適用于所有波形，且在 1 % 步長至 100 % 步長之間可變。
FSK。移頻鍵控提供了在兩個頻率之間以切換信號源定義的速率進行的相位相干切換功能。速率可設置為從直流到 50 kHz（內部），或從直流到 1 MHz（外部）。

觸發/脈沖。所有波形都可用作觸發脈沖，這樣觸發信號的每個正邊沿將會產生一個載波脈沖，其開始和停止在起始-停止相位設置指定的相位角處。脈沖的周期數可設置為 0.5 至 1023 之間的任意數值。

門控。門控信號為高時，門控模式會打開輸出信號，門控信號為低時，門控模式會關閉輸出信號。在觸發和門控模式下，均可從內部觸發發生器（0.005 Hz 至 50 kHz）或外部信號源（從直流到 1 MHz）進行操作。

波形跳頻。發生器可設置為以預先確定的速率或響應手動或總線觸發，在一些不同的波形設置間“跳動”。可以從頻率、幅度、功能、偏移和持續時間方面定義多達 16 種不同的跳頻波形，其持續時間在 1 ms 至 60 秒步長之間可變。

噪聲的產生。福祿克 271 可設置為模擬幅度和偏移可調的寬帶隨機噪聲。

波形
頻率	所有波形的頻率可高達 10 MHz。然而，指定的三角波、斜波和多層次方波波形的純度不會超過在下面部分指定的頻率。范圍：0.1 mHz 至 10 MHz分辨率：7 位或 0.1 mHz準確度：1 年內典型值 < ± 10 ppm，18 °C 至 28 °C溫度系數：溫度不在 18 °C 到 28 °C 范圍內時，典型值 < 1 ppm/°C
正弦波	失真度：< –60 dBc 至 20 kHz，< –50 dBc 至 300 kHz，< -35 dBc 至 10 MHzSpurii：非諧波相關的 spurii 通常 <- 60 dBc 至 10 MHz
方波	上升和下降時間：< 22 ns
三角波	線性誤差：< 0.5 % 至 30 kHz
正斜波和負斜波	線性誤差：< 0.5 % 至 30 kHz
正脈沖和負脈沖	上升和下降時間：< 22 ns
多電平方波	每個周期多達 16 個步長，每一步都可以選擇幅度（10 位分辨率）和持續時間（1 到 1024 個樣本）。高于 27 kHz 時，可能會產生 36 ns 的邊沿不確定性。上升和下降時間：< 22 ns
任意波形（和復雜波形）	ROM 中預編程有多種“復雜”波形。可通過數字接口加載另外五種用戶定義的波形，這些波形存儲在非易失性 RAM 中。頻率范圍：在頻率超出 27 kHz 前，可持續輸出所有波形點，超過 27 kHz 時，儀器會對這些波形點采樣。樣本數：1024 個 10 位樣本噪聲：幅值和偏移量可變的寬帶噪聲。
對稱性	范圍：正弦波 – 1 % 至 99 %（所有頻率）；其他波形 – 1 % 至 99 %（30 kHz），20 % 至 80 %（10 MHz）分辨率：0.1 %

主輸出
輸出阻抗	50 Ω 或 600 Ω，可切換
幅值	5 mV 至 20 V pk-pk 開路（50 Ω/600 Ω 時為 2.5 mV 至 10 V）。輸出可以指定為 V-H：2 （開路值）或者 pk-pk、RMS 或 dBm 狀態下的 V（特性阻抗的電壓）。請注意，在正或負脈沖模式下，幅度范圍為 2.5 mV 至 10 V pk-pk O/C。
準確度	50 Ω/600 Ω、1 kHz 時通常為 ±3 % ±1 mV
平坦度	±0.2 dB 至 500 kHz；±1 dB 至 10 MHz
脈沖像差	< 5 % + 2 mV
直流偏移	50 Ω/600 Ω 時，± 10 V。偏移加上信號峰值的限值為 ± 10 V（50 Ω/600 Ω 時）
分辨率	3 位，或?qū)τ诜群推茷?1 mV

調制
振幅調制	載波頻率：0.1 mHz 至 10 MHz載波波形：所有厚：0 至 100 %；分辨率 1 %內部源：1 kHz 的固定正弦波或 0.005 Hz 至 50 kHz 的方波外部：請參閱“VCA 輸入”一節
移頻鍵控 (FSK)	在兩個頻率之間以切換信號源定義的速率進行的相位相干切換載波頻率：0.1 mHz 至 10 MHz載波波形：所有切換重復率：從直流到 50 kHz（內部），從直流到 1 MHz（外部）切換信號源：內部：來自鍵盤或觸發發生器。外部：來自 EXT TRIG（外部觸發）輸入或遠程接口

工作模式
觸發/脈沖	相位相干信號鍵控 - 觸發信號的每個正邊沿將產生一個載波脈沖，其開始和停止于起始/停止相位設置指定的相位角處。載波頻率：0.1 mHz 至 10 MHz載波波形：所有周期數：1 至 1023（分辨率，1 個周期）或 0.5 至 511.5（分辨率，1/2 個周期）觸發重復比率：從直流到 50 kHz（內部），從直流到 1 MHz（外部）源：內部：來自鍵盤或觸發發生器。外部：來自 EXT TRIG（外部觸發）輸入或遠程接口
門控	非相位相干信號鍵控 - 門控信號為高時輸出打開，門控信號為低時輸出關閉。載波頻率：0.1 mHz 至 10 MHz載波波形：所有觸發重復比率：從直流到 50 kHz（內部），從直流到 1 MHz（外部）門控源：內部：來自鍵盤或觸發發生器。外部：來自 EXT TRIG（外部觸發）輸入或遠程接口
掃頻	載波波形：所有掃頻模式：線性或?qū)?shù)，單次或連續掃頻寬度：0.1 mHz 至 10 MHz。相位連續。開始和停止頻率的獨立設置。掃頻時間：10 ms 至 999 s（3 位分辨率）標記：兩個標記，掃頻期間可變。可在 TRIG/SWEEP OUT（觸發/掃頻輸出）插口處使用掃頻觸發源：掃頻可自由運行或從鍵盤、EXT TRIG（外部觸發）輸入和遠程接口觸發運行
跳頻	可以從功能、頻率、幅度、偏移和持續時間方面定義多達 16 種不同的“跳頻”波形。可設置每步的持續時間，1 ms 至 60 s。
開始/停止階段	載波頻率：0.1 mHz 至 1 MHz（至少）載波波形：所有范圍：–360 至 +360 度分辨率：1 度準確度：通常為 1 度至 30 kHz
觸發發生器	內部源：0.005 Hz 至 50 kHz 方波，可以 20 us 的步長進行調整。3 位分辨率。可從 TRIG/SWEEP OUT（觸發/掃頻輸出）插口作為外部使用。

輔助輸出

對稱的 CMOS/TTL 電平和主輸出的頻率以及起始-停止相位的相位設置

觸發/掃頻輸出

多功能輸出取決于模式。但在掃頻模式下除外，在該模式下，輸出是觸發發生器在 1 kW、CMOS/TTL 電平下的輸出。

在掃頻模式下，輸出為三電平波形，在掃頻開始時由高電平 (+4 V) 變?yōu)榈碗娖?(0 V)，并且每個標記點處會出現 1 V 的窄脈沖。

輸入
外部觸發	頻率范圍：從直流到 1 MHz信號范圍：TTL (1.5 V) 閾值，大輸入為 ± 10 V低配置脈沖寬度：50 ns
VCA 輸入	頻率范圍：直流 - 100 kHz信號范圍：對于大輸出時 100% 的電平變化為 2.5 V輸入阻抗：典型值為 6 kΩ

鎖相
時鐘輸入/輸出	TTL/CMOS 閾值電平；輸出阻抗以典型值 50Ω 作為輸出
同步輸出	來自典型值 50 Ω 的 TTL/CMOS 邏輯電平。來自這些插口的信號用于對兩臺或兩臺以上的發生器進行鎖相。

接口
RS-232	可變波特率，大波特率為 9600。9 針 D 型連接器。
IEEE-488	符合 IEEE488.1 和 IEEE488.2

通用規范
顯示屏幕	20 字符 x 4 行的字母數字 LCD 顯示器
數據輸入	用鍵盤選擇模式、波形等；直接用數字鍵或旋轉控件來輸入數值。
存儲的設置	在電池供電的存儲器中可以存儲和調取多達 9 組完整的儀器設置。
尺寸	高度為 3U (130 mm)；寬度為 212 mm（半機架），長度為 330 mm
重量	4.1 kg (9 lb)
電源	100 V ac，110 至 120 V ac 或 220 至 240 V ac +/– 10 %，50/60 Hz ac，內部可調；大值為 30 VA。
工作范圍	+5 °C 至 40 °C，20 % 至 80 % 相對濕度
存儲溫度	–20 °C 至 +60 °C
選項	IEEE-488 接口；19 英寸機架安裝套件

型號	描述
271	帶串行電纜的 10 MHz DDS 函數發生器

通用配件:

配件	描述
Y200H	機架安裝工具
