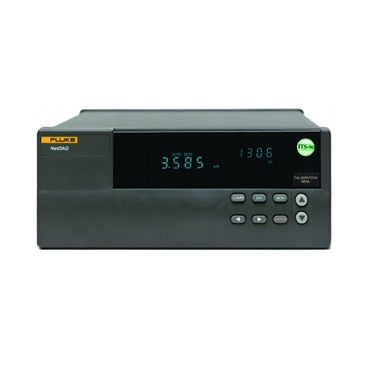

美國福祿克FLUKE 網絡型高速數據采集器 2640A

美國福祿克FLUKE 網絡型高速數據采集器 2640A

數據采集，高達 1,000 讀數/秒 20 個模擬輸入通道可擴展到多達 400 個通道 廣泛的可選繪圖和趨勢分析功能 可選墻壁、機柜或機架安裝 可連接到以太網網絡 替換圖表記錄儀

NetDAQ 數據采集器提供了強大的硬件和軟件組合，是中小規模過程監控和測試系統的理想選擇。它們會滿足不斷上升的測量、記錄和分析工具需求，使您能夠提高產品質量，大幅提高流程效率，并滿足監管要求。積木式 20 通道單元可搭建擴展到多達 400 個通道的集成系統。可在兩種型號之間進行選擇，速度高達 1000 rps，精度高達 0.01％。所有 NetDAQ 均利用福祿克專利的通用輸入模塊，該模塊20通道的每一個，都可接受任意模擬輸入類型組合，而不需要外部信號調節。只需給通用輸入模塊事先接好線，即可直接測量溫度、直流電壓、交流電壓、電阻、4-20 mA 的電流和頻率。（有關詳細信息，請參閱本節的“通用輸入模塊”。）

分布式 NetDAQ 系統可直接插入到現有網絡，將數據直接發送到 PC。這樣可以節省設置新網絡的成本，并允許多個用戶同時實時查看數據。NetDAQ 設備也可以用作便攜式專用系統，連接到筆記本電腦進行維護、產品驗證、研究和排除應用程序故障。

立即下載帶 Trend Link 演示軟件的 Hydra Logger！

下載數據采集軟件和硬件演示指南，本指南包含一些練習，可讓您快速熟悉用于數據采集和分析的福祿克軟件和硬件的功能。本指南涵蓋 NetDAQ Logger、Hydra Logger 和 Trend Link for Fluke 演示。下載本教程的 Adobe Acrobat 版本。(488k)

功能概覽：

• 數據采集，高達 1,000 讀數/秒

• 20 個模擬輸入通道可擴展到多達 400 個通道

• 廣泛的可選繪圖和趨勢分析功能

• 可選墻壁、機柜或機架安裝

• 可連接到以太網網絡

• 替換圖表記錄儀

• 系統配置
  以您希望的方式設置 NetDAQ 系統。您可以通過幾種不同的方式設置 NetDAQ 系統。配置一個隔離的系統，使用高速通信線路以菊花鏈方式將多達 20 個 NetDAQ 設備連接到 PC。這一快速簡單的方法可將實時數據直接發送到 PC。

• 或者，將 NetDAQ 設備直接添加到貴公司的網絡中。共享網絡布線和已安裝的硬件可以節省時間和費用。而且，如果您愿意的話，網絡上的所有用戶可以通過一個簡單的方法來訪問您收集的數據。

• 第三個配置選項是將隔離的 NetDAQ 系統添加到貴公司的網絡中。這種方法將數據采集應用程序與貴公司的網絡隔離，并且仍可提供多用戶查看的優點。高速應用程序不會因網絡的運行速度而減慢，關鍵應用程序完全不受網絡故障的影響。

• 高速通信可使您更輕松地獲得采集結果。無論您如何設置數據收集系統，高速網絡通信都可提供諸多好處。它使您能夠在多個位置使用 NetDAQ 設備執行分布式應用程序。在這些應用程序中，當數據剛被實時收集回來，多個 PC 用戶就可以查看監測。通過支持來自多臺儀器的高達 3000 讀數/秒 (rps) 的速度來保持高吞吐量。即使是長距離，也可保證結果的高可靠性。

  選擇您需要的性能級別
  NetDAQ 系統是一個模塊化系統，可擴展至多達 400 個通道。通過將 20 通道單元作為積木塊，您可以購買應用所需數量的通道。以后可以根據需要增加設備單元。

  因為每個應用情況均不相同，我們提供了不同精度和測量速率供選擇，以滿足您的應用需求。2640A 提供 0.01% V dc - 0.3oC TC 精度和 18 位分辨率，每秒掃描 6 至 100 個通道。2645A 每秒可以掃描 48 至 1000 個通道，提供 16 位分辨率和 0.01% V dc - 0.6oC TC 精度。

  所有型號均提供一個累加器輸入通道，多可記錄 4,294,967,295 個“開/關”事件。此通道進行連續采樣，并與其他輸入通道的每次掃描一起記錄。

  每個模擬和計算通道有兩個用戶自定義的報警限制，可獨立配置為高、低或關閉，并指定給 8 個數字 I/O 線路之一，然后根據報警條件啟動操作。或者，這些數字 I/O 線路可獨立用作接點閉合、開關或 TTL 電平的輸入。

  應用程序軟件
  強大的應用程序軟件可幫助輕松制定實時決策。NetDAQ Logger for Windows 軟件使配置和重新配置系統變得非常簡單。這一直觀的軟件通過圖形方式繪制數據，這樣您就可以快速制定決策。憑借其高級趨勢分析功能，您可以在歷史數據的背景中查看實時數據，比較多個通道，或放大特定的時間跨度。您還可以直接從 NetDAQ Logger 也可打印圖形。若要作進一步的分析或生成報告，請將圖形或數據剪切并粘貼到 Word 處理器或電子表格程序中。適用于 NetDAQ 的 LabVIEW 驅動程序也可從此網站獲得。

  立即下載帶 Trend Link 演示軟件的 Hydra Logger！
  系統要求：



  數據采集軟件和硬件演示指南
  此演示指南包含一些練習，可讓您快速熟悉用于數據采集和分析的福祿克軟件和硬件的功能。本指南涵蓋 NetDAQ Logger、Hydra Logger 和 Trend Link for Fluke 演示。下載本教程的 Adobe Acrobat 版本。(488k)
  使用通用輸入模塊進行輕松配置
  通過 NetDAQ 的通用輸入模塊，您可以輕松測量幾乎任何電氣或物理參數，而無需更改硬件或增加外部信號調節。您可以將直流電壓、交流電壓、熱電偶、電流、RTD、電阻（2 - 4 線）或頻率測量輸入的任意組合直接連接到該輸入模塊。福祿克專有的信號調節功能直接內置在 NetDAQ 設備中，從而消除了購買外部調節模塊的需要。

  2640A NetDAQ 能夠以 100 rps 的速度測量高達 300V 的電壓。2645A 是其同類產品中款能夠以每秒 1000 個讀數的速度直接測量多個高達 50V 電壓輸入的設備。通過 Mx+B 定標，

• 486（或更好的）PC

• Windows（32 位）

• 4 MB RAM

• 5 MB 可用硬盤空間
