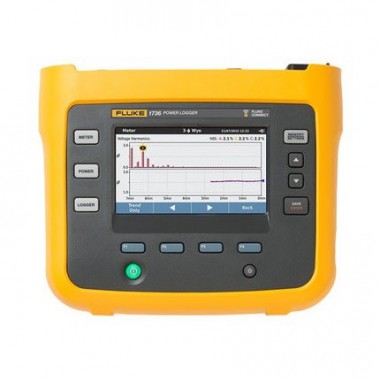

美國福祿克FLUKE Fluke 1736 電能質量記錄儀
主要測量：自動捕捉和記錄電壓、電流、功率、諧波和相關電能質量值。
主要測量：自動捕捉和記錄電壓、電流、功率、諧波和相關電能質量值。
兼容 Fluke Connect?*： 您可以通過儀器在本地查看數據，或通過 Fluke Connect 移動應用和桌面軟件遠程查看數據。
儀器供電方便：直接從測量電路給儀器供電。
高安全級別： 進戶線和下游負載額定使用 600 V CAT IV/1000 V CAT III 安全等級滿足進戶線和下游使用。
測量所有三相和零線： 隨附 4 個柔性電流探頭。
全面記錄： 該設備上可以存儲 20 多個不同的記錄數據會話包。實際上，所有的測量值均自動記錄，讓您不再丟失測量趨勢。甚至可以在日志記錄期間以及下載前查看這些趨勢，進行實時分析。
捕捉暫降、暫升和浪涌電流： 包括事件波形屏幕截圖和高分辨率 RMS 趨勢圖以及日期、時間戳和嚴重程度，以幫助查出電能質量問題的潛在根源。
明亮的彩色觸摸屏： 在全圖形化顯示屏上就能方便地進行實地分析和數據檢查。
優化的用戶界面： 每次根據指示按照?qǐng)D形化步驟進行快速設置后，均就能獲取正確的數據；而且借助智能化驗證功能可降低設備連接的不確定性。
通過前置面板或 Fluke Connect 應用完成“現場設置： 無需返回辦公室進行下載和設置，也不必?cái)y帶計算機至配電間。
Energy Analyze Plus 應用軟件： 通過我們的自動化報告下載和分析
能源消耗和電能質量健康狀態的每個細節。
產品概述: Fluke 1736 電能質量記錄儀
更優的可視性，更高的可靠性，做出更關鍵的電能質量和能耗決策
Fluke 1736 三相電能質量記錄儀兼容 Fluke Connect? 移動應用和桌面軟件，讓您獲得所需數據實時做出重要的電能質量和電能量決策。1736 機型是進行能源分析和基本電能質量記錄的不二之選，它能自動獲取和記錄超過 500 個電能質量參數，讓您對所需數據有更好的可視性，以優化系統可靠性并節省資金。

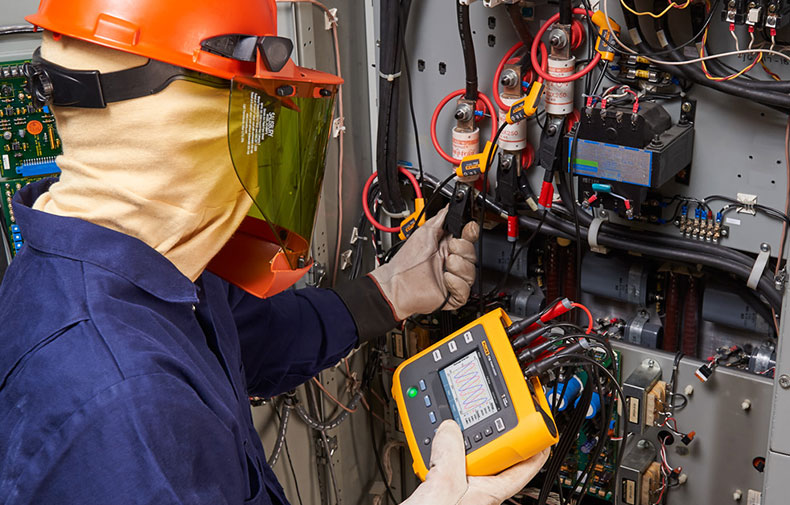

借助優化的用戶界面、柔性電流探頭和智能測量檢定功能，您可以通過檢定和糾正常見連接錯誤來減少測量錯誤，使得設置比以往更方便，降低測量不確定性。通過 Fluke Connect? 應用遠程訪問數據并與您的團隊共享，讓您可以保持更安全的工作距離并實時做出重要決策，不再需要防護用品、實地到場檢查。您還可以使用隨附的 Fluke Energy Analyze Plus 軟件包，便捷地為測量結果繪制圖表，幫助識別問題并創建詳細報告。
Fluke 1736 是一般用途中出眾的電能質量記錄儀。如果您需要一款擁有同樣強大電能量分析能力、電能質量記錄功能更強的儀器，F(xiàn)luke 1738 便是您的理想之選。
| 技術規格 | |||||
| 精確度 | |||||
| 參數 | 量程 | 分辨率 | 在參考條件下的基本精度（讀數百分比 + 滿量程百分比） | ||
| 電壓 | 1000 V | 0.1 V | ±(0.2% + 0.01%) | ||
| 電流：直接輸入 | i17xx-flex 1500 12" | 150 A | 0.1 A | ±(1% + 0.02%) | |
| 1500 A | 1 A | ±(1% + 0.02%) | |||
| i17xx-flex 3000 24" | 300 A | 1 A | ±(1% + 0.03%) | ||
| 3000 A | 10 A | ±(1% + 0.03%) | |||
| i17xx-flex 6000 36" | 600 A | 1 A | ±(1.5% + 0.03%) | ||
| 6000 A | 10 A | ±(1.5% + 0.03%) | |||
| i40s-EL clamp | 4 A | 1 mA | ±(0.7% + 0.02%) | ||
| 40 A | 10 mA | ±(0.7% + 0.02%) | |||
| 頻率 | 42.5 Hz 至 69 Hz | 0.01 Hz | ±(0.1%) | ||
| 輔助輸入 | ±10 V 直流 | 0.1 mV | ±(0.2% + 0.02%) | ||
| 電壓小值/大值 | 1000 V | 0.1 V | ±(1% + 0.1%) | ||
| 電流小值/大值 | 由附件定義 | 由附件定義 | ±(5% + 0.2%) | ||
| 電壓 THD | 1000% | 0.1% | ±0.5 | ||
| 電流 THD | 1000% | 0.1% | ±0.5 | ||
| 2 至 50 次電壓諧波 | 1000 V | 0.1 V | ≥ 10 V: ± 讀數的 5% | ||
| < 10 V: ±0.5V | |||||
| 2 至 50 次電流諧波 | 由附件定義 | 由附件定義 | ≥ 電流量程的 3%：± 讀數的 5% | ||
| < 電流量程的 3%：± 量程的 0.15% | |||||
| 不平衡 | 100% | 0.1% | ±0.2 | ||
| 固有不確定性 ±（讀數百分比 + 量程百分比）1 | |||||
| 參數 | 影響量 | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| 有功功率 P | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 有功能量 (Ea) | PF ≥ 0.99 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 視在功率 S | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 視在能量 Eap | 0 ≤ PF ≤ 1 | 1.2% + 0.005% | 1.2% + 0.0075% | 1.7% + 0.0075% | 1.2% + 0.005% |
| 無功功率 Q | 0 ≤ PF ≤ 1 | 已測量的視在功率的 2.5% | |||
| 無功能量 Er | 0 ≤ PF ≤ 1 | 已測量的視在功率的 2.5% | |||
| 功率因數 PF | - | ±0.025 | |||
| 位移功率因數 | - | ±0.025 | |||
| DPF/cos?0?1 | - | ±0.025 | |||
| 量程的額外不確定度1 | VP-N>250 V | 0.015% | 0.0225% | 0.0225% | 0.015% |
| 1量程 = 1000 V x Irange 參考條件：
| |||||
| 電氣技術指標 | |
| 電源 | |
| 電壓量程 | 使用安全的輸入插頭通過測量電路供電時為 100 V 至 500 V |
| 使用標準電源線時為 100 V 至 240 V (IEC 60320 C7) | |
| 功耗 | 大為 50 VA（使用 IEC 60320 輸入時大為 15 VA） |
| 能效 | ≥ 68.2%（符合能效規范） |
| 大空載損耗 | < 0.3 W（僅當使用 IEC 60320 輸入時） |
| 主電源頻率 | 50/60 Hz ± 15% |
| 電池 | 鋰離子電池 3.7 V, 9.25 Wh（客戶可進行更換） |
| 電池供電的運行時間 | 標準操作模式下 4 小時，節電模式下高可達 5.5 小時 |
| 充電時間 | < 6 小時 |
| 數據采集 | |
| 分辨率 | 16 位同步采樣 |
| 取樣頻率 | 50/60 Hz 時為 10.24 kHz，與電源頻率同步 |
| 輸入信號頻率 | 50/60 Hz（42.5 至 69 Hz） |
| 接線方式類型 | 1-φ，1-φ IT，分相，3-φ delta，3-φ wye，3-φ wye IT，3-φ wye 平衡，3-φ Aron/Blondel（兩表法），3-φ 開腳delta，僅電流（負載分析） |
| 數據存儲 | 內部閃存（用戶無法更換） |
| 內存容量 | 典型值：10 個為期 8 周、間隔為 1 分鐘和 500 個事件的記錄會話1 |
| 1可能的記錄會話數和記錄周期取決于用戶的需求。 | |
| 基本間隔 | |
| 測量的參數 | 電壓、電流、Aux、頻率、THD V、THD A、功率、功率因數、基波功率、DPF、電能量 |
| 平均間隔 | 1 秒、5 秒、10 秒、30 秒、1 分鐘、5 分鐘、10 分鐘、15 分鐘、30 分鐘 |
| 平均時間小/大值 | 電壓、電流：每半周期更新的全周波 RMS （URMS1/2 符合 IEC61000-4-30 Aux、功率：200ms |
| 需求間隔（能量?jī)x表模式） | |
| 測量的參數 | 電能（Wh、varh、VAh）、PF、大需量、電費成本 |
| 間隔 | 5 分鐘、10 分鐘、15 分鐘、20 分鐘、30 分鐘，關 |
| 電能質量測量 | |
| 測量的參數 | 電壓、頻率、不平衡、電壓諧波、THD V、電流、諧波、THD A、TDD |
| 平均間隔 | 10 分鐘 |
| 單次諧波 | 2 至 50 次諧波 |
| 總諧波失真 | 按 50 次諧波計算 |
| 事件 | 電壓：暫降、暫升、中斷，電流：浪涌電流 |
| 觸發記錄 | 每半周期更新的全周波電壓和電流 RMS（Urms1/2 符合 IEC61000-4-30） |
| 電壓和電流波形 | |
| 符合標準 | |
| 諧波 | IEC 61000-4-7：Class 1 |
| IEEE 519（短時間諧波） | |
| 電能質量 | IEC 61000-4-30 S 級，IEC62586-1（PQI-S 設備） |
| 功率 | IEEE 1459 |
| 電能質量合規性 | EN50160（用于測量參數） |
| 接口 | |
| USB-A | 通過 U 盤進行文件傳輸，固件更新 大電流：120 mA |
| WiFi | 通過直接連接或 WiFi 網絡進行文件傳輸和遠程控制 |
| 藍牙 | 從 Fluke Connect? 3000 系列模塊讀取輔助測量數據（需要 1738 或 1736 升級選項） |
| USB-mini | 將數據下載到 PC |
| 電壓輸入 | |
| 輸入數量 | 4 個（三相和零線） |
| 大輸入電壓 | 1000 Vrms、CF 1.7 |
| 輸入阻抗 | 10 MΩ |
| 帶寬 (-3 dB) | 42.5 Hz - 3.5 kHz |
| 縮放 | 1:1、可變 |
| 電壓安全等級 | 1000 V CAT III/600 V CAT IV |
| 電流輸入 | |
| 輸入數量 | 4 個，自動為連接的傳感器選擇模式 |
| 輸入電壓 | 電流鉗輸入： 500 mVrms/50 mVrms；CF 2.8 |
| Rogowski 羅氏線圈輸入 | 50 Hz 時為 150 mVrms/15 mVrms，60 Hz 時為 180 mVrms/18 mVrms；波峰系數 4；全部位于探頭額定量程內 |
| 量程 | 使用細柔性電流探頭 i17XX-flex1500 12” 為 1 A 至 150 A/10 A 至 1500 A |
| 使用細柔性電流探頭 i17XX-flex3000 24” 為 3 A 至 300 A/30 A 至 3000 A | |
| 使用細柔性電流探頭 i17XX-flex6000 36” 為 6 A 至 600 A/60 A 至 6000 A | |
| 40 mA 至 4 A/0.4 A 至 40 A（40 A 電流鉗 i40s-EL） | |
| 帶寬 (-3 dB) | 42.5 Hz - 3.5 kHz |
| 縮放 | 1:1、可變 |
| 輔助輸入 | |
| 輸入數量 | 2 |
| 輸入范圍 | 0 至 ± 10 V 直流，1 個讀數/秒 |
| 變比系數（2014 年起適用） | 格式：mx + b（增益和偏移）用戶可配置 |
| 單位顯示（2014 年起適用） | 用戶可進行配置（7 個字符，例如 °C、psi 或 m/s） |
| 無線連接 | |
| 輸入數量 | 2 |
| 支持的模塊 | Fluke Connect? 3000 系列 |
| 采集 | 1 個讀數/秒 |
| 環境規范 | |
| 工作溫度 | -10 °C 至 +50 °C（14 °F 至 122 °F） |
| 存放溫度 | -20 °C 至 +60 °C (-4 °F 至 140 °F)，包括電池：-20 °C 至 +50 °C (-4 °F 至 122 °F) |
| 工作濕度 | 10 °C 至 30 °C（50 °F 至 86 °F）高相對濕度 95% |
| 30 °C 至 40 °C（86 °F 至 104 °F）高相對濕度 75% | |
| 40 °C 至 50 °C（104 °F 至 122 °F）高相對濕度 45% | |
| 工作海拔 | 2000 m（高達 4000 m 時下降為 1000 V CAT II/600 V CAT III/300 V CAT IV） |
| 存放海拔 | 12,000m |
| 外殼 | IP50（符合 EN60529） |
| 振動 | MIL-T-28800E，類型3，III 級，B 式 |
| 安全等級 | IEC 61010-1 |
| IEC 電源輸入：過電壓類別 II，污染等級 2 | |
| 電壓端：過電壓類別 IV，污染等級 2 | |
| IEC 61010-2-031：CAT IV 600 V / CAT III 1000 V | |
| 電磁兼容性 | EN 61326-1：工業 CISPR 11：Group 1，Class A |
| 韓國 (KCC)：A 類設備（工業廣播和通訊設備） | |
| USA (FCC)：47 CFR 15 B 部分。按照第 15.103 條規定，本產品被視為免稅設備 | |
| 溫度系數 | 0.1 x 精度指標/°C |
| 通用技術規格 | |
| 彩色 LCD 顯示屏 | 4.3 英寸有源矩陣 TFT, 480 像素 x 272 像素, 電阻式觸摸屏 |
| 保修期 | 儀器和電源： 兩年（不包括電池） |
| 配件：一年 | |
| 校準周期：兩年 | |
| 尺寸 | 儀器： 19.8 x 16.7 x 5.5 cm (7.8 x 6.6 x 2.2 in) |
| 電源：13.0 x 13.0 x 4.5 cm (5.1 x 5.1 x 1.8 in) | |
| 儀器連接電源時：19.8 x 16.7 x 9 cm (7.8 x 6.6 x 3.5 in) | |
| 重量 | 儀器：1.1 kg (2.5 lb) |
| 電源：400 g (0.9 lb) | |
| 防篡改保護 | 防盜鎖槽 |
| i17xx-flex 1500 12” 柔性電流探頭技術指標 | |
| 測量量程 | 1 至 150 A 交流電/ 10 至 1500 A 交流電 |
| 無損電流 | 100 kA (50/60 Hz) |
| 參考條件下的固有誤差* | 讀數的 ±0.7% |
| 173x + iFlex 精確度 | ±（讀數的 1% + 量程的 0.02%） |
| 超出工作溫度范圍的溫度系數 | 讀數的 0.05%/°C，讀數的 0.09%/°F |
| 工作電壓 | 1000 V CAT III, 600 V CAT IV |
| 探頭電纜長度 | 305 mm (12 in) |
| 探頭電纜直徑 | 7.5 mm (0.3 in) |
| 小彎曲半徑 | 38 mm (1.5 in) |
| 輸出電纜長度 | 2 m (6.6 ft) |
| 重量 | 115 g |
| 探頭電纜材質 | TPR |
| 連接器材質 | POM + ABS/PC |
| 輸出電纜 | TPR/PVC |
| 工作溫度 | 測試環境下導線溫度為 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超過 80 °C (176 °F) |
| 非工作狀態下溫度 | -40 °C 至 +80 °C（-40 °F 至 176 °F） |
| 工作狀態下的相對濕度 | 15% 至 85% 非冷凝 |
| IP 等級 | IEC 60529:IP50 |
| 保修期 | 1 年 |
* 參考條件：
| |
