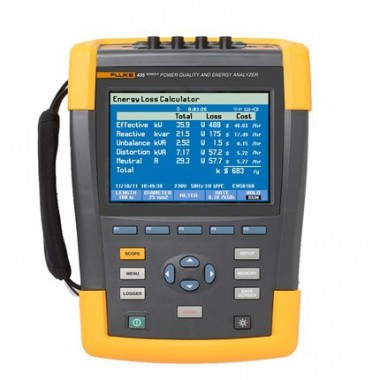

美國福祿克FLUKE Fluke 437-II/437-2 400Hz 電能質量和能量分析儀
400 Hz 測量： 通過提高電源頻率至 400 Hz，變壓器和電機比 50 和 60 Hz 時的體積更小、質量更輕
專為運輸應用而設計
Fluke 437 系列 II 400Hz 電能質量和能量分析儀專為國防和航空工業而設計。 437 II 能夠測量高達 400 Hz 的頻率，是在潛艇、飛機及其他的運輸應用中進行作業的人員必備工具。
應用
|
400 Hz 測量： 通過提高電源頻率至 400 Hz，變壓器和電機比 50 和 60 Hz 時的體積更小、質量更輕，更加有利于飛機、潛艇、宇宙飛船和其他軍用設備和手持工具的應用。 437 II型號實現了此類航空和軍用系統電能質量的測量。
功率逆變器效率： 同時測量電力電子系統的交流輸出功率和直流輸入功率（使用可選的直流電流鉗）。
電參數波形數據捕獲： 捕獲快速變化的 RMS 數據，顯示半周期和波形來描述電氣系統動態特性（發電機起動、UPS 切換等等）。
能量損失分析器： 通過對標準的有功和無功功率測量、不平衡和諧波功率進行量化，以確定電能損失造成的財務成本。
實時故障排除： 使用光標和縮放工具分析趨勢。
安全級別： 引入線額定使用 600 V CAT IV/1000 V CAT III。
測量所有三相和中性線： 內置 4 個柔性電流探頭，增強的細柔性設計以適合緊密的位置。
自動趨勢分析： 每次測量都會自動記錄，無需進行任何設置。
系統監測器： 根據 EN50160 電能質量標準，在一個屏幕上顯示 10 個電能質量參數。
記錄儀功能： 可配置任何測試條件，可按用戶定義的間隔記錄多 600 個參數。
查看圖形和生成報告： 附帶分析軟件。
電池壽命： 鋰離子電池組每次充電可運行 7 小時。
電參數波形數據捕獲 | |||
| 功率逆變器效率 功率逆變器負責將直流電流轉換成交流電流或?qū)⒔涣麟娏鬓D(zhuǎn)換成直流電流。 太陽能發電系統通常具有一個能從太陽能電池中吸收能量并將其轉換為有用交流電能的逆變器。 逆變器會隨時間而老化，需定期檢查。 通過比較輸入和輸出功率，可以得出系統效率。 435 和 437 II 型號可通過同時測量系統的直流和交流功率，測定逆變器效率，從而確定在轉換過程中損失了多少功率。 | |||
 | 統一功率分析
| ||
| 這些統一功率分析計算用于量化因電能質量問題引起的電能量損失成本。 計算內容還包括具體的設施信息，“電能量損失分析器終確定設施因電能量浪費而造成的成本損失。 | |||
 | 自動趨勢分析 - 快速查看趨勢 | ||
系統監測器 － 易于按照 EN50160 來檢查性能
只需借助一個按鈕，這種獨特的系統監測器便能讓您總覽電力系統的性能，并能檢查輸入的電能是否符合 EN50160 限值或是您自己的定制規格。 總覽信息顯示在單個屏幕上，并有顏色標記條清楚地標出哪些參數超出了限值。
系統監測器總覽屏幕可以即時查看電壓、諧波、閃變、頻率及電壓驟降和驟升的數量是否超出設置限值。 并有一個詳細列表列出了超出設置限值的所有事件。
 |  |  |
| 記錄功能可讓您定制測量選擇，并能即時分析用戶可選的參數。 | 測量和記錄功率 (W)、VA 和 VAR。 434 新增了能耗記錄功能。 | 可跟蹤諧波數達 50 次，并按照 IEC61000-4-7 的要求測量和記錄 THD |
產品技術指標 | ||||
| 模式 | 量程 | 分辨率 | 精度 | |
| 伏特 | ||||
| Vrms（交流 + 直流） | 434-II | 1 V 至 1000 V 相電壓 | 0.1 V | ± 0.5% 額定電壓**** |
| 435-II 和 437-II | 1 V 至 1000 V 相電壓 | 0.01 V | ± 0.1% 額定電壓**** | |
| Vpk | 1 Vpk 至 1400 Vpk | 1 V | 5% 額定電壓 | |
| 電壓峰值因數 (CF) | 1.0 > 2.8 | 0.01 | ± 5 % | |
| Vrms? | 434-II | 1 V 至 1000 V 相電壓 | 0.1 V | ± 1% 額定電壓 |
| 434-II 和 435-II | 0.1 V | ± 0.2% 額定電壓 | ||
| Vfund | 434-II | 1 V 至 1000 V 相電壓 | 0.1 V | ± 0.5% 額定電壓 |
| 435-II 和 437-II | 0.1 V | ± 0.1% 額定電壓 | ||
| 電流（精度不包括電流鉗精度） | ||||
| Amps（交流 + 直流） | i430-Flex 1x | 5 A 至 6000 A | 1:00 AM | ± 0.5% ± 5 個計數點 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 0.5% ± 5 個計數點 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ± 0.5% ± 5 個計數點 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ± 0.5% ± 5 個計數點 | |
| Apk | i430-Flex | 8400 Apk | 1 Arms | ± 5 % |
| 1mV/A | 5500 Apk | 1 Arms | ± 5 % | |
| 電流峰值因數 (CF) | 1 至 10 | 0.01 | ± 5 % | |
| Amps? | i430-Flex 1x | 5 A 至 6000 A | 1 A | ± 1% ± 10 個計數點 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 1% ± 10 個計數點 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ± 1% ± 10 個計數點 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ± 1% ± 10 個計數點 | |
| Afund | i430-Flex 1x | 5 A 至 6000 A | 1:00 AM | ± 0.5% ± 5 個計數點 |
| i430-Flex 10x | 0.5 A 至 600 A | 0.1 A | ± 0.5% ± 5 個計數點 | |
| 1mV/A 1x | 5 A 至 2000 A | 1A | ± 0.5% ± 5 個計數點 | |
| 1mV/A 10x | 0.5 A 至 200 A（僅交流電） | 0.1 A | ± 0.5% ± 5 個計數點 | |
| Hz | ||||
| Hz | Fluke 434 @ 50 Hz 額定 | 42.50 Hz 至 57.50 Hz | 0.01 Hz | ± 0.01 Hz |
| Fluke 434 @ 60 Hz 額定 | 51.00 Hz 至 69.00 Hz | 0.01 Hz | ± 0.01 Hz | |
| Fluke 435/7 @ 50 Hz 額定 | 42.500 Hz 至 57.500 Hz | 0.001 Hz | ± 0.01 Hz | |
| Fluke 435/7 @ 60 Hz 額定 | 51.000 Hz 至 69.000 Hz | 0.001 Hz | ± 0.01 Hz | |
| Fluke 437 @ 400 Hz 額定 | 340.0 Hz 至 460.0 Hz | 0.1 Hz | ± 0.1 Hz | |
| 電源 | ||||
| 瓦特（VA，var） | i430-Flex | 大 6000 MW | 0.1 W 至 1 MW | ± 1% ± 10 個計數點 |
| 1 mV/A | 大 2000 MW | 0.1 W 至 1 MW | ± 1% ± 10 個計數點 | |
| 功率因數 (Cos j/DPF) | 0 至 1 | 0.001 | ± 0.1% @ 額定負載狀態 | |
| 能量 | ||||
| kWh（kVAh，kvarh） | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ± 1% ± 10 個計數點 | |
| 能量損失 | i430-Flex 10x | 取決于電流鉗變比和額定電壓 | ± 1% ± 10 位數 不含線電阻精度 | |
| 諧波 | ||||
| 諧波次數 (n) | 直流，1 至 50 次分組： 諧波分組，根據 IEC 61000-4-7 而定 | |||
| 間諧波次數 (n) | 關閉，1 至 50 次分組： 諧波和間諧波子組，根據 IEC 61000-4-7 而定 | |||
| 電壓 (V) | %f | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.1 % |
| %r | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.4 % | |
| 0.0 至 1000 V | 0.1 V | ± 5% * | ||
| THD | 0.0 % 至 100 % | 0.10% | ± 2.5 % | |
| 電流 (A) | %f | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.1% |
| %r | 0.0 % 至 100 % | 0.10% | ± 0.1% ± n x 0.4 % | |
| 0.0 至 600 A | 0.1 A | ± 5% ± 5 個計數點 | ||
| THD | 0.0 % 至 100 % | 0.10% | ± 2.5 % | |
| 功率 | %f 或 %r | 0.0 % 至 100 % | 0.10% | ± n x 2% |
| 取決于電流鉗變比和額定電壓 | — | ± 5% ± n x 2 % ± 10 個計數點 | ||
| THD | 0.0 % 至 100 % | 0.10% | ± 5 % | |
| 相角 | -360° 至 +0° | 1° | ± n x 1° | |
| 閃變 | ||||
| Plt、Pst、Pst(1min) Pinst | 0.00 至 20.00 | 0.01 | ± 5 % | |
| 不平衡 | ||||
| 電壓 | % | 0.0 % 至 20.0 % | 0.10% | ± 0.1 % |
| 電流 | % | 0.0 % 至 20.0 % | 0.10% | ± 1 % |
| 電源信號 | ||||
| 閾值等級 | 在兩個獨立的頻率下，閾值、限值和控制信號持續時間可編程 | — | — | |
| 信號頻率 | 60 Hz 至 3000 Hz | 0.1 Hz | ||
| 相對 V% | 0 % 至 100 % | 0.10% | ± 0.4 % | |
| V3s（3 秒平均值） | 0.0 V 至 1000 V | 0.1 V | ± 5 % 額定電壓 | |
常規技術指標 | |
| 外殼 | 設計堅固且防震，帶有一體式防護皮套 用于傾斜的直立位置時，擁有 IEC60529 IP51 級防塵防水滴性 撞擊和振動 經受住 30 g 撞擊，振動等級： 按照 MIL-PRF-28800F 2 級要求為 3 g 正弦，隨機振動 0.03 g 2/Hz |
| 顯示屏 | 亮度： 200 cd/m2（一般使用電源適配器）；90 cd/m2（一般使用電池電源） 127 mm x 88 mm（153 mm/6.0 對角線）LCD 分辨率： 320 x 240 像素 對比度和亮度：用戶可調，帶溫度補償 |
| 存儲 | 標準 8GB SD 存儲卡（兼容 SDHC，F(xiàn)AT32 格式），大可選 32GB 屏幕保存和多個數據內存，可存儲包括錄像在內的數據（取決于內存容量） |
| 實時時鐘 | 對于趨勢模式、瞬變顯示和系統監測和事件捕獲的時間和日期進行標示 |
環境 | |
| 工作溫度 | 0 °C ~ +40 °C；+40 °C ~ +50 °C 電池除外 |
| 存放溫度 | -20 °C ~ +60 °C |
| 濕度 | +10 °C ~ +30 °C： 95% 相對濕度，無冷凝 +30 °C ~ +40 °C: 75% 相對濕度，無冷凝 +40 °C ~ +50 °C: 45% RH，非冷凝 |
| 大工作海拔 | CAT IV 600 V 和 CAT III 1000 V 高為 2000 m (6666 ft) CAT III 600 V 和 CAT II 1000 V 高為 3000 m (10,000 ft) 大存儲海拔為 12 km (40000 ft) |
| 電磁兼容 (EMC) | 輻射和抗干擾性符合EN 61326 (2005-12) |
| 接口 | mini-USB-B 型隔離 USB 端口，用于連接個人電腦 SD 連接卡插槽（可從儀器電池的后側訪問） |
| 保修 | 主機三年保修（零件和人工），附件一年保修 |
內含附件 | |
| 電源配件 | BC430 電源適配器，國際插頭適配器套件，BP290（單節鋰離子電池），28Wh（7 小時以上） |
| 電壓測試線 | TL430 測試導線和鱷魚夾套件 |
| 彩色編碼 | WC100 彩色編碼夾和地區性標記貼紙 |
| 柔性電流探頭 | i430flex-TF，24 inch (61cm) 長，數量 4 個 |
| 存儲卡、軟件和 PC 連接 | 8 GB SD 卡，CD 光盤上的 PowerLog 軟件（含有 PDF 格式的用戶手冊），USB 電纜（A-Bmini 插口） |
| 攜帶箱 | C1740 軟包：適用于 434-II 和 435-II；C437 帶輥輪硬盒：適用于 437-II |
| 型號名稱 | 描述 |
| Fluke 437 II | 三相電能質量和能量分析儀內含附件
* /INTL 包含標準 8 GB SD 卡，其他版本包含 Fluke FC-SD、無線 SD 卡。 |
基本型號不含電流測量探頭，必須單獨訂購IEC 61000-4-30 A 級合規性435434測量算法??電壓精確度額定電壓的 0.1%額定電壓的 0.5%時間同步可選 GPS430 配件 *利用升級套件可以增添可選功能 |
| Cables and Hardware | |
| GPS430 | GPS430 時間同步模塊 |
| Clips | |
| AC285 | SureGrip? 鱷魚夾 |
| PC Adapter and Software | |
| FLK-FC-SD CARD | Fluke Connect 無線 SD 卡 |
| 電池，充電器和適配器 | |
| BC430 | BC430 線路電壓適配器/電池充電器 |
| BP290 | Fluke 190 II 系列專用 2400 mAh 鋰電池 |
| BP291 | Fluke 190 II 系列專用 4800 mAh 高容量鋰電池 |
| EBC290 | 外部電池充電器，從儀器外部給 BP290 或 BP291 充電 |
| 電流鉗 | |
| 90i-610s | 90i-610s 1A 至 600A 交/直流電流探頭 |
| i1000s | 交流電電流探頭 |
| i3000s | 交流電電流鉗表 |
| i30s | AC/DC 電流鉗表 |
| i400s | 交流電電流鉗表 |
| i5sPQ3 | i5sPQ3、5 A 交流電流鉗表、3 件裝 |
| 選件 | |
| HH290 | ScopeMeter 190 II 系列專用掛鉤 |
| Test Leads | |
| TLS430 | Fluke TLS430 – 測試線和鱷魚夾（4 個黑色和 1 個綠色） |
| WC100 | WC100 色標本地化套件 |
