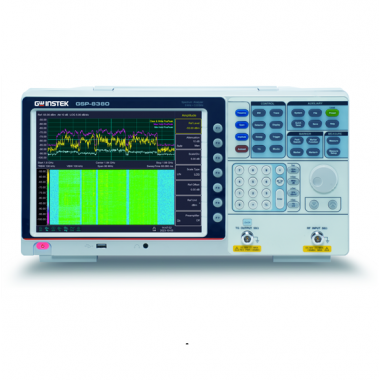

固緯GWINSTEK GSP-8000系列頻譜分析儀(GSP-8180, GSP-8380, GSP-8800)

GSP-8000系列頻譜分析儀(GSP-8180, GSP-8380, GSP-8800)

• 頻率范圍:

• -GSP-8800: 9kHz~8.0GHz

• -GSP-8380:9kHz~3.8GHz

• -GSP-8180: 9kHz~1.8GHz

• RBW: 1Hz~1MHz in 1-3-5-10 steps

• VBW: 10Hz~3MHz in 1-3-5-10 steps

• 相位噪聲:-104dBc/Hz

• 靈敏度:-160dBm/HzTypical @PreAmp On

• 內建AM/FM 解調

• 內建Time Spec功能

• 測量功能: ACPR/OCBW/CHPW, NdB BW, Pass-Fail, Freq. Counter, Noise Marker

• 內建20dB 前置放大器

• 接口:LAN, USB Host/Device

• 屏幕: 10.4”XGA 輸出(分辨率: 1024×768)

GSP-8000 系列是固緯電子全新推出的基礎型頻譜分析儀，提供三種頻率范圍，分別為 8.0GHz，3.8GHz 與1.8GHz，適用于教學研究、研發驗證、射頻產品在生產/開發階段的測試需求。整個系列提供 1Hz ~ 1MHz的分辨率帶寬 (RBW)、10Hz ~ 3MHz的視頻帶寬 (BW)、-104dBc/Hz 的相位噪聲、20d8 前置放大器、而最低的底噪可達 -160dBm/Hz(typical)。

在測量應用上，GSP-8000 內建 Time Spec 功能、AM/FM 信號解調功能、通道功率測試(Channel PowerMeasurement)功能、Pass-fai 功能等;TimeSpec功能可同時顯示功率、頻率和時間之間的關聯;ACPR/OCBW/CHPW 測試則可用來測試鄰近通道、功率占用帶寬比、通道功率等功能;Pass-Fail 功能可用來判定信號是否在所設定的范圍內;用戶可通過這些功能來進行廣泛的測量應用。

為了讓信號在測試時更容易觀測，GSP-8000 采用了 10.4”TFT LCD 大尺寸屏幕，支持 XGA(1024x768)分辨率在通信接口部分,GSP-8000提供了USB與LAN兩種接口。通過USB Host,使用者可快速抓取測量后儲存的檔案而 USB Device 與 LAN 接口則可讓用戶通過專屬的 PC軟件進行控制，或者使用對應的指令集設計所需的程序。

電源線、安全指南、USB Cable
