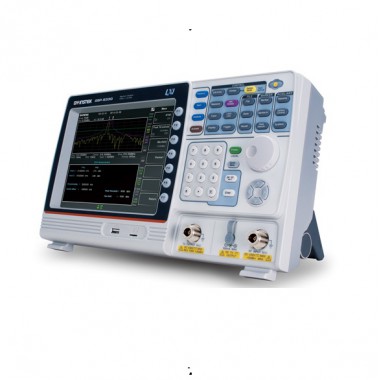

GSP-9330
頻率范圍：9kHz~3.25GHz
頻率穩定度：0.025ppm 老化率：1ppm
RBW：1Hz~1MHz(3dB) 6dB EMI 濾波器：200Hz, 9kHz,120kHz,1MHz
最快掃描時間：204us
靈敏度：-149dBm/Hz（@前置放大器開啟）
內置前置放大器，50dB衰減器及序列功能
內置EMC預測功能
內置2FSK分析，AM/FM/ASK/FSK解調&分析
內置p1dB點，諧波，通道功率，N-dB帶寬，頻率計數，時域功率測量，
OCBW,ACPR,SEM,TOI,CNR,CTB,CSO,噪聲記號，門控掃描
內置光譜圖，拓譜圖和分窗顯示模式
遠程控制EMI測量軟件：SpectrumShot
遠程控制接口：LAN,USB,RS-232c
選配：跟蹤源，GPIB接口，電池組
GSP-9330是一款3.25GHz的高速測試的頻譜分析儀，最快掃描速度為204uS。用戶通過快速掃描時間可輕松處理和分析調制信號。調制信號處理的關鍵是快速掃描時間和信號解調功能。除了模擬AM / FM解調和分析功能，GSP-9330也提供ASK/FSK和2FSK數字信號的解調和分析功能。如今，EMC的問題對產品設計過程至關重要。因此，GSP-9330合并了EMC預測解決方案以促進EMC測試。GSP-9330簡易的EMC預測過程大大的縮短了用戶產品發布的時間。
A．快速信號掃描
對頻譜分析儀而言，速度是重要的規格。GSP-9330提供高達204us的掃描速度。用戶通過快速掃描時間識別和分析各種快速或瞬態信號。如頻率/調幅信號，藍牙跳頻信號，調諧壓控振蕩器或其它在在ISM頻帶的干擾信號。
FM 信號監控 臺灣3G電信信號
B. 調制信號分析
2FSK調變因為低設計成本及低耗電特點而被廣泛地使用在低功率及低數據傳輸速率的射頻通訊應用。今日2FSK調變科技使用在大量不同的產品及系統里，如消費性電子產品，車用電子，RFID，自動讀取電表及工業控制裝置等等。2FSK分析可以測量的參數包含載波功率, FSK頻偏, 載波頻率 & 載波頻率偏移測量。使用者可以設定判斷條件于頻偏及載波偏移以快速判斷測試結果。
RFID 和光通訊系統常使用幅移鍵控法(Amplitude Shift Keying , ASK)，而無線電話、傳呼系統和RFID等等許多的應用則是使用頻移鍵控法(Frequency Shift Keying, FSK)。ASK/FSK解調及分析測量的參數，包括調幅深度，頻偏，載波功率和載波頻率偏移，符號碼及波形。用戶可以設定調幅深度，頻偏，載波功率和載波偏移的合格／失敗測試結果。并提供針對 data message來判斷 preamble & sync 的功能。
AM/FM信號分析測量參數，包括調幅深度，頻偏、調變速率、載波功率、載波頻率偏移和SINAD。用戶可以設定調幅深度，頻偏，載波功率和載波偏移的判斷條件來進行快速測試結果。AM / FM解調功能可以解調及收聽AM或FM廣播信號。
2FSK信號分析 ASK/FSK信號分析與解調功能 AM/FM信號分析與解調功能
C. EMC預先診斷測試解決方案
GSP-9330內建EMI專用200/9k/120k/1MHz濾波器、20dB低噪聲放大器與Quasi-Peak/Average檢波模式，用戶可以在機器上的EMC Pretest功能中進行所需要的測試，更可搭配套件進行輻射與傳導方面的測試。
輻射測試的套件，GKT-008提供完整的近場測棒組合，可簡化復雜的量測，模擬實驗室的3m/10m遠場測試，大幅節省工程師除錯與往返實驗室的時間費用；更可搭配GSP-9330的Tracking Generator功能，進行EMS測試。
傳導測試的部分可搭配LISN與Isolated Transformer進行電磁傳導的量測，如擔心因為待測端的電壓變動較大或復雜，更可搭配Transient Limiter使測試設備更臻安全。
頻譜分析儀的英文為Spectrum Analyzer，簡稱頻譜儀。
頻譜分析儀原理
廣義上，信號頻譜是指組成信號的全部頻率分量的總集；狹義上，一般的頻譜測量中常將隨頻率變化的幅度譜稱為頻譜。
頻譜測量：在頻域內測量信號的各頻率分量，以獲得信號的多種參數。
頻譜分析儀的主要參數
頻譜分析儀的主要參數如下：
頻率指標：輸入頻率范圍，頻率掃描寬度，頻率分辨率，頻率精度，老化率, 分辨率帶寬, 顯示帶寬
幅度指標：幅度測量精度，動態范圍，相位噪聲, 底噪，1dB壓縮點，最大輸入電平, 衰減器, 前置放大器
頻譜分析儀使用
在無線通信設備、元器件和系統測量應用中，頻譜分析儀是應用廣泛的測量儀器。它測量和展現射頻信號的頻率分布。信號的頻率和振幅等訊息都可以通過頻譜分析儀進行測量和讀取。頻譜分析儀的應用非常廣泛，它可以用于遙控器測試，藍牙測試，EMC電磁兼容測試（傳導/輻射），P1dB測試，放大器測試，濾波器測試，手機維修測試，線材損耗測試，直放站測試等等。
固緯電子于1999年正式進入射頻領域，幾十年以來至今產品迅速發展，目前產品為1GHz-3.25GHz的頻率范圍。固緯所設計的頻譜分析儀，測試速度極快，超快速的掃描時間，豐富的訊號解調功能，并且導入EMI/EMC Pretest功能整合，讓測試EMI/EMC更快速。
調制信號分析及解調
電磁兼容（EMC）使用
EMI/EMC Pretest測試方案，更是能在初期發現EMI/EMC問題并且及時的處理與防治，有助于加速產品上市的時程。
輻射測試的套件GKT-008提供完整的近場探棒組合，可簡化復雜的量測，模擬實驗室的3m/10m遠場測試，大幅節省工程師除錯與往返實驗室的時間費用;也可以使用GKT-008配合GSP-9330的Tracking Generator功能進行EMS測試。
傳導測試的部分可搭配線路阻抗穩定網絡(LISN)與隔離變壓器(Isolated Transformer)進行電磁傳導的量測，如需要使用接觸式探頭進行除錯時, 若擔心因為待測端的電壓變動較大或復雜更可搭配脈沖限幅器使測試設備更安全。
GSP系列:GSP系列頻譜分析儀配置了靈活且便利的功能、人性化的用戶操作面板，透過完整的設置選單，可廣泛地應用于實驗、測量和維修服務領域。GSP系列在固緯的設計技術中表現出了顯著的成就。有很多功能被設計來執行高穩定性測量，進一步的信號分析以及高效能測量。采用的全溫度頻率穩定度，集成高效散熱機制，穩定度維持，準確的測量。開發了地形圖和譜圖顯示模式來解釋色溫圖案中的信號以執行信號持續性和時間。還提供SEM，ACPR，OCBW，CNR，CTB，CSO測量，標記頻率計數器等多種測量功能。序列功能允許建立和執行一系列測量步驟，而無需連接到。包括在內的常見的端口都是包含在遙控設計中。
快速選型
| 型號 | 頻率范圍 | 功能 | 顯示模式 | 掃描時間 | 標配接口 |
| GSP-9330 | 9KHz-3.25GHz | EMI,P1dB，AM,FM,ASK,FSK,2FSK | 光譜、拓?fù)洹㈩l譜 | 204us | USB/RS232 |
| GSP-9300B | 9KHz-3GHz | P1dB | 光譜、拓?fù)洹㈩l譜 | 204us | USB/RS232 |
| GSP-730 | 150KHz-3GHz | 30KHz，100KHz，300KHz，1MHz | 頻譜 | 300ms | USB/RS232 |
| GSP-818 | 9KHz-1.8GHz | 10Hz-500KHz，1-10步進 | 頻譜 | 10ms | USB/LAN |
| 詳細規格 | ||
| 頻率 | ||
| 頻率 | ||
| 范圍 | 9 kHz ~ 3.25 GHz | |
| 設定分辨率 | 1 Hz | |
| 頻率參考源 | ||
| 準確度 | ±[(最后調校周期 x 老化率) +溫度的穩定度+電壓供給的穩定度 | |
| 老化率 | ±1 ppm max. | 調校后經過1年時間 |
| 溫度的穩定度 | ±0.025 ppm | 0~ 50 °C |
| 電壓供給的穩定度 | ±0.02 ppm | |
| 頻率讀值穩定度 | ||
| 開始、停止、中心、標記 | ±(頻率顯示值 x 頻率參考源的準確度 + 10% x 解析帶寬 + 頻率分辨率) | |
| 掃描點數 | 最多601，最少6 | |
| 標記計數器 | ||
| 分辨率 | 1 Hz, 10 Hz, 100 Hz, 1 kHz | |
| 準確度 | ±(頻率顯示值 x 頻率參考源的準確度 + 計頻器的分辨率) | RBW/Span >=0.02 ;Mkr level to DNL>30 dB |
| 頻距 | ||
| 范圍 | 0 Hz (zero span), 100 Hz to 3.25 GHz | |
| 分辨率 | 1 Hz | |
| 準確度 | ±頻率分辨率 | RBW : 自動 |
| 相位噪聲 | ||
| 距離載波信號的偏移量 | Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz; Average ≥ 40 | |
| 10 kHz | <-88 dBc/Hz | 典型值 |
| 100 kHz | <-95 dBc/Hz | 典型值 |
| 1 MHz | <-113 dBc/Hz | 典型值 |
| 解析帶寬濾波器 | ||
| 濾波器帶寬 | 1Hz ~1MHz，按1-3-10 的順序；200 Hz, 9 kHz, 120 kHz, 1MHz | ‘-3db帶寬；-6dB 帶寬 |
| 準確度 | ± 8%, RBW = 1MHz；± 5%, RBW < 1MHz | 標示值；標示值 |
| 形狀系數 | < 4.5:1 | 典型的帶寬比率：-60dB:-3dB |
| 視訊帶寬濾波器 | ||
| 濾波器帶寬 | 1 Hz ~ 1 MHz 按 1-3-10 順序 | -3dB 帶寬 |
| 振幅 | ||
| 振幅范圍 | ||
| 量測范圍 | 100 kHz ~ 1 MHz；1 MHz~ 10 MHz；10 MHz~ 3.25 GHz | 由顯示平均噪聲位準（DANL）到+18dBm；由顯示平均噪聲位準（DANL）到+21dBm；由顯示平均噪聲位準（DANL）到+30dBm |
| 衰減器 | ||
| 輸入衰減器范圍 | 0 ~50 dB，能以1 dB 為單位進行調整 | 自動或者手動設定 |
| 最大安全輸入位準 | ||
| 平均的連續功率 | ≤ +33 dBm | 輸入衰減器的設定≥10 dB |
| 直流電壓 | ± 50 V | |
| 1dB增益壓縮 | ||
| 輸入混波器端的總功率 | > 0 dBm | 典型值；fc ≥50 MHz；關閉前級放大器 |
| 前級放大器端的總功率 | > -22 dBm 混波器的功率位準（dBm）＝輸入功率（dBm）－ 輸入衰減量（dB） | 典型值；fc ≥50 MHz；開啟前級放大器 |
| 顯示平均噪聲位準 (DANL) | ||
| 關閉前級放大器 | RF衰減量0 dB；RF輸入端連接50Ω負載; RBW 10 Hz；VBW 10 Hz；頻距500Hz ; 參考位準-60 dBm; 軌跡平均≥ 40次 | |
| 9 kHz~ 100 kHz | < -93 dBm | 標示值 |
| 100 kHz ~ 1 MHz | < -90 dBm - 3 x (f/100 kHz) dB | |
| 1 MHz ~ 2.7 GHz | < -122 dBm | |
| 2.7 GHz ~ 3.25 GHz | < -116 dBm | |
| Preamp on | RF衰減量0 dB；RF輸入端連接50Ω負載; RBW 10 Hz；VBW 10 Hz；頻距500Hz ; 參考位準-60 dBm; 軌跡平均≥ 40次 | |
| 100 kHz ~ 1 MHz | < -108 dBm - 3 x (f/100 kHz) dB | 標示值 |
| 1 MHz ~ 10 MHz | < -142 dBm | |
| 10 MHz ~ 3.25 GHz | < -142 dBm + 3 x (f/1 GHz) dB | |
| 位準顯示范圍 | ||
| 刻度 | 對數, 線性 | |
| 單位 | dBm, dBmV, dBuV, V, W | |
| 標記位準讀值 | 0.01 dB | 對數刻度 |
| 0.01 % of reference level | 線性刻度 | |
| 位準顯示模式 | 軌跡, Topographic, Spectrogram | 單一/分割窗口 |
| 軌跡數量 | 4 | |
| 檢波器 | 正峰值、負峰值、取樣、一般及RMS(非視頻), 平均值(EMI), Quasi-Peak(EMI) | 可在不同軌跡下分別設定 |
| 軌跡功能 | 清除/寫入；最高值/最低保持；檢視軌跡；空白；平均運算 | |
| 絕對振幅精度 | ||
| 絕對點數 | 中心頻率160MHz, 10kHz RBW, 1kHz VBW, 頻距100kHz, 對數單位, 1dB/每格, 峰值偵測模式, 20~30℃, 信號 0dBm | |
| 關閉前級放大器 | ± 0.3 dB | 參考位準 0dBm, 衰減量10dB |
| 開啟前級放大器 | ± 0.4 dB | 參考位準 -30dBm, 衰減量0dB |
| 頻率響應 | ||
| 關閉前級放大器 | 衰減量10 dB，參考頻率：160 MHz，20~30℃ | |
| 100kHz~2.0GHz | ± 0.5 dB | |
| 2GHz~3.25Hz | ± 0.7 dB | |
| 開啟前級放大器 | 衰減量0 dB，參考頻率：160 MHz，20~30℃ | |
| 1MHz~2GHz | ± 0.6 dB | |
| 2GHz~3.25Hz | ± 0.8 dB | |
| 輸入衰減切換不確定度 | ||
| 衰減器設定 | 0 ~50 dB，以1 dB 為單位進行調整 | |
| 不確定度 | ± 0.25 dB | 參考點：160MHz, 10dB 衰減量 |
| 解析帶寬濾波器切換不確定度 | ||
| ± 0.25 dB | 參考點：10kHz RBW | |
| 位準量測不確定度 | ||
| 整體振幅準確度 | ± 1.5 dB；± 0.5 dB | 20到30度C, 頻率>1MHz, 信號輸入0~-50dBm, 參考位準0~-50dBm, 輸入衰減量10dB, RBW 1kHz, VBW 1kHz, 信號校正后, 前級放大器關閉；典型值 |
| 旁生噪聲響應 | ||
| 二次諧波失真 | 關閉前級放大器；信號輸入位準：-30 dBm, 0dB衰減量 | |
| +35 dBm | 典型值; 10 MHz < fc < 775 MHz | |
| +60 dBm | 典型值; 775 MHz ≤ fc < 1.5 GHz | |
| 三階交互調變 | 關閉前級放大器；信號輸入位準：-30 dBm, 0dB衰減量 | |
| > 1dBm | 300 MHz ~ 3 GHz | |
| 與輸入端相關的旁生噪聲 | < -60 dBc | 輸入信號-30 dBm,衰減量為0 dB, 20到30度C |
| 殘留響應 (內在的) | <-90 dBm | 輸入端連接50Ω負載；RF 衰減量為0 dB；關閉前級放大器 |
| 掃頻 | ||
| 掃頻時間 | ||
| 范圍 | 204 us ~ 1000 s；50 us ~ 1000 s | 頻距>0Hz；頻距等于0Hz, 最小時間分辨率10us |
| 掃頻模式 | 連續, 單次 | |
| 觸發源 | 自由擷取；影像信號；外部信號 | |
| 觸發斜率 | 正或負的信號緣 | |
| 前置放大器 | ||
| 頻率范圍 | 1 MHz ~ 3.25 GHz | |
| 增益 | 18 dB | 標示值, 標準機器已內建 |
| 正面板輸入/輸出 | ||
| RF輸入 | ||
| 接頭類型 | N型母座 | |
| 阻抗值 | 50Ω, 標示值 | |
| VSWR | <1.6 :1 | 300kHz 到3GHz, 輸入衰減≥ 10 dB |
| 外部供應電源 | ||
| 接頭類型 | SMB公座 | |
| 電壓/電流 | 最大 +7Vdc, 500mA | 含短路保護 |
| USB主控端 | ||
| 接頭類型 | A型接頭 | |
| 通訊協議 | 版本2.0 | 支援全速/高速/低速 |
| Micro SD插槽 | ||
| 通訊協議 | SD 1.1版 | |
| 支援卡別 | MicroSD, MicroSDHC | 最大至32GB可使用 |
| 背面板輸入/輸出 | ||
| 參考輸出 | ||
| 接頭類型 | BNC 母座 | |
| 輸出頻率 | 10 MHz | 標示值 |
| 輸出振幅 | 3.3V CMOS | |
| 輸出阻抗 | 50 Ω | |
| 參考輸入 | ||
| 接頭類型 | BNC 母座 | |
| 輸入?yún)⒖碱l率 | 10 MHz | |
| 輸入振幅 | -5 dBm ~ +10 dBm | |
| 頻率鎖定范圍 | 在±5ppm的輸入?yún)⒖碱l率至內 | |
| 警示輸出 | ||
| 接頭類型 | BNC母座, | 開集電極控制 |
| 觸發輸入/門閘掃描輸入 | ||
| 接頭類型 | BNC母座 | |
| 輸入振幅 | 3.3V CMOS | |
| 切換 | 自動切換 | |
| LAN (TCP/IP)界面 | ||
| 接頭類型 | RJ-45 | |
| 標準 | 10base-T; 100base-Tx; Auto-MDIX | |
| USB被控端 | ||
| 接頭類型 | B型接頭 | 僅適合遠程控制, 支持USB TMC |
| 通訊協議 | 版本2.0 | 支援全速/高速 |
| 中頻輸出 | ||
| 接頭類型 | SMA 母座 | |
| 阻抗 | 50Ω | 標示值 |
| 中頻頻率 | 886 MHz | 標示值 |
| 輸出準位 | -25 dBm | 10dB衰減量, RF輸入：0dBm @1GHz |
| 耳機輸出 | ||
| 接頭類型 | 3.5mm立體聲插槽, 有線單聲道操作 | |
| 屏幕輸出 | ||
| 接頭類型 | DVI-I接頭(整合模擬及數字), 單一鏈接, 使用轉換器可兼容于VGA或HDMI標準 | |
| RS-232界面 | ||
| 接頭類型 | D-sub 9-pin 母座 | Tx,Rx,RTS,CTS |
| GPIB界面 (選配) | ||
| 接頭類型 | IEEE-488 總線接頭 | |
| AC電源輸入 | ||
| 電源供應 | AC 100 V ~ 240 V, 50 / 60 Hz自動檔位選擇 | |
| 電池模塊(選配) | ||
| 電池模塊 | 6 cells, 可充電式鋰電池, 3S2P | 符合UN38.3規范 |
| 電壓 | 直流10.8V | |
| 容量 | 5200 mAh / 56Wh | |
| 一般規格 | ||
| 內部數據儲存量 | 內建16MB | |
| 功率消耗 | <65 W | |
| 暖機時間 | < 30 分鐘 | |
| 溫度范圍 | ’+5 °C~ +45 °C；-20 °C ~ + 70 °C | 操作范圍；儲存范圍 |
| 重量 | 4.5 kg (9.9 lb) | 包括全部選配(基本+信號追蹤器+GPIB接口+電池模塊) |
| 尺寸 | 210 x 350 x 100 (mm)8.3 x 13.8 x 3.9 (in) | 概約 |
| 追蹤產生器(選配) | ||
| 輸出頻率范圍 | 100 kHz ~ 3.25 GHz | |
| 輸出功率位準范圍 | -50 dBm ~0 dBm，以0.5 dB為單位進行調整 | |
| 絕對準確度 | ± 0.5 dB | 參考點：160MHz, -10dBm, 10dB衰減量, 20~30℃ |
| 輸出平坦度 | 參考點 160MHz, -10dBm；100 kHz ~ 2 GHz；2 GHz ~ 3.25 GHz | ± 1.5 dB |
| 輸出位準切換不準確度 | ± 0.8 dB | ± 2 dB |
| 諧波 | < -30 dBc | Referenced to -10 dBm |
| 反向電壓 | 最大+30dBm | 典型值, 輸出準位-10dBm |
| 接頭類型 | N型母座 | |
| 阻抗 | 50Ω | 標示值 |
| 輸出VSRW | < 1.6:1 | 300 kHz ~3 GHz，輸入衰減器≥12 dB |
選購信息
Opt.01 跟蹤源
Opt.02 電池模塊
Opt.03 GPIB界面
選購配件
GSC-009 便攜式背包
GRA-415 機架面板
