詳細說明

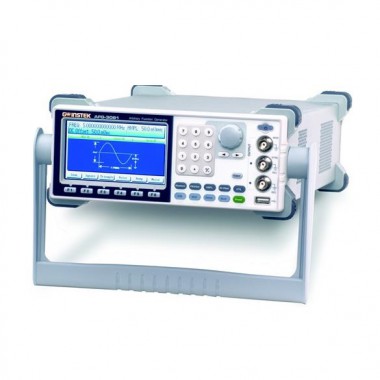

AFG-3000系列(AFG-3081,AFG-3051)

1uHz~80/50MHz寬廣的頻率范圍
全頻段1uHz頻率分辨率
標準波形:正弦波、方波、三角波、斜波、脈沖波、噪聲波
內置AM、FM、PWM、FSK、掃頻、Burst信號
16位,200MSa/s,1M點長度的任意波形
DWR(任意波形重建)功能
任意波形編輯PC軟件
4.3" 高分辨率LCD顯示
USB Host/Device,RS-232C,GPIB標準接口

AFG-3000 Series是一個具備功能強大的任意波形函數信號產生器，他的設計可符合于工業應用以及教育科研使用。這個系列提供了80MHz以及50MHz兩個頻寬，且內建了Sine, Square, Triangle, Ramp, Pulse, Noise等標準信號，且提供AM, FM, FSK, PWM, Sweep, Burst等應用信號以滿足各類波形的需求。
AFG-3000 Series同時提供16 bit高分辨率、200MSa/s取樣率以及1M內存深度的任意波形編輯功能，且可直接透過直覺式的面板操作來編輯所需的波形，且內建的1M內存，可讓使用者進行波形分段存取/輸出，除了可節省內存的使用空間外，還可讓使用者儲存更多的波形。DWR功能可直接從GDS-2000系列示波器將波形直接讀出到AFG-3000內，除了不需透過PC連接外，還可讓使用者在進行除錯或測試的時候方便波形描述，避免使用了錯誤的測試條件。
此外，AFG-3000 Series還內建了50 Ohm / Hi-Z Impedance Switch, online Help Function, 以及Output On/Off Switch等功能讓使用者能夠更便利的操作。透過4.3-inch高分辨率的TFT LCD，除了能讓使用者能夠看到更清楚的信息外，也能將使用者所設定的所有信息全部顯示出來，讓使用者更清楚目前的設定狀態。前面板的USB Host, 除了能夠進行DWR功能外，還可直接儲隨身碟存取，而背板內建的USB Device, RS-232, 以及GPIB標準接口，除了能夠執行PC端任意波形軟件外，還支持鏈接庫語法讓使用者進行客制化功能控制。

快速選型

型號	頻率范圍	采樣率	分辨率	波形長度	標配接口
AFG-3081	1uHz-80MHz	200MSa/s	16bits	1M	USB/RS232/GPIB
AFG-3051	1uHz-50MHz	200MSa/s	16bits	1M	USB/RS232/GPIB

詳細規格
		AFG-3081	AFG-3051
波形
標準波形		正弦波, 方波, 鋸齒波, 脈沖波, 噪聲波, 直流, DC, Sin(x)/x, 指數上升, 指數下降, 負鋸齒波
任意波形
ARB功能		內置
采樣率		200 MSa/s
重建率		100MHz
波形長度		1M 點
幅值分辨率		16 位
非易失性存儲器		10組1M內存(1)
自定義輸出區域		任意2 ~ 1M點
自定義標記輸出		任意2 ~ 1M點
頻率特性
范圍	正弦波、方波	80MHz	50MHz
	三角波、鋸齒波	1MHz
分辨率		1uHz
準確性	穩定度	±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃
	老化率	±1 ppm, per 1 year
	Tolerance	≤1 uHz
*輸出特性2**
幅值	范圍	10 mVpp to 10 Vpp( 接 50Ω) 20 mVpp to 20 Vpp(開路)
	準確度	± 設定值的1% ±1 mVpp；(at 1 kHz,>10 mVpp)
	分辨率	0.1 mV or 4 位數
	平坦度	± 1% (0.1dB) <10 MHz ；± 2% (0.2 dB) 10 MHz to 50 MHz ；± 10% (0.9 dB) 50 MHz to 70 MHz；± 20% (1.9 dB) 70 MHz to 80 MHz ；(對應于最大振幅正弦波 to 1 kHz)
	單位	Vpp, Vrms, dBm,
偏移	范圍	±5 Vpk ac +dc (into 50Ω)；±10Vpk ac +dc (Open circuit)
	準確度	設定值的1% + 2 mV+ 0.5% 振幅高度
波形輸出	阻抗	50Ω typical (fixed)；> 10MΩ (output disabled)
	輸入保護	短路保護，超載繼電器自動禁用主輸出
SYNC輸出	范圍	TTL-compatible into>1kΩ
	阻抗	50Ω標準值
正弦波特性
*諧波失真5**		–60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～80 MHz, Ampl＞3 Vpp
總諧波失真		DC 到 20 kHz：< 0.2%+0.1mVrms
*偽波(非諧波)5**		–60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～80MHz
相位噪聲		＜-65dBc typical 10MHz, 30 kHz band；＜-47dBc typical 80MHz, 30 kHz band
方波特性
上升/下降時間		<8 nS*3
過激信號		< 5%
不對稱性		周期的1%+1 ns
可調占空比		20.0% to 80.0% ≤25 MHz ； 40.0% to 60.0% 25～50MHz ；50.0%(Fixed) 50～80MHz
抖動		0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz
斜波特性
線性度		＜峰值輸出的0.1%
對稱性		0% to 100%
脈沖特性
周期		20ns～ 2000s
脈沖寬度		8ns～ 1999.9s最小脈沖寬度: ≤50MHz ：8ns ≤6.5MHz ：5%的周期值；分辨率: ≤50MHz ：1ns ≤6.5MHz：1%的周期值
過激信號		<5%
抖動率		100 ppm +50 ps
AM調制
載波波形		正弦波, 方波, 三角波, 鋸齒波, 脈沖波, 任意波
調制波形		正弦波, 方波, 三角波, 正/負鋸齒波
調制頻率		2 mHz to 20 kHz
深度		0% to 120.0%
信號來源		內部/外部
FM調制
載波波形		正弦波, 方波, 三角波, 鋸齒波
調制波形		正弦波, 方波, 三角波, 正/負鋸齒波
調制頻率		2 mHz to 20 kHz
峰值偏移		DC to 80 MHz	DC to 50 MHz
信號來源		內部/外部
PWM調制
載波波形		方波
調制波形		正弦波, 方波, 三角波, 正/負鋸齒波
調制頻率		2 mHz to 20 kHz
偏移		脈沖波的0% ～ 100.0%
信號來源		內部/外部
FSK調制
載波波形		正弦波, 方波, 三角波, 鋸齒波, 脈沖波
調制波形		周期為50%的方波
內部頻率		2 mHz to 100 kHz
頻率范圍		DC to 80 MHz	DC to 50 MHz
信號來源		內部/外部
掃頻
波形種類		正弦波, 方波, 三角波, 任意波
類型		線性/對數
方向		向上/向下
起始頻率/結束頻率		100 uHz to 80 MHz	100 uHz to 50 MHz
掃描時間		1 ms to 500 s
觸發		單次, 外部, 內部
標記		同步信號的下降沿(Programmable frequency)
信號來源		內部/外部
BURST
波形種類		正弦波, 方波, 三角波, 鋸齒波
頻率		1 uHz to 80 MHz(4)	1 uHz to 50 MHz(4)
計數		1 到 1000000 循環或無限
起始/婷指相位		-360.0°to +360.0°
內部周期		1 ms to 500 s
網關來源		外部觸發
觸發來源		單次, 外部, 內部
觸發延遲		N個循環, 無限: 0s to 85 s
外部調制輸入
類型		AM, FM, Sweep, PWM
電壓范圍		± 5V 滿刻度
輸入阻抗		10kΩ
頻率范圍		DC to 20 kHz
外部觸發輸入
類型		FSK, Burst, Sweep
輸入準位		TTL Compatible
斜率		上升或下降(可選擇)
脈沖寬度		> 100 ns
輸入阻抗		10kΩ,DC 耦合
等待時間		掃頻：< 10 us (典型值)；Burst：< 100 ns (典型值)
抖動		掃頻：2.5 us；Burst：1 ns; 脈沖除外300 ps
調制輸出
類型		AM, FM, Sweep, PWM
振幅		范圍：≧1Vpp；阻抗：> 10kΩ typical (fixed)
觸發輸出
類型		Burst, Sweep
準位		TTL Compatible into 50Ω
脈沖寬度		> 450 ns
最大頻率值		1 MHz
扇出數		≧4 TTL load
阻抗		50Ω typical
游標輸出
類型		ARB, Sweep
準位		TTL Compatible into 50Ω
扇出數		≧4 TTL load
阻抗		50Ω typical
儲存/乎較		10組記憶空間
通訊接口		GPIB, RS232, USB
顯示器		4.3 吋TFT LCD, 分辨率 480 × 3 (RGB) × 272
系統特性
配置時間 (典型值)		函數改變:標準---->102ms，脈沖-------->660ms，內建任意波- >240ms；頻率改變: 24ms；振幅改變: 50ms；偏鴨改變: 50ms；任意波配置: < 2s for 1M points；調制改變: < 200ms
一般規格
電源		AC100～240V , 50～60Hz
消耗功率		65 VA
操作環境		安全規范溫度 : 18 ~ 28°C；操作溫度 : 0 ~ 40°C；相對濕度: ≤ 80%, 0 ~ 40°C≤ 70%, 35 ~ 40°C安全等級： CAT Ⅱ
有效高度		2000 meters
污染程度		IEC 61010 Degree 2, Indoor Use
儲存環境		-10 ~ 70°C, 濕度: ≤70%
尺寸 (WxHxD)		265 (W) x 107 (H) x 374 (D)
重量		約 4kg
安全性設計符合		EN61010-1
EMC測試符合		EN 55011, IEC-61326-1
