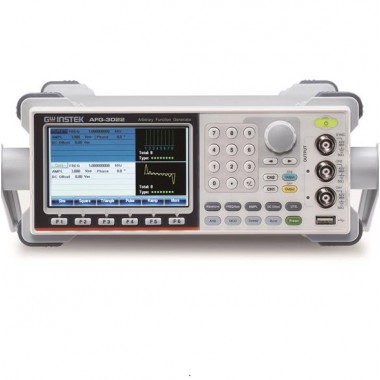

AFG-3031 &AFG-3032& AFG-3021&AFG-3022
1uHz~20/30MHz，20Vpp，1/2 Ch
任意波形250MSa/s，16bit分辨率，8M紀錄長度
隔離通道電路設計
最大支持6臺12Ch同步相位操作
諧波信號發生器
雙通道機型支持SUM調變、耦合、追蹤和相位功能
獨立設置脈沖波參數
內置AM/FM/PM/FSK/PWM/SUM調變、掃描和Burst功能
提供USB/LAN/GPIB(選配)儀器控制接口
固緯電子推出AFG-3000系列分別為20MHz/30MHz單隔離信道及雙隔離信道的任意波形信號產生器，適用于工業，科學研究及教育領域。在隔離式輸出的設計中，所有輸出通道接地與大地是隔離的，適用在浮動電路的測試應用中，例如與電源供應器的 DC 電壓串接后，直流加交流的輸出最高可達到+42V 或-42V。而且雙通道可以各自獨立使用或多臺儀器同時輸出使用而無需考慮接地參考的問題，例如車用電子的發動機控制器或傳動裝置等等。它們提供250 MSa/s取樣率、16位分辨率、8 M點內存深度的任意波形特性。除了將預先編輯好的波形檔案下載到內存中，產生任意波形以外，用戶還可利用 AFG-3000 系列內建的 DSOlink 功能，將固緯電子數字示波器所量到的信號復制產生出來。
AFG-3000系列支持多通道同步相位運行，最高可達6臺及12通道的相位同步。用戶可以通過外部信號源輸入10 MHz的原子鐘頻率標準，以提高頻率輸出的精確度。支持頻率掃瞄及振幅掃瞄，可以和線性/對數，單向(鋸齒波)/雙向(三角波)，連續/單次觸發/門限觸發的功能結合，以不同的掃瞄方式以達到各種應用需求。頻率掃瞄可以測試電子組件如濾波器及低頻放大器等的頻率響應等等。振幅掃瞄可以模擬振動測試（與振動測試儀結合使用）、各種材料的疲勞老化測試及低頻放大器的線性度測試等等。
快速選型
| 型號 | 頻率范圍 | 采樣率 | 分辨率 | 波形長度 | 通道數 |
| AFG-3031 | 1uHz-30MHz | 250MSa/s | 16bits | 8M | 1 |
| AFG-3032 | 1uHz-30MHz | 250MSa/s | 16bits | 8M | 2 |
| AFG-3021 | 1uHz-20MHz | 250MSa/s | 16bits | 8M | 1 |
| AFG-3022 | 1uHz-20MHz | 250MSa/s | 16bits | 8M | 2 |
| 詳細規格 | |||||
| AFG-3031 | AFG-3032 | AFG-3021 | AFG-3022 | ||
| 通道數 | |||||
| 1 | 2 | 1 | 2 | ||
| 特點 | |||||
| 輸入輸出接地 | 信道1，信道2，同步輸出，調變輸入，調變輸出和10MHz參考輸入的接地信號是獨立的,與儀器殼體隔離。絕緣接地信號和殼體之間的耐電壓為42 V峰值最大（DC+ AC峰值）。其它接地信號連接到殼體上。 | ||||
| 信道1及信道2的接地 | --- | 單獨隔離 | --- | 單獨隔離 | |
| 標準波形 | 正弦波，方波，三角波，斜波，脈沖波，噪聲波，諧波，直流 | ||||
| 任意波形 | |||||
| 取樣率 | 250 MSa/s | ||||
| 重建率 | 125MHz | ||||
| 內存長度 | 8M 點 | ||||
| 振幅分辨率 | 16 位 | ||||
| 非揮發性內存 | 10組8M 波形(1) | ||||
| 可定義的波形輸出 | 任意2 至 8M 點 | ||||
| 觸發 | 外部 | ||||
| 內建函數波形 | Sinc、指數上升、指數下降、高斯、半正弦等等共有65種 | ||||
| 頻率特性 | |||||
| 正弦波/方波 | 1uHz至30MHz | 1uHz至20MHz | |||
| 脈沖波 | 1uHz至25MHz | 1uHz至20MHz | |||
| 三角波/斜波 | 1uHz至1MHz | ||||
| 分辨率 | 1uHz | ||||
| 準確性 | 穩定度 | ±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃ | |||
| 老化率 | ±1 ppm, per 1 year | ||||
| 誤差 | ≦ 1 uHz | ||||
| 輸出特性(2) | |||||
| 振幅 | 范圍 | 1 mVpp to 10 Vpp ( 50Ω負載)；2 mVpp to 20 Vpp (開路) | |||
| 準確度 | ± 1%設定下±1 mVpp(于 1 kHz,>10 mVpp) | ||||
| 分辨率 | 0.1 mV 或 4 digits | ||||
| 平坦度 | 0.1dB: <10 MHz ；0.2 dB: 10 MHz 至 30 MHz (相對于1 kHz正弦波于50Ω負載) | ||||
| 單位 | Vpp, Vrms, dBm, | ||||
| 偏壓 | 范圍 | ±5 Vpk ac +dc (50Ω負載)；±10Vpk ac +dc (開路) | |||
| 準確度 | 1% 設定下+ 2 mV+ 0.5%的振幅 | ||||
| 波形輸出 | 阻抗 | 50Ω (固定)；> 10MΩ (輸出關閉) | |||
| 輸入保護 | 短路保護, 超載繼電器自動禁用主輸出 | ||||
| 同步輸出 | 準位 | TTL相容于 >1kΩ | ── | TTL相容于>1kΩ | ── |
| 阻抗 | 50Ω | ||||
| 正弦波特性 | |||||
| 諧波失真(5) | –60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～30 MHz, Ampl＞3 Vpp | ||||
| 總諧波失真 | < 0.2%+0.1mVrms；DC to 20 kHz | ||||
| 寄生噪聲 (非諧波)(5) | –60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～30MHz | ||||
| 相位噪聲 | ＜-110dBc/Hz 典型值 ,15kHz偏移, 載波為10MHz | ||||
| 方波特性 | |||||
| 上升/下降時間 | <8 ns (3) | ||||
| 過激信號 | < 5% | ||||
| 非對稱性 | 周期的1% +1 ns | ||||
| 周期比 | 20.0% 至 80.0% , ≦ 25 MHz ；40.0% 至 60.0% , 25 至 30MHz | ||||
| 抖動率 | 0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz | ||||
| 斜波特性 | |||||
| 線性度 | 峰值輸出的＜ 0.1% | ||||
| 對稱性 | 0% 至 100%(0.1% 分辨率) | ||||
| 脈沖波特性 | |||||
| 占空比 | -0.625* [(上升時間-0.6ns)+(下降時間-0.6ns)] | ||||
| 周期 | 周期≧寬度+0.625*[(上升時間-0.6ns) + (下降時間-0.6ns)] | ||||
| 占空比范圍 | 0.017% 至 99.983% | ||||
| 占空比分辨率 | 0.00% | ||||
| 脈沖寬度范圍 | 20ns至999830s | ||||
| 過激信號 | <5% | ||||
| 抖動 | 100 ppm + 50 ps | ||||
| 上升及下降時間 | 9.32 ns 至 799,900s (0.01ns 或 3 位數) | ||||
| 諧波產生器特性 | |||||
| 諧波階數 | ≦8 | ||||
| 諧波種類 | 單數,偶數,全部,自定義；所有諧波的振幅及相位都可以設定 | ||||
| AM調變 | |||||
| 載波波形 | 正弦波,方波,三角波,斜波,脈沖波,任意波 | ||||
| 調變波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 調變頻率 | 2 mHz 至 20 kHz | ||||
| 峰值偏移 | 0% 至 120.0% | ||||
| 信號來源 | 內部 / 外部 | ||||
| FM調變 | |||||
| 載波波形 | 正弦波,方波,三角波,斜波 | ||||
| 調變波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 調變頻率 | 2 mHz 至 20 kHz | ||||
| 峰值偏移 | DC 至 30 MHz(1 uHz 分辨率) | DC 至 20 MHz(1 uHz 分辨率) | |||
| 信號來源 | 內部 / 外部 | ||||
| PM調變 | |||||
| 載波波形 | 正弦波,三角波,斜波 | ||||
| 調變波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 調變頻率 | 2 mHz 至 20 kHz | ||||
| 相位偏移 | 0°至360°, 0.1°分辨率 | ||||
| 信號來源 | 內部 | ||||
| SUM相加調變 | |||||
| 載波波形 | 正弦波,三角波,斜波,脈沖波,噪聲 | ||||
| 調變波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 調變頻率 | 2 mHz 至 20 kHz | ||||
| 比例 | 0%至100%的載波振幅, 0.01%分辨率 | ||||
| 信號來源 | 內部/外部 | ||||
| PWM調變 | |||||
| 載波波形 | 方波 | ||||
| 調變波形 | 正弦波,方波,三角波,上/下斜波 | ||||
| 調變頻率 | 2 mHz 至 20 kHz | ||||
| 偏移 | 脈沖寬度的0% ～ 100.0%, 0.1%分辨率 | ||||
| 信號來源 | 內部 / 外部 | ||||
| FSK調變 | |||||
| 載波波形 | 正弦波,方波,三角波,斜波,脈沖波 | ||||
| 調變波形 | 50%方波占空比 | ||||
| 內部頻率 | 2 mHz 至 1 MHz | ||||
| 頻率范圍 | DC至30MHz | DC至20MHz | |||
| 信號來源 | 內部 / 外部 | ||||
| 掃瞄 | |||||
| 波形 | 正弦波,方波,三角波,斜波 | ||||
| 型態 | 頻率,振幅 | ||||
| 功能 | 線性或?qū)?shù) | ||||
| 方向 | 上或下 | ||||
| 起始/終止頻率 | 波形的范圍內的任何頻率 | ||||
| 掃瞄時間 | 1 ms 至 500 s (1 ms分辨率) | ||||
| 觸發模式 | 單次,外部,內部 | ||||
| 觸發來源 | 內部/外部 | ||||
| 叢發 | |||||
| 波形 | 正弦波,方波,三角波,斜波，脈沖波，任意波(N-循環) | ||||
| 頻率 | 1 uHz至30 MHz (4) | 1 uHz至20MHz (4) | |||
| 計數 | 1 至 1000000 循環或無限 | ||||
| 起始/終止相位 | -360.0°至 +360.0° (0.1° 分辨率) | ||||
| 內部周期 | 1 us 至 500 s | ||||
| 網關來源 | 外部觸發 | ||||
| 觸發來源 | 單次,外部或內部速率 | ||||
| 觸發延遲 | N-循環, 無限: 0us 至 100 s(1us分辨率) | ||||
| 外部調變輸入 | |||||
| 類型 | AM, FM, PWM | ||||
| 電壓范圍 | ± 5V 滿刻度 | ||||
| 輸入阻抗 | 10kΩ | ||||
| 頻率 | DC 至 20 kHz | ||||
| 外部觸發輸入 | |||||
| 型態 | FSK,叢發,掃瞄 | ||||
| 輸入準位 | TTL 兼容 | ||||
| 斜度 | 上升或下降(可選擇) | ||||
| 脈沖寬度 | > 100 ns | ||||
| 輸入速率 | DC 至 1 MHz | ||||
| 輸入阻抗 | 10kΩ,直流耦合 | ||||
| 等待時間 | 掃瞄：< 10 us (典型值)；叢發：< 100 ns (典型值) | ||||
| 抖動 | 掃瞄：2.5 us；叢發：1 ns; 脈沖波除外,300 ps | ||||
| 10MHz 參考輸出 | |||||
| 輸出電壓 | 1 Vp-p/50? 方波 | ||||
| 輸出阻抗 | 50?, 交流耦合 | ||||
| 輸出頻率 | 10MHz | ||||
| 10MHz 參考輸入 | |||||
| 輸入電壓 | 0.5Vp-p 至 5 Vp-p | ||||
| 輸入阻抗 | 1k?, 單端, 交流耦合 | ||||
| 輸入頻率 | 10MHz ± 0.5% | ||||
| 波形 | 正弦波或方波(50±5%占空比) | ||||
| 接地隔離 | 最大42Vpk | ||||
| 調變輸出 | 只有AFG-3031/3021機種 | ||||
| 型態 | AM, FM, PM,PWM,SUM,掃瞄 | ||||
| 振幅范圍 | ≧ 1Vpp | ||||
| 阻抗 | > 10kΩ典型值 | ||||
| 外部同步 | |||||
| 相位延遲(最大) | 串聯接線: 39ns + (N-2)*39ns ± 25ns并聯接線: (N-1)*6ns ± 25ns(N是連接儀器的數量) | ||||
| 最多的連接數量 | 串聯接線: 4, 并聯接線: 6 | ||||
| 適用功能 | 正弦波,方波,三角波,脈沖波,斜波,諧波,調變,掃瞄,叢發 | ||||
| 儲存/呼叫 | 10組內存空間 | ||||
| 界面 | GPIB(選配), LAN, USB | ||||
| 屏幕 | 4.3 inch TFT LCD, 480 × 3 (RGB) × 272 | ||||
| 一般規格 | |||||
| 電源 | 交流電100～240V , 50～60Hz | ||||
| 消耗功率 | 85 VA | ||||
| 操作環境 | 符合規格的溫度: 18 ~ 28°C；工作溫度 : 0 ~ 40°C；相對濕度:≤ 80%, 0 ~ 40°C；≤ 70%, 35 ~ 40°C；安全等級： CAT Ⅱ | ||||
| 工作高度 | 2000 米 | ||||
| 污染程度 | IEC 61010 Degree 2, 室內使用 | ||||
| 儲存溫度 | -10 ~ 70°C, 濕度: ≤70% | ||||
| 尺寸 (WxHxD) | 桌上型 : 265 (W) x 107 (H) x 374 (D) | ||||
| 重量 | 約. 4kg | ||||
| 安全性設計符合 | EN61010-1 | ||||
| EMC測試符合 | EN 55011, IEC-61326-1 | ||||
| 配件 | 測試線GTL-110× 1 (AFG-3031/AFG-3021),測試線GTL-110× 2 ( AFG-3032/AFG-3022),使用手冊光盤×1,簡易手冊x1,電源線x1 | ||||
| (1). 總共十個波形可以被存儲。（每個波形可以由最高8M點）。 | |||||
| (2). 當操作溫度在0°C至28°C之外的范圍,規格會添加輸出幅度的1/10和偏移于每度°C規范下（1年規范）。 | |||||
| (3). 邊沿時間在高頻率會降低。 | |||||
| (4). 正弦波及方波波形超過25MHz以上只被允許使用”無限”計數。 | |||||
| (5). 諧波失真及寄生噪聲在低振幅時被限制在-70dBm的底噪。 | |||||
標準配件
GTL-101, BNC轉鱷魚夾線 *1 (AFG-3031/AFG-3021)
GTL-101, BNC轉鱷魚夾線 *2 (AFG-3022/AFG-3032)
快速指南 *1，光盤*1(使用手冊及AFG軟件)，電源線*1
選購
Opt 01, GPIB卡
選購配件
GTL-246, USB Type A to Type B cable
Free Download
Arbitrary Waveform Editing Software
