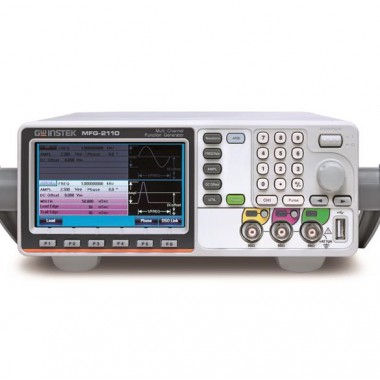

MFG-2000系列(MFG-2110，MFG-2120，MFG-2120MA，MFG-2130M，MFG-2160MF，MFG-2160MR，MFG-2230M，MFG-2260M，MFG-226)
可達5個通道同時輸出，包括兩個等性能可同步雙通道，全功能脈沖信號發生器，全功能射頻信號發生器，功率放大器
可同步AFG功能通道頻率范圍為1uHz至10/20/30/60MHz
全功能射頻功能通道輸出頻寬(包含F(xiàn)G/ARB/Modulation功能) : 160/320MHz
可同步等性能雙信道可達60MHz，并有多種“通道間相加、耦合、追蹤、相位差…等相關性”功能
脈沖信號發生器可達25MHz
低頻功率放大器可達100kHz，輸出功率可達20dB/20W
"真實逐點輸出"的任意波功能,取樣率高達200MSa/s,100MHz波形重復率，分辨率14位，內存長度16k點
輸出/輸入端子跟機殼的大地隔離電路設計
150MHz帶寬/8位的頻率計數器
多種調變功能：AM、FM、PM、ASK、FSK、PSK、SUM和PWM
儀控界面：USB Host/ USB Device/ LAN (MFG-22XX only)
4.3" TFT 彩色顯示
固緯電子推出的MFG-2000系列多通道任意波形信號產生器，包含基本款MFG-21XX與進階款MFG-22XX系列。MFG-21XX 系列，其輸出包含單通道10M/20M/30M/60MHz 的任意波形信號發生器輸出;25MHz脈沖信號發生器;160MHz 或320MHz RF 發生器(MFG-2160MF/MFG-2160MR)與功率放大器(MFG-2120MA only)；MFG-22XX 系列 ，包含30MHz/60MHz等性能雙通道任意波形信號產生器輸出 ，25MHz脈沖信號發生器；160MHz 或320MHz RF 發生器(MFG-2260MFA/MFG-2260MRA)與功率放大器(MFG-2260MFA/MFG-2260MRA only).
MFG-2000 系列，通道數輸出可達5種同時輸出(MFG-2260MFA/MFG-2260MRA)， 包括了CH1與CH2為兩個頻率為60MHz的等性能雙通道AFG(任意波形信號發生器)；RF發生器，除了是一部標準AFG以外，正弦波部分還可產生最高320MHz與各種調變的RF信號；脈沖信號發生器，頻率可達25MHz；功率放大器，是一個適用于音頻范圍的放大器。這5種不同功能通道分布在10個型號上，從基本的單通道AFG加脈沖信號產生器開始，到同時具備5種通道的型號，可以滿足多種領域的教學與產業的應用。
MFG-2000中的AFG通道可輸出正弦波,方波,三角波..等一般常用波形.更有200MHz/s取樣率、100MHz波形重復率、14位分辨率、16k點存儲深度的"真實逐點輸出”任意波形特性；部分型號具有AM/FM/PM/FSK/PWM調變、Sweep, Burst, Trigger, 150MHz Frequency Counter等的功能?？赏诫p通道的型號其CH1與CH2兩個輸出信號間可以產生同步、延遲、相加及通道耦和的相關性信號。RF產生器為一功能完整的AFG信號源(含ARB), 各種調變、Sweep等功能外,更增加了ASK,PSK等數字調變,且正弦波頻率可達320MHz。25MHz的脈沖產生器為標準配備，可獨立輸出的脈沖產生器為一功能完整脈沖信號源,除一般脈沖寬度可調外,其上升/下降時間(Leading and Trailing Edge Time)可調，可當作觸發信號的應用。功率輸出可達20W, 放大倍率達20dB的可獨立輸入/輸出功率放大器擁有DC-100KHz帶寬,< 0.1%低失真，可用于音頻信號的應用。
快速選型
| 型號 | 頻率范圍 | 通道數 | 調制/掃頻/頻率計數器 | 射頻發生器 | 功率放大器 |
| MFG-2110 | 1uHz-10MHz | 1 | |||
| MFG-2120 | 1uHz-20MHz | 1 | |||
| MFG-2120MA | 1uHz-20MHz | 1 | √ | √ | |
| MFG-2130M | 1uHz-30MHz | 1 | √ | ||
| MFG-2160MF | 1uHz-60MHz | 1 | √ | 160MHz | |
| MFG-2160MR | 1uHz-60MHz | 1 | √ | 320MHz | |
| MFG-2230M | 1uHz-30MHz | 2 | √ | ||
| MFG-2260M | 1uHz-60MHz | 2 | √ | ||
| MFG-2260MFA | 1uHz-60MHz | 2 | √ | 160MHz | √ |
| MFG-2260MRA | 1uHz-60MHz | 2 | √ | 320MHz | √ |
| 詳細規格 | ||||||
| CH1任意波形發生器 | CH2任意波形發生器 | 25MHz 脈沖發生器 | 射頻發生器(任意波形發生器) | 功率放大器 | 調制/掃描/突發/頻率計數器 | |
| MFG-2110 | ●10MHZ | ● | ||||
| MFG-2120 | ●20MHZ | ● | ||||
| MFG-2120MA | ●20MHZ | ● | ● | ● | ||
| MFG-2130M | ●30MHZ | ● | ● | |||
| MFG-2160MF | ●60MHZ | ● | ●160MHZ | ● | ||
| MFG-2160MR | ●60MHZ | ● | ●320MHZ | ● | ||
| MFG-2230M | ●30MHZ | ●30MHZ | ● | ● | ||
| MFG-2260M | ●60MHZ | ●60MHZ | ● | ● | ||
| MFG-2260MFA | ●60MHZ | ●60MHZ | ● | ●160MHZ | ● | ● |
| MFG-2260MRA | ●60MHZ | ●60MHZ | ● | ●320MHZ | ● | ● |
| 任意函數 | 任意波 | 內建 | ||||
| 取樣率 | 200 MSa/s | |||||
| 重建率 | 100MHz | |||||
| 波形長度 | 16k 點 | |||||
| 振幅分辨率 | 14 位 | |||||
| 非易失性內存 | 10組 16k 點(1) | |||||
| 用戶自定義輸出部分 | 自點2~16384 (可選) | |||||
| 用戶自定義標記輸出部分 | 自點2 ~ 16384(可選) | |||||
| 輸出模式 | 1~1048575 周期或無限模式 | |||||
| 頻率特性 | 范圍 | 正弦波 | 320MHz(最大) | |||
| 方波 | 25MHz(最大) | |||||
| 三角波, 斜波 | 1MHz | |||||
| 分辨率 | 1μHz | |||||
| 準確度穩定性 | ±20 ppm | |||||
| 老化率 | ±1 ppm, 每年 | |||||
| 誤差 | ≤1μHz | |||||
| 輸出特性(2) | 振幅范圍 | 1mVpp ~ 10 Vpp (接 50Ω負載)2mVpp ~ 20 Vpp (開路) | ||||
| 精度 | 設定值的±2% ±1 mVpp(1 kHz/接 50Ω負載無直流偏壓)) | |||||
| 分辨率 | 0.1mV 或 4 位 | |||||
| 平坦度 | ± 1% (0.1dB) ≦1MHz ；± 3% (0.3dB) ≦50 MHz；± 10% (0.9dB) ≦160MHz；± 30% (3dB) ≦320MHz；(正弦波相對于1 kHz/接 50Ω負載) | |||||
| 單位 | Vpp, Vrms, dBm | |||||
| 偏壓 | 范圍 | ±5 Vpk ac +dc接 50Ω負載)±10Vpk ac +dc (開路) | ||||
| 準確度 | 1% 設定+ 5mV+ 0.5% 振幅 | |||||
| 波形輸出 | 阻抗 | 50Ω 典型值 (固定)；> 10MΩ (輸出無效時) | ||||
| 保護 | 短路保護；超載繼電器自動禁用主輸出 | |||||
| 接地隔離 | 42Vpk 最大 | |||||
| 同步輸出 | 范圍 | TTL-相容>1kΩ | ||||
| 阻抗 | 50Ω 標準 | |||||
| 接地隔離 | 42Vpk 最大 | |||||
| 正弦波特性(3) | 諧波失真 | –60 dBc DC～200kHz, Ampl>0.1 Vpp；–55 dBc 200kHz～1 MHz, Ampl>0.1 Vpp；–45 dBc 1MHz～10 MHz, Ampl＞0.1Vpp；–30 dBc 10MHz～320MHz, Ampl＞0.1Vpp | ||||
| 總諧波失真 | < 0.1% (Ampl>1Vpp) DC~100 kHz | |||||
| 方波特性 | 上升/下降時間 | <15ns | ||||
| 過激信號 | <5% | |||||
| 非對稱性 | 周期的1% +5 ns | |||||
| 占空比 | 0.01% to 99.99%(受限于當前頻率設定) | |||||
| 抖動 | 20ppm+500ps(4) | |||||
| 斜波特性 | 線性度 | <峰值輸出的 0.1% | ||||
| 對稱性 | 0% ~ 100% | |||||
| 脈沖波特性 | 頻率 | 1uHz~25MHz | ||||
| 脈沖寬度 | ≧20nS(受限于當前頻率設定) | |||||
| 占空比 | 0.01%~99.99%(受限于當前頻率設定) | |||||
| 過激 | <5% | |||||
| 抖動 | 20ppm +500ps(4) | |||||
| AM 調制 | 載波波形 | 正弦波,方波,三角波,斜波,脈沖波,任意波 | ||||
| 調制波形 | 正弦波, 方波, 三角波, 上斜波, 下斜波 | |||||
| 調制頻率 | 2mHz~20kHz (內部) DC ~ 20kHz (外部) | |||||
| 深度 | 0% to 120.0% | |||||
| 信號來源 | 內部 / 外部 | |||||
| FM 調制 | 載波波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 調制波形 | 正弦波, 方波, 三角波, 上斜波, 下斜波 | |||||
| 調制頻率 | 2mHz ~ 20kHz (內部) DC ~ 20kHz (外部) | |||||
| 峰值偏移 | DC ~ 最大頻率 | |||||
| 信號來源 | 內部 / 外部 | |||||
| PM | 載波波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 調制波形 | 正弦波, 方波, 三角波,上斜波, 下諧波 | |||||
| 調制頻率 | 2mHz ~ 20kHz (內部) DC ~ 20kHz (外部) | |||||
| 相位偏移 | 0°~360.0° | |||||
| 信號來源 | 內部 / 外部 | |||||
| SUM | 載波波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 調制波形 | 正弦波, 方波, 三角波,上斜波, 下斜波 | |||||
| 調制頻率 | 2mHz ~ 20kHz (內部) DC ~ 20kHz (外部) | |||||
| SUM 深度 | 0%~100.0% | |||||
| 信號來源 | 內部 / 外部 | |||||
| PWM | 載波波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 調制波形 | 正弦波, 方波, 三角波,上斜波, 下斜波 | |||||
| 調制頻率 | 2mHz ~ 20kHz (內部) DC ~ 20kHz (外部) | |||||
| 相位偏移 | 0%~100.0% 脈沖寬度 | |||||
| 信號來源 | 內部 / 外部 | |||||
| FSK | 載波波形 | 正弦波, 方波, 三角波, 斜波, 脈沖波 | ||||
| 調制波形 | 50% 方波占空比 | |||||
| 內部頻率 | 2 mHz ~ 1 MHz | |||||
| 頻率范圍 | 1μHz ~ 最大頻率 | |||||
| 信號來源 | 內部 / 外部 | |||||
| 掃描 | 波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 類型 | 線性或?qū)?shù) | |||||
| 掃描方向 | 上或下 | |||||
| 起始/終止頻率 | 1uHz ~ 最大頻率 | |||||
| 掃描時間 | 1ms ~ 500s | |||||
| 信號來源 | 內部 / 外部 | |||||
| 觸發 | 單次, 外部, 內部. | |||||
| 標記 | 下降沿標記信號(可編程的) | |||||
| 信號來源 | 內部 / 外部 | |||||
| 叢發 | 波形 | 正弦波, 方波, 三角波, 斜波 | ||||
| 頻率 | 1uHz~最大頻率 | |||||
| 脈沖計數 | 1~1000000 循環或無限 | |||||
| 起始/終止相位 | -360.0°~+360.0° | |||||
| 內部頻率 | 1 us~500 s | |||||
| 門控來源 | 外部觸發 | |||||
| 觸發來源 | 單次, 外部, 內部. | |||||
| 觸發延遲 | N循環, 無限 | 0s~100 s | ||||
| 外部觸發輸入 | 類型 | FSK, 叢發, 掃描p | ||||
| 輸入電平 | TTL 相容 | |||||
| 斜度 | 上升或下降(可選擇) | |||||
| 脈沖寬度 | >100ns | |||||
| 輸入阻抗 | 10kΩ，DC 耦合 | |||||
| 外部調制輸入 | 類型 | AM, FM, PM,SUM,PWM | ||||
| 電壓范圍 | ±5V 滿量程 | |||||
| 輸入阻抗 | 10kΩ | |||||
| 頻率 | DC ~ 20kHz | |||||
| 接地隔離 | 42Vpk 最大 | |||||
| 觸發輸出 | 類型 | FSK,叢發, 掃描 | ||||
| 電平 | TTL 相容（接 50Ω負載） | |||||
| 脈沖寬度 | >450ns | |||||
| 最大速率 | 1MHz | |||||
| 扇出 | ≥4 TTL 負載 | |||||
| 阻抗 | 50Ω 典型值l | |||||
| 雙信道功能(CH1/CH2) | 相位 | ‘-180° ~180°同步相位 | ||||
| 追蹤 | CH2=CH1 | |||||
| 耦合 | 頻率(比率或差異)振幅 & DC 偏壓 | |||||
| DSO連接 | √ | |||||
| 脈沖發生器 | 振幅 | 1mVpp ~ 2.5 Vpp (接 50Ω負載)2mVpp ~ 5 Vpp (開路) | ||||
| 偏壓 | ±1 Vpk ac +dc (接 50Ω負載)±2Vpk ac +dc (開路) | |||||
| 頻率 | 1uHz~25MHz | |||||
| 脈沖寬度 | 20nS~999.9ks(受限于當前頻率設定) | |||||
| 變數占空比 | 0.01%~99.99%(受限于當前頻率設定) | |||||
| 前緣和后緣時間(5) | 10nS~ 20S(1ns 分辨率) (受限于當前頻率和脈沖寬度設定l) | |||||
| 過激 | <5% | |||||
| 抖動 | 100ppm +500ps(4) | |||||
| 頻率計數器 | 范圍 | 5Hz ~ 150MHz | ||||
| 精度 | 時基精度±1count | |||||
| 時基 | ±20ppm (23?C ±5?C) | |||||
| 分辨率 | 最大分辨率為:100nHz for 1Hz, 0.1Hz for 100MHz. | |||||
| 輸入阻抗 | 1kΩ/1pf | |||||
| 靈敏度 | 35mVrms ~ 30Vms (5Hz ~ 150MHz) | |||||
| 接地隔離 | 42Vpk 最大 | |||||
| 射頻發生器 | 波形 | 正弦波, 方波, 斜波, 脈沖波, 噪聲波, 任意波 | ||||
| 振幅 | 1mVpp ~ 2 Vpp (MFG-2XXXMF) | |||||
| (接 50Ω負載) | 1mVpp ~ 1 Vpp (MFG-2XXXMR) | |||||
| 偏壓 | ±1 Vpk ac +dc (接 50Ω負載)±2Vpk ac +dc (開路) | |||||
| 頻率 | 1uHz~160MHz(MFG-2XXXMF)1uHz~320MHz(MFG-2XXXMR) | |||||
| 調制/掃描 | 調制類型 | AM,FM,PM,FSK,PWM (具體與 CH1 調制規格一樣) | ||||
| 掃描類型 | 頻率 | |||||
| 信號來源 | 內部/外部（內部僅有AM,FM,PM, PWM) | |||||
| PSK | 載波波形 | 正弦波, 方波, 三角波, 斜波, 脈沖波 | ||||
| 調制波形 | 50% 占空比 | |||||
| 內部頻率 | 2 mHz ~ 1 MHz | |||||
| 相位范圍 | 0°~360.0° | |||||
| 信號來源 | 內部 / 外部 | |||||
| ASK | 載波波形 | 正弦波, 方波, 三角波, 斜波, 脈沖波 | ||||
| 調制波形 | 50% 占空比 | |||||
| 內部頻率 | 2 mHz ~ 1 MHz | |||||
| 振幅范圍 | 0%~100.0% | |||||
| 信號來源 | 內部 / 外部 | |||||
| 任意函數 | 取樣率 | 200 MSa/s | ||||
| 波長 | 16k 點 | |||||
| 振幅分辨率 | 14 位 | |||||
| 使用者自定義輸出部分 | 自點 2~16384 (可選擇的) | |||||
| 抖動 | 20ppm +5ns | |||||
| 功率放大器 | 輸入阻抗 | 10KΩ | ||||
| 輸入電壓 | 1.25Vpmax | |||||
| 工作模式 | 定壓 | |||||
| 增益 | 20dB | |||||
| 輸出功率（RL=8Ω） | 20W(方波） | |||||
| 輸出電壓 | 12.5Vpmax | |||||
| 輸出電流 | 1.6Amax | |||||
| 上升/下降時間 | <2.5uS | |||||
| 全功率帶寬 | DC-100KHz | |||||
| 過激 | 1:12:00 | |||||
| 總諧波失真 | < 0.1% (振幅>1Vpp)20Hz~20 kHz | |||||
| 接地隔離 | 42Vpk 最大 | |||||
| 保存/調取 | 10 組設定存儲 | |||||
| 界面 | LAN, USB | |||||
| 顯示 | 4.3’’ TFT LCD;480 × 3 (RGB) × 272 | |||||
| 一般規格 | 電源 | AC100~240V, 50~60Hz 或AC100~120V, AC220~240V, 50~60Hz | ||||
| 消耗功率 | 30W 或 80W(帶功率輸出) | |||||
| 操作環境 | 符合規格的溫度 : 18 ~ 28?C操作溫度 :0 ~ 40?C相對濕度:≤ 80%, 0 ~ 40?C≤ 70%, 35 ~ 40?C安裝類別： CAT II | |||||
| 工作高度 | 2000 米 | |||||
| 污染度 | IEC 61010 2度, 室內使用 | |||||
| 儲存溫度 | -10~70?C, 濕度: ≤70% | |||||
| 尺寸 (WxHxD) | 266(W) x 107(H) x 293(D) mm | |||||
| 重量 | 約. 2.5kg | |||||
| 安全設計 | EN61010-1 | |||||
配件
GTL-101× 1(MFG-21XX)
GTL-101× 2(MFG-22XX)
使用指南 ×1
