詳細說明

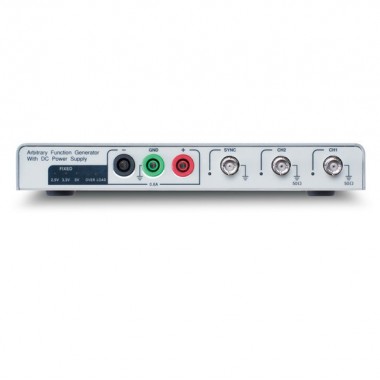

AFG-125/225/125P/225P

頻率范圍 1μHz - 25MHz
提供單/ 雙通道以及可切換獨立直流電源輸出
提供120MSa/s, 10bit, 4k 點任意波信號功能
內置AM/FM/PM/FSK/SUM/Sweep/Burst和計頻器功能
雙信道等性能輸出, 支持耦合, 跟蹤, 相位操作（僅雙通道機種AFG-225/225P支持）
具備獨立2.5V, 3.3V, 5V/1A直流電源, 可直接進行數字電路實驗（僅AFG-125P/225P支持）
內建USB通訊接口與免費的電腦控制軟件
可與GDS-2000A系列示波器無縫整合, 實現示波器, 邏輯分析儀, 信號源以及電源供應器等全方位多功能測試系統

固緯電子推出一款輕巧緊湊的兼具直流電源的任意波信號源模塊AFG-100/200 series.其與GDS-2000A系列數字示波器可無縫對接, 并可完美的嵌入于GDS-2000A示波器底座下, 使示波器, 邏輯分析儀, 信號源以及電源供應器四者結合, 極大的節約了實驗桌的空間。其中AFG-225P提供等性能的雙通道功能，具有25MHz頻率帶寬（正弦波/方波）,1uHz分辨率, 內置正弦波, 方波, 脈沖波, 三角波以及噪聲波.對于任意波功能, 2個通道都提供120MSa/s采樣率, 10位分辨率，4k的紀錄長度, 同時內置66種任意波供用戶選擇. 另外,AFG-225P還提供AM/ FM/ PM/ FSK/ SUM/ Bust調制, 掃頻功能, 用于各種通信領域應用.
AFG-225P的兩個通道可以進行獨立或關聯配置。提供耦合, 跟蹤, 相位三種運算. 另外還提供2.5V/ 3.3V/ 5V; 0.6A的電源設輸出，提供簡單的供電需求, 給用戶帶來更多的便利.

AFG-100/200系列主要特點為輸出振幅2.5Vpp(連接50歐姆負載)，頻率范圍可至25MHz，頻率分辨率為1uHz；內建正弦波，方波，三角波及噪聲信號。方波可調整占空比范圍從1％至99％，可當作脈沖信號應用。使用者可以透過GDS-2000A的FG-APP程序選擇內建的66種波形進行任意編輯。AFG-100/200系列可以支持AM/PM/FSK/SUM調變，頻率掃描，Burst及耦合功能，適用于各種通訊領域。

快速選型

型號	頻率范圍	采樣率	分辨率	波形長度	通道數
AFG-125	1uHz-25MHz	120MSa/s	10bits	4K	1
AFG-125P	1uHz-25MHz	120MSa/s	10bits	4K	1
AFG-225	1uHz-25MHz	120MSa/s	10bits	4K	2
AFG-225P	1uHz-25MHz	120MSa/s	10bits	4K	2

詳細規格
		AFG-125 / AFG-125P	AFG-225 / AFG-225P
輸出通道		1	2
波形		正弦波，方波，斜波，脈沖波，噪聲波，任意波
任意功能
采樣率		120 MSa/s
重復率		60MHz
波形長度		4k 點
振幅分辨率		10 位
非易失性存儲器		4k 點
頻率特性
檔位	正弦波/方波	1uHz~25MHz
	斜波	1uHz~1MHz
分辨率		1uHz
精度	穩定性	±20 ppm
	老化率	±1 ppm, 每年
	公差	≤1 mHz
輸出特性
振幅	檔位	GPA-501 電源: 1mVpp ～ 2.5Vpp (into 50Ω), 2mVpp ～ 5Vpp (開路)；USB 電源 : 1mVpp ～ 2Vpp (into 50Ω), 2mVpp ～ 4Vpp (開路)
	精度	設置值±2% ±1 mVpp (at 1 kHz)
	分辨率	1mV 或 3 位
	平整度	±1% (0.1dB) ≤100kHz, ±3% (0.3 dB) ≤5MHz,±5% (0.4 dB) ≤12MHz, ±10%(0.9dB) ≤25MHz(正弦波相對于 1kHz)
	單位	Vpp, Vrms, dBm
偏移
檔位		GPA-501 電源: ±1.25 Vpk ac +dc (into 50Ω), ±2.5Vpk ac +dc (開路)；USB 電源: ±1 Vpk ac +dc (into 50Ω),±2 Vpk ac +dc (開路)
精度		設置值的2% + 10mV+ 振幅的0.5%
波形輸出
阻抗		50Ω 典型值 (固定), > 10MΩ (禁止輸出)
保護		短路保護. 過載繼電器自動禁用主輸出
正弦波特征
諧波失真		≤-50 dBc DC ~ 1MHz, Ampl > 1Vpp ；≤-35 dBc 1MHz ~ 5MHz, Ampl > 1Vpp ；≤-30 dBc 5MHz ~ 25MHz, Ampl > 1Vpp
方波特征
上升/下降時間		最大輸出≤10ns. (進入50 Ω 負載)
過激		<2%
不對稱		周期的1% +5 ns
可變占空比		1.0% ～ 99.0% ≤100kHz；10% ～ 90% ≤ 1MHz；50% ≤ 25MHz
斜波特征
線性度		< 峰值輸出的0.1%
可變對稱性		0% ～ 100% (0.1% 分辨率)
脈沖波特征
周期		40ns~2000s
脈沖寬度		20ns~1999.9s
過激		<2%
精度		0.1%+20ns
抖動		20ppm +10ns
AM 調制
載波波形		正弦波，方波，斜波，脈沖波，任意波
調制波形		正弦波，方波，三角波， Upramp, Dnramp
調制頻率		2mHz ～ 20kHz
深度		0% ～ 120.0%
來源		內部
FM 調制
載波波形		正弦波，方波，斜波
調制波形		正弦波，方波，三角波，Upramp, Dnramp
調制頻率		2mHz ～ 20kHz
峰值偏差		DC ～最大頻率
來源		內部
SWEEP
波形		正弦波，方波，斜波
類型		線性或?qū)?shù)
開始/停止頻率		1uHz ～最大頻率
掃描時間		1ms ～ 500s
來源		內部 / 手動
FSK
載波波形		正弦波，方波，斜波，脈沖波
調制波形		50%方波占空比
調制率		2mHz ～ 100 kHz
頻率范圍		1uHz ～最大頻率
來源		內部
PM
載波波形		正弦波，方波，斜波
調制波形		正弦波，方波，三角波，Upramp, Dnramp
調制率		2mHz ～ 20kHz
相位偏差		0? ～ 360?
來源		內部
SUM
載波波形		正弦波，方波，斜波，脈沖波，噪聲波
調制波形		正弦波，方波，三角波， Upramp, Dnramp
調制率		2mHz ～ 20kHz
SUM 深度		0% ～ 100.0%
來源		內部
SYNC 輸出
類型		同步，掃描標記，突發標記或任意波形標記
準位		TTL 兼容50Ω
分配		通道1 或通道2
極性		正?；虻怪?/td>
Fan-輸出		≥4 TTL 負載
阻抗		50Ω 典型值
雙通道功能
相位			‘-180? ~180? (方波和脈沖波不變，相位為0°)同步相位
跟蹤			CH2=CH1 或 CH1=CH2
耦合			頻率(比例或差異) 振幅 & DC 偏移
BURST
波形		正弦波，方波，斜波，任意波
頻率		1uHz~15 MHz(正弦波)；1uHz~15 MHz(方波) ；1uHz~1 MHz (斜波)
Burst 計數		1～ 65535 循環或無限
開始/停止相位		-360 ～ +360
內部周期		1ms ～ 500s
Gate Source		外部觸發
觸發源		單一或內部費率
觸發延遲 N-循環，無限		0s ～ 655350ns
其他
保存/調取		10組設置記憶
電源輸出		only AFG-125P/AFG-225P：輸出電壓 : (2.5V/3.3V/5V)±5%, 輸出電流 : 0.6A
接口		USB (設備)
電源		DC 5V
功耗		10 W (最大)
運行環境		溫度達到規格要求 : 18 ~ 28?C , 運行溫度 : 0 ~ 40?C ,相對濕度: ＜ 80%, 0 ~ 40?C,安裝類別： CAT II
運行高度		2000 Meters
存儲溫度		-10~70?C, 濕度: ≤70%
尺寸 (WxHxD)		215(W) x 35 (H) x 107(D) mm
重量		約1kg
