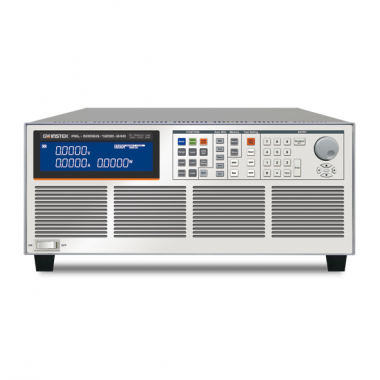

固緯GWINSTEK PEL-5000G系列

PEL-5000G系列

• 4U/6K 高功率密度設計,便于桌上測試

• Turbo Mode 功能可在兩秒內使用1.5倍的額定功率或額定電流

• Turbo Mode 可搭配OCP/OPP/BMS/Short Mode/Surge Mode/Hot Plug-In 等測試使用

• 環境溫度耐受度高,4k/5kW機型使用功率不受環境溫度影響

• 可設定開機狀態值

• 于短路測試時可設定短路時間

• 電壓極性顯示可設成正值(“+”)或負值(“-”)

• 可選用接口：GPIB、RS-232C、USB、LAN

• 提供電池BMS保護板保護功能測試

• 過電流、功率、溫度保護及過電壓示警

PEL-5000G系列單通道電子負載提供150V / 600V / 1200V三種額定電壓設定，功率范圍為4kW?6kW。 PEL-5000G共有9種型號，滿足不同的功率，電壓和電流組合，適用于服務器電源測試和驗證，動力載具充電器/充電站和動力/儲能電池的測試需求。 PEL-5000G提供相同型號的并聯連接，最多可支持8個單元的 Master/Slave架構并聯連接，最大可提供48kW 功率。

對于電池充電器測試應用，PEL-5000G 提供四種電池放電模式，分別為CV+Current Limit模式、CV+Power Limit模式、CC模式和CP模式。用戶可以根據測試要求選擇適當?shù)臏y試模式。在電池放電功能(Battery Discharge Function)下，可以選擇以CC或CP模式下設置放電截止電壓、放電時間或放電容量（Ah）以滿足電池測試要求。

為了滿足不同DUT的驗證需求，PEL-5000G提供多種測試功能，包括浪涌電流測試模式、針對待測物的OCP、OPP保護測試功能和150組參數存儲功能。PEL-5000G的1200V機型不僅在1000V時提供全功率輸出，還可在1200V輸出時保有60%的功率帶載容量，高于其他電子負載的制造商50%的規格。另外高壓(>600V)電池或充電器直接連接到電子負載可能會導致電子負載受損。PEL-5000G內建緩啟動器，可以保護直流負載，還節省了用戶在600V/1200V型號上進行測量的安裝成本和設置時間。

PEL-5000G支持的通訊接口包括GPIB、RS232、USB和LAN。每個型號的功率、電壓和電流如下表所示：

標準配件

SLS10B RED; PLUG CONN 20A RED T × 1
SLS10B BLK; PLUG CONN 20A BLK T × 1
PTV1-12；PIN TRML × 4
HD-DSUB 15pin MALE to MALE 150cm × 1
RND SCREW M4x0.7+S+P L=20mm × 4
Hexagon head M8*1.25 L=25mm NI × 2
K-NUT M4X0.7 NI × 4
NUT M8X1.25 NI × 2
WASHER INSIDE DIA-8.5 OUTSIDE × 4
SPRING WASHER INSIDE φ8 × 2
PEL-5004G,PEL-5005G,PEL5006G handles ： PEL-028 × 1
Rack Mount Kit For PEL5004G,PEL-5005G,PEL-5006G ： PEL-031 × 1

選購配件

PEL-030  GPIB+RS232 接口
PEL-023 RS232 接口
PEL-032 9923+RS232 接口
PEL-022 GPIB 接口
PEL-025 USB 接口 + USB 驅動
(驅動可以下載）
PEL-024 LAN 接口 + LAN 驅動
(驅動可以下載）
GTL-250 GPIB Cable, 1m GPIB cable
GTL-248 GPIB Cable, 2m GPIB cable
GTL-246 USB Cable, 1.2m  USB cable

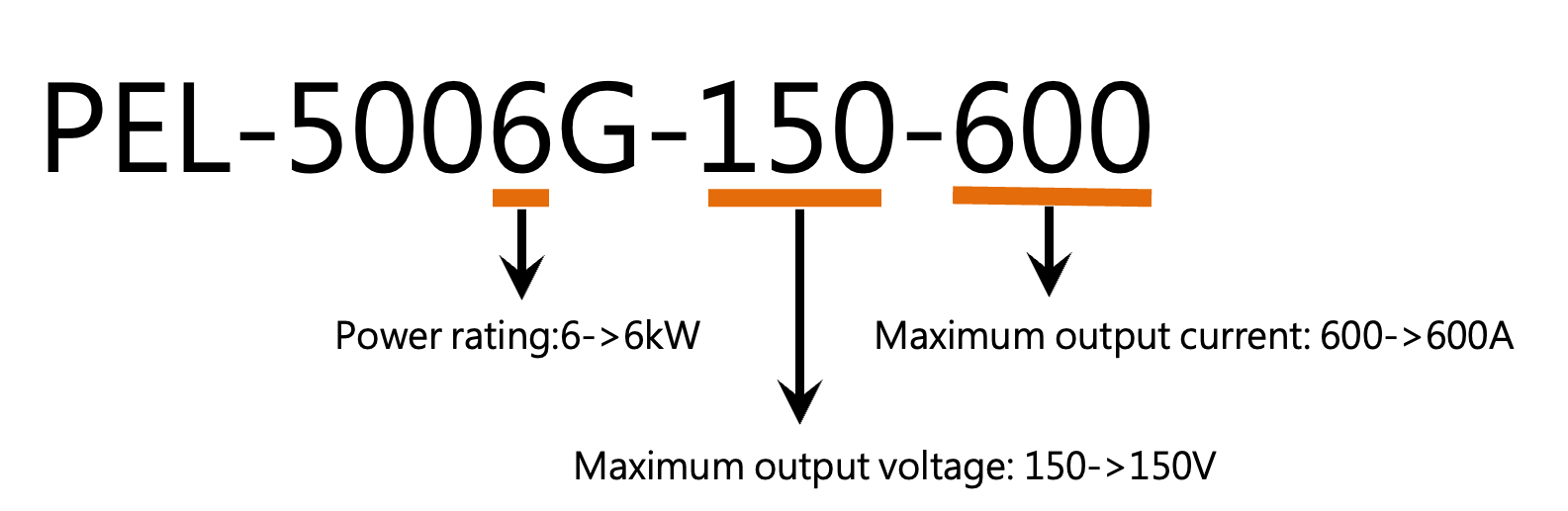

訂購信息

一般模式*

• PEL-5004G-150-400 (150V,400A,4kW)

• PEL-5005G-150-500 (150V,500A,5kW)

• PEL-5006G-150-600 (150V,600A,6kW)

• PEL-5004G-600-280 (600V,280A,4kW)

• PEL-5005G-600-350 (600V,350A,5kW)

• PEL-5006G-600-420 (600V,420A,6kW)

• PEL-5004G-1200-160 (1200V,160A,4kW)

• PEL-5005G-1200-200 (1200V,200A,5kW)

• PEL-5006G-1200-240 (1200V,240A,6kW)

倍增模式*

• PEL-5004G-150-400 (150V,600A,6kW)

• PEL-5005G-150-500 (150V,750A,7.5kW)

• PEL-5006G-150-600 (150V,900A,9kW)

• PEL-5004G-600-280 (600V,420A,6kW)

• PEL-5005G-600-350 (600V,525A,7.5kW)

• PEL-5006G-600-420 (600V,630A,9kW)

• PEL-5004G-1200-160 (1200V,240A,6kW)

• PEL-5005G-1200-200 (1200V,300A,7.5kW)

• PEL-5006G-1200-240 (1200V,360A,9kW)
