詳細說明

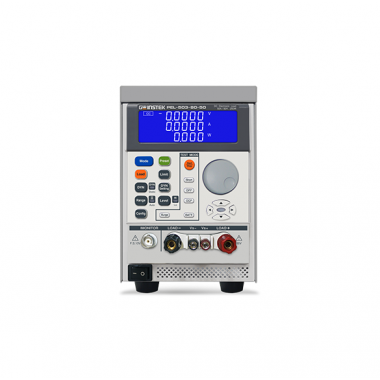

PEL-500

5位數字電壓、電流以及功率顯示
同時顯示電壓值、電流值、功率
短路測試時可設定短路時間
過電流保護/過功率保護的自動測試功能
電池放電測試功能可以設定放電停止電壓(Vbatt)、放電容量(AH、WH)以及停止放電時間
Surge測試可以模擬開機過衡電流及熱插入瞬間電流
定電流、定電阻、定電壓、定功率及Dynamic模式
過電壓、過電流、過功率、過溫度保護及逆向極性偵測
電壓極性顯示可設成正值("+" )或負值("-")
通訊接口: RS-232C、USB

PEL-500系列單通道電子負載，共有5個型號分別提供0~80V/O -500V電壓操作范圍及250~700W 的功率操作范圍。可以應用于研發、品管、ATE系統及生產測試，包括電壓源/電流源測試、開關電源瞬時響應、定電壓模式供限流測試及模擬電池、電池放電測試。PEL-500系列提供5位電壓、電流及功率的顯示，用戶可以同時監測待測物的測量數據。為了方便使用者評估待測物.是否能夠承受過衡電流，PEL-500 系列提供Surge測試，可以模擬開機過沖電流及熱插入瞬間電流。內建電池放電測試功能，可以依照待測物測試需求，決定停止放電的條件，包括設定放電停止電壓(Vbatt)、放電容量(AH、 WH)以及停止放電時間。使用者可以依照待測物特性，分別設定PEL.500系列的加載電壓/卸載電壓來進行測試，當待測體的輸出電壓上升至加載電壓值，開始進行加載，當輸出電壓下降至卸載電壓，開始卸載。用戶可以依照待測體的功能及規格，利用GO/NG功能預先設定判斷條件，PEL.500 系列將在測試過程中依據所設定的判斷條件，自動產生判斷結果。在電源的安全測試要求下，PEL-500 系列不僅提供Short測試功能，也提供過電流保護/過功率保護的自動測試功能,簡化使用者煩雜的手動操作，去驗證待測物OCP/OPP動作點。所產生的測量結果幫助使用者確認待測物在OCP/OPP的實際動作點是否在測量規范內。PEL-500系列除了可以提供負載電流波形經由Imonitor 的BNC輸出端子到示波器;也提供過電壓、過電流、過功率及過溫度保護、逆向極性偵測，當其中的任- -項產生觸發動作時，PEL-500 系列將有保護或提醒措施，保護PEL-500避免因為不正常操作范圍而損毀。

型號		PEL-503-80-50		PEL-504-80-70		PEL-504-500-15		PEL-507-80-140		PEL-507-500-30
工作范圍
功率（W）		250 W		350 W		350 W		700 W		700 W
電流（A）		50 A		70 A		15 A		140 A		30 A
電壓（V）		80 V		80 V		500 V		80 V		500 V
最小操作電壓		1.0V @ 50A		1.2V @ 70A		6V @ 15A		0.9V @ 140A		3.0V @ 30A
保護功能
過功率保護(OPP)		≈262.5 W		≈367.5 W		≈367.5 W		≈735 W		≈ 735 W
過電流保護(OCP)		≈52.5 A		≈73.5 A		≈15.75 A		≈147 A		≈31.5 A
過電壓保護(OVP)		≈84 V		≈84 V		≈525 V		≈84 V		≈ 525 V
過熱保護(OTP)		YES		YES		YES		YES		YES
工作模式
定電流模式	范圍	0～5.04～50.4 A		0～7.02～70.2 A		0～1.5～15 A		0～14.04～140.4 A		0～3～30 A
	分辨率	0.084 mA / 84 mA		0.117 mA / 1.17 mA		0.025 mA / 0.25 mA		0.234 mA / 2.34 mA		0.05 mA / 0.5 mA
	精度	±0.1% OF (SETTING + RANGE)		±0.1% OF (SETTING + RANGE)		±0.1% OF (SETTING + RANGE)		±0.1% OF (SETTING + RANGE)		±0.1% OF (SETTING + RANGE)
定電阻模式	范圍	0.016～1.6～96000 Ω		0.0114～1.14～68400 Ω		0.4～40～2400000 Ω		0.0057～0.57～34200 Ω		0.2～20～1200000 Ω
	分辨率	26.666 μΩ / 0.010416 mSiemens		19 μΩ / 0.014619 mSiemens		666.667uΩ / 0.416 uSiemens		9.5uΩ / 29.239 uSiemens		333.334uΩ / 0.833 uSiemens
	精度	±0.2% OF (SETTING + RANGE)		±0.2% OF (SETTING + RANGE)		±0.2% OF (SETTING + RANGE)		±0.2% OF (SETTING + RANGE)		±0.2% OF (SETTING + RANGE)
定電壓模式	范圍	0～8.1～81 V		0～8.1～81 V		0～60～500 V		0～8.1～81 V		0～60～500 V
	分辨率	0.135mV/ 1.35mV		0.135mV/ 1.35mV		1 mV/ 10mV		0.135mV/ 1.35mV		1 mV/ 10mV
	精度	±0.05% OF (SETTING + RANGE)		±0.05% OF (SETTING + RANGE)		±0.05% OF (SETTING + RANGE)		±0.05% OF (SETTING + RANGE)		±0.05% OF (SETTING + RANGE)
定功率模式	范圍	0～25.02～250.2 W(Imax.= r1：5A , r2：50A)		0～35.04～350.4W(Imax.= r1：7A , r2：70A)		0～35.04～350.4 W(Imax.= r1：1.5A , r2：15A)		0～70.02～700.2 W(Imax.= r1：14A , r2：140A)		0～70.02～700.2 W(Imax.= r1：3A , r2：30A)
	分辨率	0.417 mW/ 4.17 mW		0.584mW/ 5.84 mW		0.584 mW/ 5.84 mW		1.167 mW/ 11.67 mW		1.17 mW/ 117 mW
	精度	±0.5% OF (SETTING + RANGE)		±0.5% OF (SETTING + RANGE)		±0.5% OF (SETTING + RANGE)		±0.5% OF (SETTING + RANGE)		±0.5% OF (SETTING + RANGE)
動態模式	THIGH/TLOW	10 uS to 9.999 Sec		10 uS to 9.999 Sec		10 uS to 9.999 Sec		10 uS to 9.999 Sec		10 uS to 9.999 Sec
	分辨率	0.001 / 0.01 / 0.1 / 1mS						0.001 / 0.01 / 0.1 / 1mS
	轉換速率	3.2～200 mA/μs	0.032～2 A/μS	4.64～290 mA/μs	0.0464～2.90 A/μS	1～62.5 mA/μs	10～625 mA/μS	0.0096～0.6A/μs	0.096～6A/μS	2～125 mA/μs	20～1250 mA/μS
	精度	±5% ±10μS		±5% ±10μS		±5% ±10μS		±5% ±10μS		±5% ±10μS
測量
電壓回讀
范圍(5 Digital)		0～8.1～81 V		0～8.1～81 V		0～60～500 V		0～8.1～81 V		0～60～500 V
分辨率		0.135mV/ 1.35mV		0.135mV/ 1.35mV		1 mV/ 10mV		0.135mV/ 1.35mV		1 mV/ 10mV
精度		±0.025% OF(READING + RANGE)		±0.025% OF(READING + RANGE)		±0.025% OF(READING + RANGE)		±0.025% OF(READING + RANGE)		±0.025% OF(READING + RANGE)
電流回讀
范圍(5 Digital)		0～5.04～50.4 A		0～7.02～70.2 A		0～1.5～15 A		0～14.04～140.4 A		0～3～30 A
分辨率		0.084 mA / 84 mA		0.117 mA / 1.17 mA		0.025 mA / 0.25 mA		0.234 mA / 2.34 mA		0.05 mA / 0.5 mA
精度		±0.1% OF (READING + RANGE)		±0.1% OF (READING + RANGE)		±0.1% OF (READING + RANGE)		±0.1% OF (READING + RANGE)		±0.1% OF (READING + RANGE)
功率回讀
范圍(5 Digital)		25W	250W	35W	350W	35W	350W	70W	700W	70W	700W
分辨率		0.001W	0.01W	0.001W	0.01W	0.001W	0.01W	0.001W	0.01W	0.001W	0.01W
精度		± 0.1% of (Reading + Range)						± 0.1% of (Reading + Range)
Surge 測試
Surge & Normal 電流		0~50A		0~70A		0~15A		0~140A		0~30A
Surge 時間		10~1000ms		10~1000ms		10~1000ms		10~1000ms		10~1000ms
Surge 步驟		1~5		1~5		1~5		1~5		1~5
電池放電測試
低電壓保護		0~81V		0~81V		0~500V		0~81V		0~500V
時間		1~99999Sec		1~99999Sec		1~99999Sec		1~99999Sec		1~99999Sec
容量		0.1~19999.9AH/0.1~19999.9WH		0.1~19999.9AH/0.1~19999.9WH		0.1~19999.9AH/0.1~19999.9WH		0.1~19999.9AH/0.1~19999.9WH		0.1~19999.9AH/0.1~19999.9WH
其它
Load ON電壓		0.1～25V		0.1～25V		0.4～100V		0.1～25V		0.4～100V
精度		1% of (Setting + Range)						1% of (Setting + Range)
Load OFF 電壓		0～25V		0～25V		0～100V		0～25V		0～100V
精度		0.05% of (Setting +Range)						0.05% of (Setting +Range)
Imonitor (非隔離)		5.04 A/V		7.02 A/V		1.5 A/V		14.04 A/V		3 A/V
電流監視		FULL SCALE 10V						FULL SCALE 10V
精度		0.5% of (Setting + Range)						0.5% of (Setting + Range)
典型短路電阻		0.018 Ω		0.0169 Ω		0.367Ω		0.0053Ω		0.087Ω
最大短路電流		50A		70A		15A		140A		30A
接口		USB/RS232						USB/RS232
功耗		40VA						60VA
尺寸(HxWxD)		205 x 123 x 477mm						205 x 231 x 480mm
重量		5.3Kg						10.3Kg
