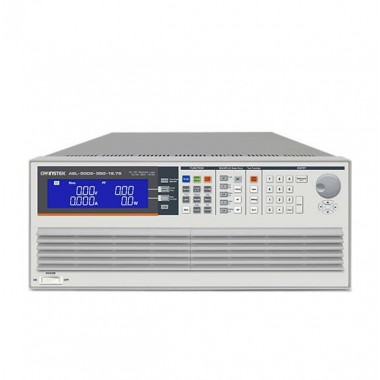

固緯GWINSTEK AEL-5000

AEL-5000

• 交/直流負載具定電流、線性定電流、定電阻、定電壓、定功率及整流性負載等工作模式

• 峰值因素范圍: 1.414~5.0

• 功率因素范圍: 0~1超前或落后

• 內建測試模式

• Turbomode(倍增模式)

• 時間量測可應用于電池、UPS、保險絲和斷路器等測試

• 高達八臺的并聯最高可達180KW及三相△或Y的負載同步控制

• 支持帶載開機

• 支援抽載與卸除角度控制

• 支援正半周或負半周抽載

• 支援SCR/TRIAC的電流調變波形, 90度Tailing edge及Leading Edge

• 頻率范圍: DC, 40~440Hz(480V機型: DC, 40-70Hz )

• 外部電壓控制

• 過電壓警示、過電流、過功率、過溫度保護

• 選配接口: GPIB、 RS-232C、 USB、LAN

AEL-5000系列交/直流電子負載內建16位A/D及DSP等精準的量測電路，提供了精確的測量值，測量項目共有電壓均方根值、 電流均方根值(Arms)、 瓦特值(Watt)、 伏安(VA)、 波峰因素(CF)、 功率因素(PF)、 諧波失真率(THD)、電壓總諧波失真率(VTHD)、 電流總諧波失真率(ITHD)、 峰值電流、 電流最大值(Amax)、 電流最小值(Amin)、 電壓最大值、電壓最小值。 除了這些量測功能外，亦提供了時間量測，產品如UPS、保險絲及斷路器等的跳脫或熔斷時間及Of-lineUPS的轉換時間(Transfertime)。AEL-5000系列AC/DC電子負載的交流整流模式，完全符合IEC對UPS及PVInverter的測試規范要求，分別是IEC62040-3UPSEficiencyMeasurementnon- LinearandIEC61 683ResistivePlusNon-Linear。AEL 5000系列的交流整流性負載模式，是使用CC+CR負載模式并維持電流的THD在80%，來模擬實際PVInverter所連接的電子設備。AEL-5000系列AC/DC電子負載特別內建各種產品所需的測試模式，包括交流部分的UPS,Inverter,Fuse/Breaker,ACPowerSource,及直流部份的Battery,Fuse/Breaker,DCPowerSource等。AEL-5000系列負載新增TYPE1~TYPE3 共二種電池放電測試，可以依需要選擇適當?shù)碾姵販y試模式，測試結果可以直接在LCD顯示器上顯示電池的AH容量、放電后的電壓值、放電的累計時間等數據。AEL-5000系列負載提供多臺并聯、三相應用功能，讓使用者能夠進行更大功率或三相交流電源的測試應用，這樣可以更靈活、更彈性的使用AEL-5000系列交流電子負載,以節省成本。在并聯1三相的操作.上,使用者如同操作單機一樣,只要對Master進行操作即可，Slave1及 Slave2會自動進行該相的吃載及量。AEL-5000系列交直流電子負載特別針對電流保護元件的測試驗證開發出FuseTest 功能，就能夠用一額定電流與功率的電子負載來測試驗證此類保護元件。當Turbomode( 倍增模式)設置為ON時，在1秒的測試時間內，測試電流可以倍增到額定電流的2倍。

附件
圓型端子RVL1_4x2 PCs
圓型端子RNYBS8-4x2 PCs
端子PTV1-12x6PCs
HD-DSUB 15pin MALE to MALE 150cmx 1 PCs

選購配件：

PEL-022     GPIB Card

PEL-023     RS-232 Card

PEL-024     LAN Card

PEL-025     USB Card

PEL-028     不銹鋼U型把手(固定在拖架)

                 注:僅限下列機型AEL-5006/5008/5012/5015

PEL-029     機架配件(壓鑄把手)

                注:僅限下列機型AEL- 5002/5003/5004

PEL-030     GPIB+RS232適配卡

GTL-238    RS-232 Cable, 9 pin,M-F Type,1000mm

GTL-248    GPIB Cable, 2m

GTL-250    GPIB Cable, 0.6m

GTL-246    USB Cable, 1.2m
