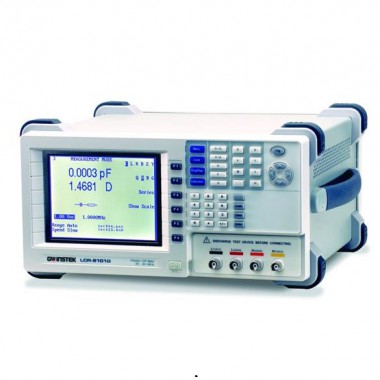

LCR-8000G系列
寬廣的測試頻率范圍20Hz~10MHz
0.1%基本精確度&6位解析度
DC電阻測量
帶有被測元件電壓/電流監控的測量功能
帶有判斷警報的PASS/FAIL測試功能
超大LCD顯示屏和友好的用戶界面
多步驟模式
圖表模式
選配：±200V偏壓盒（頻率最大到2MHz）
標準RS-232C/GPIB接口
LCR-8000G系列包含10MHz/5MHz/1MHz量測頻率機型，具有精確、多功能和高分辨率的特點，還包括DC電阻測量以及電壓/電流監測功能。多步驟測試功能可以在屏幕上進行帶有Pass/Fail判定提示的定制測量序列編程。每組編程包括30個測試步驟，每個步驟均可以設置測試參數和限制。多步驟操作下，原本繁瑣無趣的工作只需要按一下按鈕，就可以按步驟自動的執行。使用圖表模式功能，LCR-8000G將以圖表的形式，顯示元器件的阻抗特性隨著掃描頻率或電壓的變化所呈現的規律。這將使得分析阻抗的頻率或電壓特性時，其結果一目了然。GPIN和RS-232C標準接口，用于設備控制以及將測試結果顯示在PC上。LCR-8000G系列豐富的特點讓您的測試任務變得更加簡單而實用。
LCR-800系列電橋測試儀介紹及操作使用http://v.youku.com/v_show/id_XMjk1NjE0MTM2.html?spm=a2hzp.8253869.0.0
快速選型
| 型號 | 測試頻率 | 基本精度 | 圖表模式 | 多步驟模式 | 標配接口 |
| LCR-8110G | 20Hz-10MHz | ±0.1% | YES | YES | RS-232/GPIB |
| LCR-8105G | 20Hz-5MHz | ±0.1% | YES | YES | RS-232/GPIB |
| LCR-8101G | 20Hz-1MHz | ±0.1% | YES | YES | RS-232/GPIB |
| 詳細規格 | |||
| 型號 | LCR-8110G | LCR-8105G | LCR-8101G |
| 測試頻率 | |||
| 20Hz ~ 10MHz, 5 位數, ±0.005% | 20Hz ~ 5MHz, 5 位數, ±0.005% | 20Hz ~ 1MHz, 5 位數, ±0.005% | |
| 輸出阻抗 | |||
| 100Ω | |||
| 基本準確度 | |||
| ±0.1% (R, Z, X, G, Y, B, L, C) | |||
| 測試速度 | |||
| 交流 (＞ 2kHz) | DC | ||
| 最大(MAX): 75mS | 最大(MAX): 30mS | ||
| 快速(FAST): 150mS | 快速(FAST): 60mS | ||
| 中速(MEDIUM): 450mS | 中速(MEDIUM): 120mS | ||
| 慢速(SLOW): 600mS | 慢速(SLOW): 900mS | ||
| 測試信號電平 | |||
| 測試頻率 | 測試信號電平 | 步進 | 精度 |
| ≤3MHz | 10mV~2V | 1mV/10mV | 2%±5mV |
| ＞3MHz | 10mV~1V | 1mV/10mV | 2%±5mV |
| 短路電流 | |||
| 最大20mA | |||
| 測量范圍 | |||
| 模式 | 測量范圍 | ||
| R, Z, X | 0.1mΩ ~ 100MΩ | ||
| G, Y, B | 10nS ~ 1000S | ||
| L | 0.1nH ~ 100kH | ||
| C | 0.01pF ~ 1F | ||
| D | 0.00001 ~ 9.9999 | ||
| Q | 0.1 ~ 9999.9 | ||
| θ | -180° ~ +180° | ||
| Rdc | 0.1mΩ ~ 100MΩ | ||
| 測量參數 | |||
| 阻抗 (Z), 相位角 (θ), 電感 (L), 電容 (C),交流電阻 (Rac), 品質因數 (Q), 損耗因數 (D),導納 (Y), 電導 (G), 電抗 (X), 電納 (B),直流電阻 (Rdc) | |||
| 串聯 / 并聯等效電路 | |||
| C + R, C + D, C + Q, L + R, L + Q, L + D | |||
| 串聯等效電路 | |||
| X + R, X + D, X + Q | |||
| 并聯等效電路 | |||
| C + G, B + G, B + D, B + Q, B + R, L + G | |||
| 向量測量組合 | |||
| Z + Phase Angle, Y + Phase Angle | |||
| LCD顯示屏 | |||
| 320 x 240 點陣顯示 | |||
| 接口 | |||
| RS-232, GPIB | |||
| 電源 | |||
| AC 115V ±10% / 230V ±10% (可選), 50/60Hz | |||
| 尺寸&重量 | |||
| 330(寬) x 170(高) x 340(深)mm, 約5公斤 | |||
標準附件
使用手冊 x1, 電源線 x1, 測試治具LCR-12 x1
選購附件
LCR-05 引腳型元件測試治具 頻率：DC-1MHz最大電壓：35V
LCR-06A 四線式測試治具 頻率：DC-1MHz最大電壓：35V
LCR-07 兩線式測試治具 頻率：DC-1MHz最大電壓：35V
LCR-08 SMD / Chip 元件(手持式)測試治具 頻率：DC-1MHz最大電壓：35V
LCR-12 Kelvin clip測試線（4線）+接地夾 頻率：DC-10MHz最大電壓：35V
LCR-15 測試治具 – 針對SMD組件(0201 to 1812)
GTL-232 RS-232C連接線, 9-pin母座對9-pin,Null Modem
GRA-404 面板機架 (19", 4U)
GTC-001 儀器臺車
GTC-002 儀器臺車
