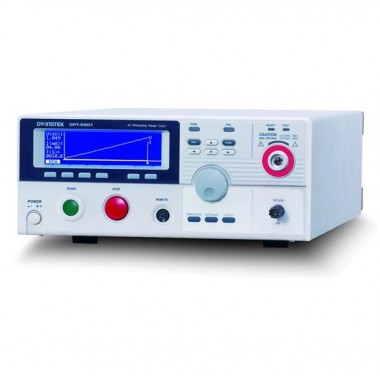

GPT-9900系列 500VA安規測試儀(GPT-9901A,GPT-9902A,GPT-9903A,GPT-9904)
500VA測試容量
大型(240x64)點矩陣式LCD
掃描功能, 提供待測物特性分析
絕緣電阻量測可達50GΩ
手動/自動測試模式
具快速選擇功能鍵
高亮度警示及狀態指示燈
具Interlock功能
零點輸出
輸出電壓上升時間控制
True RMS電流量測
高解析度: 1uA(電流量測), 2V(電壓設定)
使用PWM放大器, 確保測試效益及測試可靠性
提供100組記憶, 以儲存測試條件, 且每個記憶組可獨立命名
遙控端子座, 提供機器自前面板外接控制器
提供后板輸出座, 方便系統整合配線
接口: RS-232C, USB device, Signal I/O及GPIB (選購)
固緯電子高穩定性測試、安全考量及全新外觀的安規測試儀- GPT-9900 系列，來符合如IEC、EN、UL、CSA、GB、JIS等安全法規對各種電子/電器產品或部件在測試上的要求。
GPT-9900系列安規測試儀共計有2個型號： GPT-9904是4合一機種，具有交/直流耐壓測試、絕緣電阻測試及交流接地阻抗測試功能、 GPT-9903/9903A提供交/直流耐壓測試及絕緣電阻測試功能、 GPT-9902A提供交/直流耐壓測試測試功能、 GPT-9901A提供交流耐壓測試功能。全系列機型提供交流500VA輸出容量，并使用高效率的PWM放大器，有效避免因輸入電源電壓變動或波形變形的影響，以確保交流耐壓測試時對待測物提供穩定之高壓輸出。
針對安全性的考量上， GPT-9900系列使用軟/硬體控制的方式，提供像是開機自測、零點啟動、測試過程中偵測不正常輸出電壓、超過設定上/下限時之快速切斷輸出電壓的能力(150μs)，甚至還提供需插上特殊的連鎖(Interlock)端子才能讓安規測試器正常輸出的功能。除此之外，每項測試完成后都會自動進行放電處理，以避免待測物存在過大的測試電壓，造成使用者傷害。
而在操作、觀測及量測性能方面， GPT-9900系列提供掃描功能，利用軟體將掃描功能直接架構于機器內；當使用者于功能測試完成后，即可進入掃描模式觀看此次測試結果的分析曲線，并可選取測試過程內的任一時間點，分析電壓對電流關系(當選取ACW或DCW功能)，甚至可藉由設定起始時間，掃描某段特定時間的測試結果，分析局部電壓對電流的關系。同時GPT-9900系列以簡約的按鍵設計并搭配高辨視性的點矩陣藍色LCD顯示幕，以及不同顏色之高亮度LED做為狀態指示燈，讓整個操作設置及測量觀看，更加輕松且易于判讀。此外，在提供測試所需的主要功能方面，交流耐壓(AC 5kV/100mA)、直流耐壓(DC 6kV/20mA)、絕緣電阻(DC 50V~1000V/50GΩ)、以及接地阻抗測試(AC 32A max./650mΩ)，并且搭配輸出調整解析度、量測解析度、電壓爬升時間設定、上/下限判斷設定...等，讓使用者可以執行各項所需的測試并獲得精確的量測結果。
GPT-9900系列其他功能和特點還包括：后板輸出功能，以方便整合于系統中、斷線偵測功能(僅適用于接地阻抗測試)，以避免斷線造成量測結果的誤判、100組記憶組數，可做為不同測試條件之儲存、多個記憶組結合可做自動連續測試、前板遙控端子座/后板Signal I/O，提供客戶以更便捷及符合需要的方式來控制安規測試器之輸出/中止。甚至針對需要電腦控制并記錄測試結果的使用者，也提供了RS-232C、USB及GPIB(選購)介面可供使用。
.
.
| 型號 | 主要功能 | 后面板輸出 | 容量 | 掃描功能 | 標配接口 |
| GPT-9904 | AC/DC/IR/GB | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9903A | AC/DC/IR | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9902A | AC/DC | √ | 500VA | √ | USB/RS-232/I/O |
| GPT-9901A | AC | √ | 500VA | √ | USB/RS-232/I/O |
| 詳細規格 | |
| 交流耐壓測試 | |
| 輸出電壓范圍 | 0.100kV~ 5.000kV ac |
| 輸出電壓調整分辨率 | 2V/步進 |
| 輸出電壓準確度 | ± (1%設定值+ 5V) [無負載] |
| 最大額定負載 | 500 VA (5kV/100mA) |
| 最大額定電流 | 100mA (0.5kV< V ≦5kV)；10mA (0.1kV≦ V ≦0.5kV) |
| 輸出波形 | 正弦波 |
| 輸出電壓頻率 | 50 Hz / 60 Hz 可選擇 |
| 電壓變動率 | ± (1%讀值+ 5V) [最大額定負載→未加負載] |
| 電壓表準確度 | ± (1%讀值+ 5V) |
| 電流量測范圍(截?cái)嚯娏? | 0.001mA~100.0mA |
| 電流量測分辨率 | 0.001mA / 0.01mA / 0.1mA |
| 電流量測準確度 | ±(1.5%讀值+ 30位數)當HI SET<1.11mA；±(1.5%讀值+ 3位數)當HI SET≧1.11mA |
| 上/下限判定功能 | Yes |
| ARC偵測 | Yes |
| 掃描功能* | Yes |
| 上升時間(RAMP) | 0.1s~999.9s |
| 測試時間(TIMER)* | OFF, 0.5s~999.9s |
| GND | ON/OFF |
| 直流耐壓測試 | |
| 輸出電壓范圍 | 0.100kV~ 6.000kV dc |
| 輸出電壓調整分辨率 | 2V/步進 |
| 輸出電壓準確度 | ± (1%設定值+ 5V) [無負載] |
| 最大額定負載 | 100W (5kV/20mA) |
| 最大額定電流 | 20mA (0.5kV< V ≦6kV)；2mA (0.1kV≦ V ≦0.5kV) |
| 電壓變動率 | ± (1%讀值+ 5V) [最大額定負載→未加負載] |
| 電壓表準確度 | ± (1%讀值+ 5V) |
| 電流量測范圍(截?cái)嚯娏? | 0.001mA~20.0mA |
| 電流量測分辨率[1] | 0.001mA / 0.01mA / 0.1mA |
| 電流量測準確度 | ±(1.5%讀值+ 30位數)當HI SET<1.11mA；±(1.5%讀值+ 3位數)當HI SET≧1.11mA |
| 上/下限判定功能 | Yes |
| ARC 偵測 | Yes |
| 掃描功能* | Yes |
| 上升時間(RAMP) | 0.1s~999.9s |
| 測試時間(TIMER)* | OFF, 0.5s~999.9s |
| GND | ON/OFF |
| 絕緣電阻測試 (GPT-9904/9903A) | |
| 輸出電壓范圍 | 50V~1000V dc |
| 輸出電壓調整分辨率 | 50V/步進 |
| 輸出電壓準確度 | ± (1%設定值+5V) [無負載] |
| 電阻量測范圍 | 0.001GΩ~ 50.00GΩ |
| 測試電壓 | 50V≦V ≦500V：0.001~0.050GΩ：±(5%讀值 + 1位數)；0.051~2.000GΩ：±(10%讀值 + 1位數) 500V≦ V ≦1000V：0.001~0.500GΩ：±(5%讀值 + 1位數)；0.501~9.999GΩ：±(10%讀值 + 1位數)；10.00~50.00GΩ：±(15%讀值 + 1位數) |
| 輸出阻抗 | 600kΩ |
| 上/下限判定功能 | Yes |
| 掃描功能* | Yes |
| 上升時間(RAMP) | 0.1s~999.9s |
| 測試時間(TIMER) | 1s~999.9s |
| GND | OFF (fixed) |
| 接地阻抗測試 (僅GPT-9904) | |
| 輸出電流范圍 | 03.00A~32.00A ac |
| 輸出電流調整分辨率 | 0.01A |
| 輸出電流準確度 | 3A≦ I ≦8A: ±(1%讀值+ 0.2A)；8A< I ≦32A: ±(1%讀值+ 0.05A) |
| 測試電壓 | 6Vac 最大(開路電壓) |
| 測試電壓頻率 | 50Hz/60Hz可選擇 |
| 電阻量測范圍 | 10.0mΩ~ 650.0mΩ |
| 電阻量測分辨率 | 0.1mΩ |
| 電阻量測準確度 | ±(1%讀值+ 2 mΩ) |
| 上/下限判定功能 | Yes |
| 掃描功能* | Yes |
| 測試時間(TIMER) | 0.5s~999.9s |
| 測試方式 | 四線式量測 |
| GND | OFF (fixed) |
| 記憶組 | |
| 單步驟記憶 | MANU：100組 |
| 自動測試記憶 | AUTO：100 組, 每組最多16個manu |
| 界面 | |
| 后板輸出 | 標準 |
| RS-232C | 標準 |
| USB | 標準 |
| GPIB | 選購 |
| Remote terminal (Front) | 標準 |
| Signal I/O | 標準 |
| 顯示屏 | |
| 240 x 64 點陣式(藍色) LCD | |
| 使用電源 | |
| AC 100V/120V/220V/230V ± 10%, 50/60Hz | |
| 尺寸及重量 | |
330(W)x148(H)x482(D)mm(GPT-9902A/9901A/9903A); 約24kg 330(W)x148(H)x587(D)mm(GPT-9904); 約27kg | |
| [* ]掃描功能及測試時間可為持續測試(TIMER = OFF), 只有在特殊的MANU模式下( MANU=***-000 )可被執行 | |
快速指南x 1, 電源線x 1,
CD x 1(內含完整使用手冊)
Interlock端子 x 1
Remote端子組件 x 1
測試線GHT-114 x 1 for GPT-9903
測試線GHT-114 x 1, GTL-115 x 1 for GPT-9904
選購配備
Opt.1 GPIB卡
選購附件
GHT-113 高壓測試槍
GHT-205 高壓測試棒
GTL-232 RS232C通訊數據線, 9針對9針母座, 用于計算機聯機
GTL-247 USB通訊數據線, A-A型式, 約1.8公尺
GTL-248 GPIB通訊數據線, 約2公尺
GRA-417 面板機架 (19”, 4U) *此面板機架不適用GPT-9903/9904A
