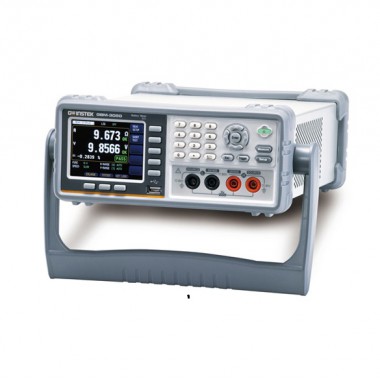

固緯GWINSTEK GBM-3000系列(GBM-3300,GBM-3080，GBM-3100H)

單價	面議對比
詢價	暫無
瀏覽	193
發貨	廣東深圳市付款后3天內
品牌	固緯GWINSTEK
過期	長期有效
更新	2025-07-17 16:23

臺灣固緯GWINSTEK--深圳格泰斯科技有限公司

VIP會員第2年

資料通過認證

保證金￥68888.00

廣東-深圳市
上次登錄 2024-07-30 •
19129530036
臺灣固緯GWINSTEK (先生)

進入主頁 更多供應

詳細說明

GBM-3000系列(GBM-3300,GBM-3080，GBM-3100H)

3.5" TFT LCD (320x240)
測量項目：直流電壓和交流電阻
電壓測量：1000V（GBM-3100H）或 300V(GBM-3300)或80V(GBM-3080)
電阻測量: 0mΩ~ 3.2kΩ(max.)
電壓測量的基本精度: 0.01%
電阻測量的基本精度: 0.5%
測量分辨率高達0.1μΩ和10μV
分別對電壓和電阻進行獨立的Go / NoGo確定功能
測試導線（探棒）斷開/接觸故障的判斷機制是測量可靠性的保證
標準接口：USB Host/Device, RS-232C及Handler

固緯電子推出新系列臺式電池內阻測試儀GBM-3000系列，它使用AC 　1kHz作為測試信號，測量電池電壓和內阻為1000V(GBM-3100H)/300V(GBM-3300)和80V(GBM-3080)。該系列具有3.5”TFT 　LCD，4線測量方法，高分辨率(6位電壓/ 5位電阻)測量顯示能力，以及獨立的GO / NOGO電壓和電阻確定，各種通信接口等，滿足各種類型的電池測量，如單體電池，電池單元到最終產品(電池)等，以便于用戶在生產的各個階段實現準確的測量。
GBM-3000系列為各種類型的電池提供測量開路電壓和電阻的卓越功能。電壓測量的精度高達±(0.01%讀值+5位)，測量分辨率可達10μV(8V時)。電阻測量的精度可達±(0.5%讀值+5位)，測量分辨率達到0.1μΩ(3mΩ時）特別適合電池單體測量的排序，這是為了實現后續串聯和并聯更好的輸出平衡。同時，為了方便用戶快速、清晰地解釋測量結果，GBM-3000系列分別根據電壓和電阻分別進行HI/LO測定，并可切換到簡單(大數字顯示)模式，以滿足測試精度的要求，清晰、易于讀取，可提高檢查效率。
除了出色的測量能力外，GBM-3000系列還提供了許多功能，以確保有效性和便利性。為了保證有效性，測試引線(探棒)接觸狀態檢測功能是有效地提示用戶測試引線(探棒)和DUT是否良好接觸，以確保測量值的有效性。在便利性方面，GBM-3000系列提供兩種數據存儲方法(最多10000筆測量值)。“一般存儲”僅存儲測量的電壓和電阻值；“統計存儲”具有用于統計分析的相關參數(Cp / Ckp / Mean / MAX / MIN ...)。用戶可以先將測量過程中的數據存儲在內部存儲器中，然后通過USB將數據傳輸?shù)接?jì)算機進行后續分析，而不限于與計算機的連接。
此外，為了傳輸和存儲測量結果，GBM-3000系列提供RS-232C / USB設備(虛擬COM)，用于編寫程序和檢索。Handler用于通過PLC進行外部觸發控制。所有接口均標準配備，不僅可以節省儀器成本，還可以滿足使用不同自動測量系統的要求。

快速選型

型號	電阻測量	電壓測量	分辨率	基本精度	標配接口
GBM-3300	3.2KΩ	300V	0.1uΩ/10uV	電壓0.01%，電阻0.5%	USB/RS-232
GBM-3080	3.2KΩ	80V	0.1uΩ/10uV	電壓0.01%，電阻0.5%	USB/RS-232

詳細規格
顯示
屏幕	3.5(320x240)TFT LCD
阻抗	5位數
電壓	6位數
測試速度
慢速	3次/秒
中速	14次/秒
高速	25次/秒
Ex.高速	65次/秒
阻抗測量
測試頻率	1kHz(±0.5Hz)固定值
輸入阻抗	3mΩ~300mΩ：99kΩ,3Ω~3kΩ；2MΩ
范圍	范圍編號	范圍	最大刻度	分辨率	測試電流	開路電壓（最大Vpp）
	0	3mΩ	3.1000mΩ	0.1μΩ	100mA	8V
	1	30mΩ	31.000mΩ	1μΩ	100mA	8V
	2	300mΩ	310.00mΩ	10μΩ	10mA	7V
	3	3Ω	3.1000Ω	100μΩ	1mA	3V
	4	30Ω	31.000Ω	1mΩ	100μA	2V
	5	300Ω	310.00Ω	10mΩ	10μA	1.5V
	6	3kΩ	3200.0Ω	100mΩ	10μA	1.5V
精度	范圍編號	速度	精度		溫度系數
	0	慢速	±0.5%讀值±10位		（±0.05%讀值±1位）/℃
		中速	±0.5%讀值±15位
		高速	±0.5%讀值±20位
		Ex.高速	±0.5%讀值±40位
	1	慢速	±0.5%讀值±5位		（±0.05%讀值±0.5位）/℃
		中速	±0.5%讀值±6位
		高速	±0.5%讀值±7位
		Ex.高速	±1.0%讀值±8位
電壓測量
范圍	范圍編號	范圍		最大刻度		分辨率
	0	8V		±8.08000		10μV
	1	80V		±80.8000		100μV
	2	300V（僅GBM-3300）		±303.000		1mV
精度	檔位編號	速度	精度		溫度系數
	0~2	慢速	±0.01%讀值±3位		（±0.001%讀值±0.3位）/℃
		中速	±0.01%讀值±5位
		高速	±0.05%讀值±5位
		Ex.高速	±0.10%讀值±6位
其他功能
范圍選擇	自動范圍,保持范圍,正常范圍
比較器	ABS,PER或SEQ
連接偵測	OPEN&WIRE
蜂鳴器	OFF， Pass， Fail
觸發	內部,外部
接口	USB Device / USB host/RS-232C/HANDLER
電源	AC 100 - 240V, 50/60Hz；功耗: 最大 10W
尺寸& 重量	264mm(W)x 107mm(H)x 350mm(D) 2.8kg

標準配件
Safety sheet x 1
電源線x 1
GBM-01 x 1 :4線式(kelvin clip)測試線, 90V (最大.),大約1100mm
CD x 1 (包含完整的使用手冊以及驅動程序)

選購配件
GBM-02 4線 (single pin)測試探棒, 80V(最大.),大約1100mm
GBM-03 4線 (twin pin) 測試探棒, 300V(最大.),大約1400mm
GBM-S1 短路棒 (GBM-02/GBM-03)
GTL-232 RS-232C通訊線, 9-pin Female to 9-pin,對計算機跳線,大約2000mm
GTL-246 USB通訊線, A-B型,大約1200mm
GRA-422 機架組
