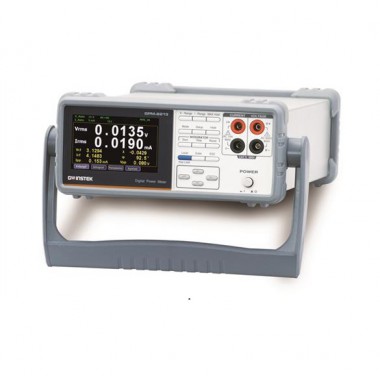

GPM-8213
4” TFT LCD顯示幕
兩種數值顯示模式
標準畫面: 顯示2個主測項+6個次測項
簡易畫面: 顯示4個主測項的測試值
符合IEC 62301功率量測時之需求
電壓/電流測試頻寬可達DC~6kHz
瓦特分辨率最高可達1uW
最小電流檔位5mA, 解析度可達0.1uA
電流/電壓可測至CF為3的畸形波, 半量程CF可達6
Wh功率時間/Ah電流時間積分功能
具總諧波失真量測
具前面板測試端子
標準介面: RS-232C, USB device, LAN
選購介面: GPIB (須于出廠前安裝)
選購配件: GPM-001
固緯電子– GPM-8213，專為單相(1P/2W)交流電源功率量測設計的數字功率計。該產品采用4” TFT LCD顯示幕、5位數量測顯示、提供19種功率量測上相關參數、積分量測功能，并具有高精準的電壓/電流/功率量測能力、前/后面板輸入端子、多樣的通訊接口…等，來協助使用者達成清晰、便捷、準確的功率量測。
GPM-8213提供多達19種功率量測上的相關參數，包括電壓(Vrms/ V+pk / V-pk)、電流(Irms/ I+pk / I-pk)、頻率(VHz/ IHz)、功率(P/ P+pk / P-pk)、波峰因素(CFV/ CFI)、視在功率(VA)、無效功率(VAR)、功率因數(PF)、相位角(DEG)外，還可以測量總諧波失真率(THDV/ THDI)，以及高精準的電壓/電流/功率量測能力(±0.1%讀值±0.1%檔位)；并且妥善的利用了TFT LCD顯示幕的優勢，除可使用簡單模式呈現與傳統功率計相同的四個量測參數外，甚至還可顯示8種量測參數(2個主要量測+6個監控量測)的模式，不只滿足了制程測試上精準度及清晰易讀的需要、同時也能符合研發設計和品質驗證上多樣性的量測應用需求。
針于待測產品需符合IEC 62301/EN 50564待機功率消耗量測時的設備需求，GPM-8213也提供量測支援，包括測試頻寬可達DC~6kHz、可支援小電流檔位至5mA(解析度可達0.1uA)、可滿足1uW的功率量測解析度、波峰因素可達3 (半量程可達6)，同時可測量總諧波失真率(至少13階的電源諧波)。對于一般功率量測時的大電壓/大電流量測應用，也提供PT / CT rate功能可搭配外部比壓器(Potential Transformer)或比流器(Current Transformer)以符合量測需求。
另外，在資料擷取和儲存方面，除了可以透過標準配備的RS-232C/ USB介面(虛擬COM)/ LAN來編寫程式讀取外，同時還提供可選購的GPIB介面(需于出廠前加裝)，以符合多數使用自動量測系統者的習慣。
快速選型
| 型號 | 顯示 | 檔位 | 待機功耗測試 | 標配接口 |
| GPM-8213 | 4寸TFT LCD | 600V/20A | YES | USB/RS-232/LAN |
| 詳細規格 | |||
| 測量特點 | |||
| 輸入 | |||
| 項目 | 檔位 | ||
| 輸入電壓 | 600 Vrms | ||
| 輸入電流 | 20 Arms | ||
| 輸入阻抗(50/60 Hz) | 電壓 | 2.4MΩ | |
| 電流 | 5mA - 200mA：500mΩ | ||
| 電流 | 0.5A - 20A：5mΩ | ||
| 最大顯示電壓 | 700 Vrms | ||
| 最大顯示電流 | 25 Arms | ||
| 最大允許絕緣電壓 | 300 V | ||
| 低頻濾波器 | 截止頻率 | 500 Hz | |
| 參數 | |||
| 同步頻率 | 45Hz ~ 6kHz | ||
| 平均次數 | 1, 2, 4, 8, 16, 32, 64 | ||
| 顯示項目(標準模式) | 8個項目(同時) | ||
| 顯示項目(簡易模式) | 4個項目(同時) | ||
| 顯示位數 | 5 | ||
| 電壓轉換器 (PT ratio) | 1 ~ 9999.999 | ||
| 電流轉換器 (CT ratio) | 1 ~ 9999.999 | ||
| 量測項目 | 電壓、電流、有效功率、視在功率、無效功率、功率因素、相位角、頻率、積分電流、積分功率、正積分功率、負積分功率、積分時間、電壓波形因素、電流波形因素、峰值電壓、峰值電流、總諧波失真 | ||
| 量測顯示符號 | Vdc, Vrms, V+pk, V-pk, Idc, Irms, I+pk, I-pk, P, P+pk, P-pk, VA, VAR, PF, CFV, CFI, DEG, VHz, IHz, THDV, THDI | ||
| 電壓量測 | |||
| 量測檔位 | CF=3 | 15V, 30V, 60V, 150V, 300V, 600V | |
| CF=6 | 7.5V, 15V, 30V, 75V, 150V, 300V | ||
| 波形因素 | 3, 6 | ||
| 準確度 | 有效范圍 | 檔位的1 % ~ 105 % | |
| DC | ±(0.2 % 讀值 + 0.2 % 檔位) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % 讀值 + 0.1 % 檔位) | ||
| 66 Hz < f ≤ 1kHz | ±(0.1 % 讀值 + 0.2 % 檔位) | ||
| 1 kHz < f ≤ 6kHz | ± 3 % 檔位 | ||
| 濾波器開啟 | 增加誤差 0.3 %讀值@ 45Hz to 66Hz | ||
| 溫度影響 | 5-18?C / 28-40?C | 增加 ±0.03%讀值 /?C | |
| 殘留噪聲 | 0.5 % 檔位 | ||
| 電流量測 | |||
| 量測檔位 | CF=3 | 5mA, 10mA, 20mA, 50mA, 100mA, 200mA, 500mA, 1A, 2A, 5A, 10A, 20A | |
| CF=6 | 2.5mA, 5mA, 10mA, 25mA, 50mA, 100mA, 250mA, 0.5A, 1A, 2.5A, 5A, 10A | ||
| 波形因素 | 3, 6 | ||
| 準確度 | 有效范圍 | 檔位的1 % ~ 105 % | |
| DC | ±(0.2 % 讀值 + 0.2 % 檔位) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % 讀值 + 0.1 % 檔位) | ||
| 66 Hz < f ≤ 1kHz | ±(0.1 % 讀值 + 0.2 % 檔位) | ||
| 1 kHz < f ≤ 6kHz | ± 3 % 檔位 | ||
| 濾波器開啟 | 增加誤差0.3 % 讀值@ 45Hz to 66Hz | ||
| 溫度影響 | 5-18?C / 28-40?C | 增加 ±0.03% 讀值 /?C | |
| 殘留噪聲 | 0.5 % 檔位 | ||
| 功率量測 | |||
| 準確度 | 有效范圍 | 檔位的1 % ~ 110 % | |
| DC | ±(0.2 % 讀值 + 0.2 % 檔位) | ||
| 45 Hz ≤f ≤ 66 Hz | ±(0.1 % 讀值 + 0.1 % 檔位) | ||
| 66 Hz < f ≤ 1kHz | ±(0.1 % 讀值 + 0.3 % 檔位) | ||
| 1 kHz < f ≤ 6kHz | ± 3 % 檔位 | ||
| 濾波器開起 | 增加誤差 0.3 % 讀值@ 45Hz to 66Hz | ||
| 溫度影響 | 5-18?C / 28-40?C | 增加 ±0.03% 讀值 /?C | |
| 頻率測量 | |||
| 量測范圍 | 濾波器開啟 | 30.000Hz to 499.99Hz | |
| 濾波器關閉 | 30.000Hz to 9.9999kHz | ||
| 量測項目 | 電壓、電流 | ||
| 有效輸入范圍 | 輸入電壓文件位的10% ~ 105% | ||
| 準確度 | ±(0.06 % 讀值) | ||
| 積分測量 | |||
| 積分器 | 準確度 | ±(電壓或電流準確度 + 0.1 % 讀值) | |
| 定時器 | 范圍 | 0 時 0 分 ~ 9999 時 59 分 | |
| 準確度 | ±0.01% ±1秒 | ||
| 一般信息 | |||
| 儲存狀態 | 溫度?40°C ~ 70°C；濕度 < 90%RH(無冷凝) | ||
| 使用電源 | AC 100-240V, 50–60Hz ; 消耗功率25VA(最大) | ||
| 尺寸及重量 | 270(寬) x 110(高) x 350(深) mm, 約2.9公斤 | ||
標準附件
安全指南 x 1
電源線 x 1
測試線 GTL-209 x 1
光盤 x 1 (含完整使用手冊及USB驅動)
選購配備
選購01 GPIB卡
注: 選購配備GBIP須于出貨前工廠內安裝
選購附件
GPM-001 測試治具盒 (含連接線)
GTL-232 RS-232C線, 9-pin Female to 9-pin, null modem for computer, 約2000mm
GTL-246 USB線, A-B type, 約1200mm
GTL-248 GPIB線, 約2000mm
GTL-251 GPIB-USB-HS+ (high speed)
