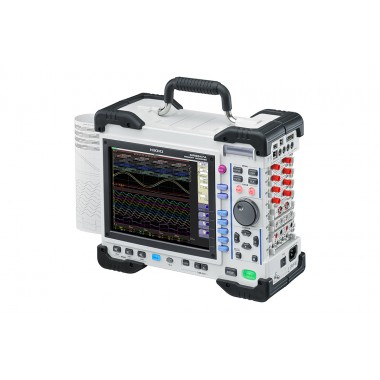

具備記錄儀+波形發生器功能
適用于現場和研發試驗全球化標桿產品記錄儀
● 全新追加3種單元，對應所有17個單元
● 發生和記錄二合一，再現輸出測量到的問題波形
● 高壓1000V直接輸入測量（1MS/s，16bit分辨率）
● 20MS/s高速采樣，通道間絕緣（安裝了U8975、U8977 或 U8978 時，最高采樣速度：10 MS/s）
● 模擬32ch+邏輯標配16ch～模擬20ch＋邏輯64ch
● 利用高速采樣的波形判定功能
● 防油防污的按鍵設計，適用于現場測量
● 一鍵式操作，50mm/s高速打印
| 輸入通道數 | [8個模擬單元]:16個模擬通道+16個邏輯通道 （標配） |
|---|---|
| 測量量程 （20格f.s.） | 使用8966時：5mV～20V/div, 12檔量程; 分辨率：量程的1/100 使用MR8990時：5 mV～50 V/div, 5檔量程, 分解能 : 量程的1/1 000000 使用U8974時：200 mV～50 V/div, 8檔量程; 分辨率：量程的1/1600 |
| 最大輸入電壓 | 使用8966時：DC 400V，使用MR8990時：DC500V，使用U8974時：DC1000V |
| 頻率特性 | 使用8966時：DC～5MHz，使用MR8990時： DC專用，使用U8974時：DC～100kHz |
| 存儲功能的時間軸 （使用存儲功能時） | 5μs～5分鐘／格, 26檔量程，100點/格分辨率，時間軸3檔放大2×～10×，時間軸13檔壓縮 1/2×～1/20,000× |
| 外部控制端子 | 外部觸發輸入、觸發輸出、外部采樣輸入、外部輸出2 端子(GO，NG)，外部輸入3端子(START，STOP，PRINT) |
| 測量功能 | 存儲 (高速記錄)，記錄(實時記錄)，X-Y記錄 (X-Y實時記錄），FFT |
| 其他功能 | 波形判斷（存儲，X-Y記錄或FFT功能時）） |
| 內存容量 | MR8847-51: 共64MW，32MW/ch (2ch)～4MW/ch (16ch) |
| 保存媒體 | CF卡× 1:最大2GB, 硬盤（內存選件, 80GB） ，U盤（USB2.0） |
| 記錄紙 | 216mm×30m, 卷裝熱敏紙, 記錄速度: 最大50mm/秒 |
| 顯示屏 | 10.4英寸TFT彩色液晶屏(SVGA,800×600點) |
| 接口 | [LAN]:100base-TX; 功能: DHCP, DNS, FTP, HTTP [USB]: USB2.0, 插座 A x 1 , 插座 B x 1 (將測試數據輸入PC, 通訊控制) |
| 電源供應 | AC 100～240V, 50/60Hz（最大130VA, 使用打印單元時最大220VA） DC 10～28V系（使用DC電源單元9784時） |
| 體積及重量 | 351mm × 261mm × 140Dmm，7.6kg(僅主機) |
| 附件 | 使用說明書× 1，測量指南× 1，應用光盤（波形制作軟件SF8000，波形查看軟件Wv/通訊指令表），電源線× 1, 輸入線標簽× 1, USB線x 1, 記錄紙×1，卷紙配件 × 2，鐵氧體磁珠× 1 |
