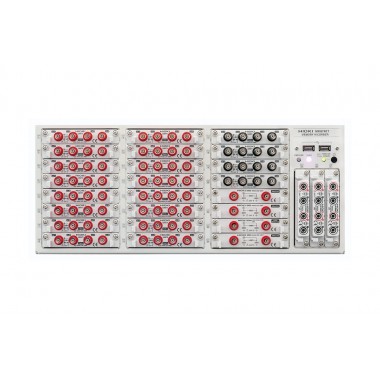

Max.僅模擬108ch?96ch+邏輯48ch ，20MS/s
● 適用于ECU等高性能電路板的多點檢測
● 模擬108ch~模擬96ch+邏輯48ch輸入
● 媒介保存所需時間最短是原來的1/100
● 20MS/s所有通道同時采樣
● 模擬所有通道絕緣輸入，實現安全測量
● 支持4K監視器，無需重疊即可顯示多通道波形
● 1單元可4ch輸入（4ch模擬單元U8975、4chDVM單元U8991）
● 可以產生恒壓、恒流、模擬電阻（VIR發生單元U8794）
| 輸入單元數 | 最大27個插槽 |
|---|---|
| 通道數 | 模擬最大108ch (使用U8975時), 或模擬96ch + 邏輯48ch (使用U8975+8973時) 模擬最大54ch (使用8966時), 或模擬48ch+邏輯48ch (使用8966+8973時) ※8973邏輯單元的插槽限制為25～27限定, 最多3個單元 ※模擬單元的通道間和主機之間都絕緣，邏輯單元的通道之間都和主機共地 |
| 測量量程 | 100mV?400V, 12檔量程, 分辨率: 量程的1/2000 (使用8966時) 4V?200Ｖ, 6檔量程, 分辨率: 量程的1/32000 (使用U8975時) 100mV?1000V, 5檔量程, 分辨率: 量程的1/1000000 (使用MR8990時) 1V, 10V, 100V, 3檔量程, 分辨率: 量程的1/1000000 (使用U8991時) |
| 最大輸入電壓 | DC 400V (使用8966時, 外加在輸入端口間也不會損壞的上限電壓) |
| 對地間最大額定電壓 | AC, DC 300V (輸入和主機之間絕緣，外加在輸入通道?外殼之間、各輸入通道之間也不會損壞的上限電壓) |
| 頻率特性 | 使用8966時: DC?5MHz (-3dB) |
| 最高采樣速度 | 20MS/s 所有通道同時, 外部采樣率10MS/s |
| 測量功能 | 存儲記錄 |
| 內存容量 | 1GW 16MW/ch (使用8966時), 8MW/ch (使用U8975或MR8990時), 4MW/ch (使用U8991時) |
| 內置存儲設備 | SSD 480GB |
| 外部存儲設備 | USB存儲×8 |
| 監視器輸出 | VGA, HDMI, DisplayPort 推薦分辨率 1920×1080 dot以上 |
| 外部接口 | [LAN] 1000base-T、100base-TX, 10base-TX (2port) [USB] USB3.0 ×4, USB2.0 ×4 |
| 電源 | AC100?240 V, 50/60 Hz (400 VA max.) |
| 體積及重量 | 426W × 177H × 505D mm, 14.0 kg (僅限主機) |
| 附件 | 電源線×1, 快速測量指南×1, 使用上的注意事項×1, 應用軟件光盤(CD-R) ×1, 使用說明書 詳細篇(CD-R) ×1, 空白面板（僅限空白插槽）, 機架安裝支架 |
