艾德克斯 IT7800系列 大功率可編程交流電源

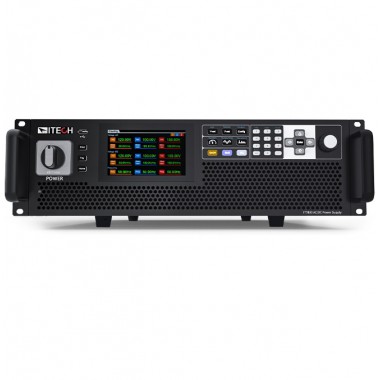

IT7800系列 大功率可編程交流電源

IT7800系列是集人性化編程功能，全新觸控界面以及豐富的數據波形分析能力于一體的全新一代大功率可編程交流電源/直流電源。采用碳化硅(SiC)技術，高功率密度設計，在1U的體積內功率可達6kVA，3U的體積內功率可達15kVA。通過主從并聯，還可以提供高達960kVA的大容量交直流輸出。LCD觸摸屏設計，配合直觀簡便的UI界面讓用戶可以快速流暢的使用操作。
IT7800系列內置全方位的功率表和任意波型產生器, 可模擬諧波及各種任意波形輸出；用戶可以選擇單相、三相、反相和多通道四種輸出模式模擬不同的測試場景；可編程輸出阻抗、全方位的測量功能使IT7800系列廣泛應用于新能源、電力電子、科研院校等多個領域的研發、生產、質檢等多個階段。

產品特點

? 采用碳化硅(SiC)技術
? 高功率密度設計，3U可達15kVA，1U/2U可達6kVA
? 主從均流，并機可達960kVA，性能不下降
? 電壓規格：350/700/1050 VL-N *6
? 高達50次的諧波模擬和分析功能，內置IEC61000-3-2/3-12等測試法規 *4
? 多通道功能，單機可同時測試1~3個待測物 *2
? 輸出頻率：16-2400Hz，電壓和頻率輸出變動率可調
? 內置單相或三相交流功率表
? 可實現AC/DC/AC+DC/DC+AC四種輸出模式
? 可選擇單相、三相、反相等不同輸出模式，模擬三相不平衡、三相諧波不平衡、缺相測試、相序接反等多種測試 *3
? 諧波和間諧波的波形合成
? 可編程輸出阻抗
? 高電流波峰因素，適用于浪涌電流測試 *5
? 觸摸屏設計，簡潔的UI界面
? 可模擬任意波形輸出，支持CSV文件導入波形
? 內建豐富的波形數據庫
? List模式模擬市電再現功能，實現瞬間電源中斷仿真功能
? 提供豐富的觸發配置，同步捕獲待測物電壓波形，實現數據的采集與仿真功能
? 多相功能，實現6相、12相電源輸出
? 鎖頻和鎖相功能，實現最高可達1400Vrms的高電壓復雜應用
? 可設置輸出0- 360°起始/停止相位角
? 突波陷波Surge&Sag功能
? 自帶Relay Ctrl 繼電器控制輸出功能，可實現待測物與源之間的電氣隔離
? 內置IEC61000-4-11/4-13/4-14/4-28等法規測試波形
? 內置USB/CAN/LAN/數字IO通訊接口，選配GPIB/模擬量&RS232

? 選配專業軟件APS4000系列，輕松完成民用航空電子與船舶相關標準的測試 （MIL-STD704，DO160，

B787...）

? 電流源模式

? 支持CANopen*1、Modbus、LXI、SCPI等多種通訊協議

*1 即將推出，敬請期待
*2 < 6kVA機型不含此功能
*3 < 6kVA機型機型僅支持單相
*4 電壓/電流諧波分析，電壓諧波模擬

*5 峰值電流范圍內，CF最大可達6

*6 請參考IT7800 高壓系列

產品功能與優勢

應用領域

高功率密度設計

IT7800系列提供了從1U/2U/3U的單機到15U/27U/37U的機柜等不同的緊湊型結構，可以滿足用戶從2k~165kVA不同的單機柜測試需求。3U/15kVA的機型，體積僅為市面上普通交流電源的1/12，大大節約了測試空間，不需要部署更多的機柜甚至擴建實驗室，為企業節約測試成本。

主從并聯，大容量自由組合

當用戶有更大功率需求時，可以使用IT7800的主從并聯功能，提高輸出電流、功率能力。IT7800系列并聯達960kVA，無需拆裝機柜即可簡易并機。IT7800自帶同步On/Off輸入輸出信號，保證了并機的同步性，確保多模塊同步均流輸出。并機后不但保留所有功能，且精度也不會有任何損失。讓電源系統的搭建更快速、更彈性、更節約，無論是單機測試還是系統搭建，都可以輕松滿足。

* 350V的3U同功率機型可相互并聯，350V的1U/2U同功率機型可相互并聯

多通道測試功能

IT7800系列的多通道功能允許用戶同時測試3個獨立的待測物，而無需增加額外的硬件配置。傳統的解決方案中，測試3個待測物，用戶需要配置3臺交流電源；而IT7800一臺設備可滿足多通道的測試需求。例如IT7815-350-90額定功率為15kVA，可滿足單相/三相15kVA的DUT測試，亦可滿足最多3個單相DUT的測試，一機多用，充分提升設備利用率。

可實現AC、DC、AC+DC、DC+AC各個輸出模式

IT7800系列可以實現AC,DC,AC+DC,DC+AC四種輸出模式，不但提供純正的交/直流輸出，還可以利用AC+DC和DC+AC輸出模式實現“交流輸出加直流偏置”以及“含紋波的直流輸出波形”，為工程師提供更寬范圍的測試應用。

單相、三相、反相

IT7800 系列提供單相，三相及反相等多種輸出模式，用戶可通過面板菜單任意選擇。搭配設備的編程功能，可以模擬三相不平衡，三相諧波不平衡，缺相測試，相序反接等多種測試，寬廣且靈活的使用方式可以滿足不同應用需求。同時，IT7800 的反相模式還可以提供用戶高電壓的測試解決方案，電壓提升為原來的2 倍，功率保持原來的2/3。例如設定為350V，則選擇反相模式后，實際輸出電壓可達到700V。
