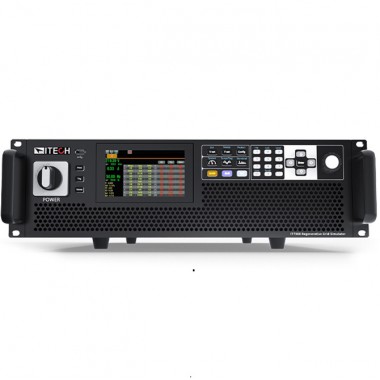

艾德克斯 IT7900 回饋式電網模擬器高壓系列

IT7900 回饋式電網模擬器高壓系列

IT7900 系列產品代表了新一代的可編程，全四象限電網模擬器，同時還可作為四象限功率放大器，適用于各類并網產品的測試。例如PCS，儲能系統，微電網，BOBC(V2X）以及電力相關硬體回路模擬（PHiL）等等。具備能量回收功能，提供100% 電流吸收能力，并經由設備回饋到電網，節省了用電和散熱成本。
IT7900 系列此次推出的高壓系列產品，電壓可達700 VL-N，甚至可以滿足1050 VL-N。通過并機，可輕松擴展功率至900kVA。配備觸摸屏設計，簡潔直觀的UI 界面，強大的任意波形編輯功能可模擬各種電網擾動波形，是測試和研發實驗室的理想選擇。

產品特點? 電壓可達700 VL-N，1050 VL-N

? 16Hz~100Hz
? 可作能饋式電網模擬器，全四象限源
? 恒壓、限流、限功率三種工作模式
? 可實現AC/AC+DC輸出模式
? 三相輸出
? 可編程輸出阻抗，模擬電力線路阻抗
? 滿足低電壓穿越，相位跳變，頻率變動、諧波注入等并網法規測試
? 觸摸屏設計，內置交流功率表及數字示波功能
? 諧波和間諧波的波形合成*2
? LIST/SWEEP模式，模擬真實的電網擾動情況
? 電壓、電流諧波量測功能，高達50次*1
? 前置USB接口，支持?jǐn)?shù)據和波形的導入導出
? 自帶Relay Ctrl繼電器控制輸出功能，可實現待測物與電網模擬器之間的電氣隔離
? 內置USB/CAN/LXI compliant L AN interface/DigitalIO，選配GPIB/RS232
*1 電壓/電流諧波分析，電壓諧波模擬
*2 即將發布

產品功能與優勢

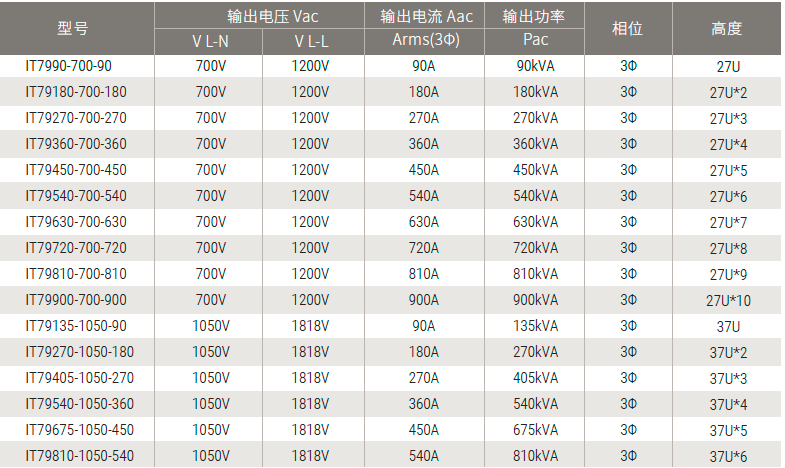

產品型號

*更大功率請聯系ITECH
* 以上規格如有更新，恕不另行通知

回饋、全四象限電網模擬器

IT7900系列高壓機型代表了全新一代的可編程，全四象限電網模擬器，具備100%額定電流source和sink能力，并提供能量回饋功能。待測物在測試中所產生的能量可以完全經由IT7900高壓機型設備回收后廠內直接利用，而非以熱能的形式消耗掉，為用戶提供“綠色節能”的解決方案。適用于測試并網型且向電網注入能量的產品，例如并網/離網光伏逆變器的頻率變化，電壓瞬變和直流注入等測試。

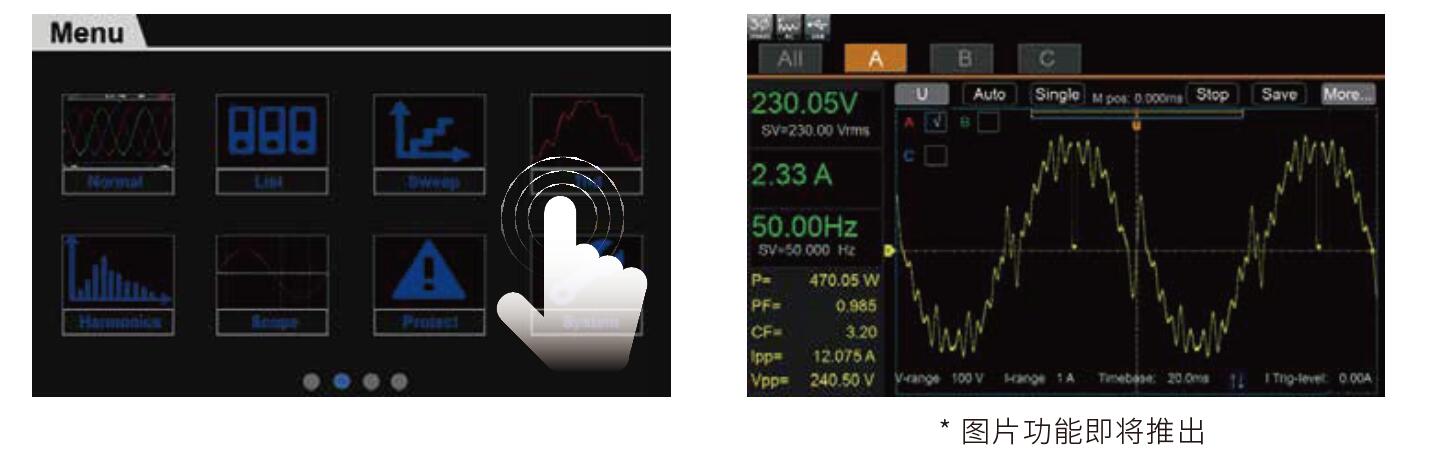

觸屏設計，內置示波功能

IT7900系列高壓機型配備了全新的觸摸屏設計，簡潔直觀的UI界面，配合鍵盤旋鈕設計可以讓用戶直接、快速地進行模式設定和波形編輯等操作。內置數字示波器功能采集電壓和電流的時域信號，相位關系以及執行波形觸發等功能。 示波采樣率高達10us，最多可同時顯示6條示波曲線，用戶無需示波器就可以進行瞬時分析，并及時進行保存。

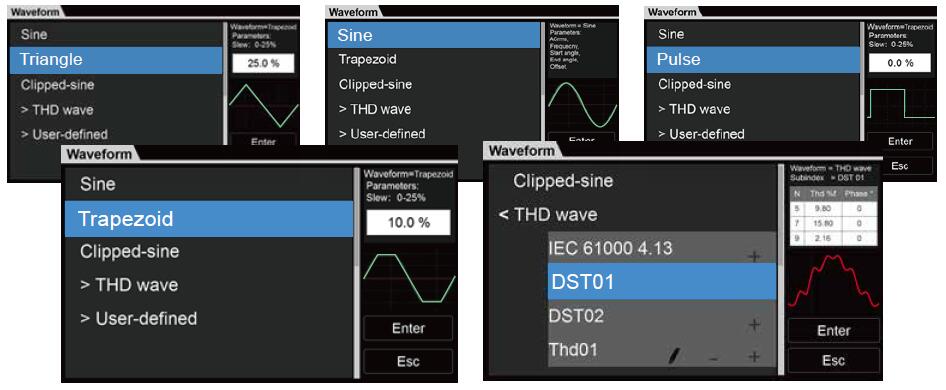

內建豐富的波形庫

除了基礎正弦波，IT7900系列高壓機型提供多種內置的交流波形，例如三角波，鋸齒波，方波，梯形波和削幅波。用戶可通過菜單調用并在LCD屏幕上顯示出選擇的波形。結合設備的序列編程功能，可組合不同波形的連續輸出，以應對復雜的電力電子擾動測試。
