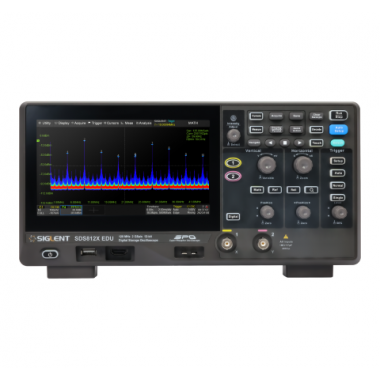

鼎陽 SDS800X EDU高分辨率數字示波器

SDS800X EDU高分辨率數字示波器

主要特性

• 帶寬：120/220 MHz

• 垂直分辨率：12-bit

• 實時采樣率：2 GSa/s

• 存儲深度：100 Mpts/ch（單通道模式）

• 波形捕獲率：500 000幀/秒（Sequence 模式）

• 7英寸觸摸屏，支持外接鼠標鍵盤

12-bit高分辨率

SDS800X EDU擁有12-bit高分辨率，高分辨率示波器具有極佳的信號檢測和顯示能力，有助于分析信號的細節與特征，在高精度電源測試、測量電源紋波、優化器件性能、檢測和診斷發動機控制單元、醫療設備使用等應用中具有極大優勢。

教學和實驗波形

教育工作者和學生們能夠借助SAG1021I或SIGLENT的其它信號源產品，快速生成多樣化的教學波形和實驗信號，無論是基礎的波形理解還是復雜的實驗分析，都能輕松實現，讓教學與實驗更加得心應手。

豐富的觸發與解碼

SDS800X EDU 具有豐富的觸發功能，包括邊沿、斜率、延遲、建立/保持時間和多種總線觸發（串行觸發）。支持嵌入式行業的 I2C、SPI、UART 協議及汽車行業的 CAN、LIN 協議的觸發與解碼，能夠準確捕獲并直觀地將總線的協議信息以表格形式或其它方式顯示，穩定進行測試。

強大的數學功能

內置 FFT 功能，最大運算點數為 2M 點，4 條獨立 Math 波形，支持用戶自定義運算表達式。在優越的頻譜分辨率下可更準確的分析信號頻率成分及能量分布，輕松化身一臺頻譜分析儀。FFT模式下支持多種窗函數，支持普通、平均、最大值保持等模式，支持峰值檢測，自動檢測雜散頻率并標記形成列表顯示。

高效的電源分析

SDS800X EDU的電源分析功能搭配鼎陽科技的電壓探頭（DPB5000系列）、電流探頭（CP6000系列），可以快速準確地分析電源質量、電流諧波、浪涌電流、瞬變響應、安全作業區(SOA)等12項參數，幫助工程師解除繁瑣的手工配置和復雜的公式計算，極為適用于觀察異常諧波、進行諧波分析、評估器件穩定性、判斷電磁干擾等測試。

極佳的環路響應測試

SDS800X EDU標配的波特圖功能，搭配鼎陽科技的隔離信號發生器選件（SAG1021I）或SDG任意波形發生器即可進行環路響應測試，提供被測設備（DUT）的頻率響應曲線，輕松獲得各個頻率點下的增益和相位值。同時借助數據列表、光標測量、自動測量功能，可對波特圖曲線進行詳細的數據分析，判斷系統穩定性等等。

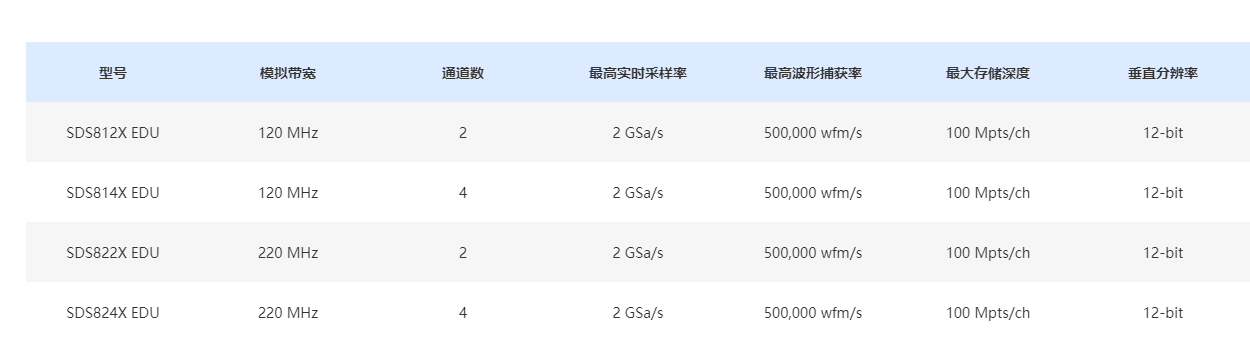

規格參數
