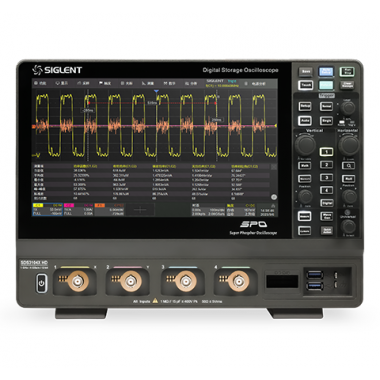

鼎陽 SDS3000X HD 高分辨率數字示波器

SDS3000X HD 高分辨率數字示波器

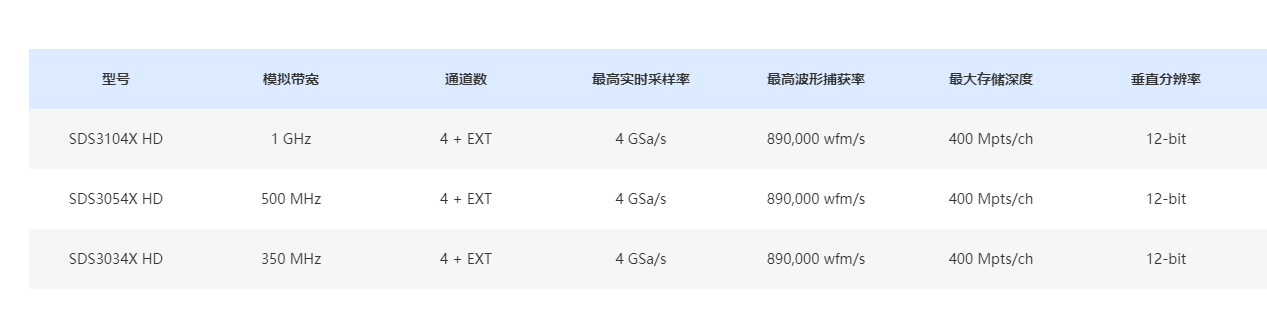

主要特性

• 帶寬：1 GHz、500 MHz、350 MHz

• 存儲深度： 最高 400 Mpts/ch

• 垂直分辨率：12-bit

• 實時采樣率： 最高 4 GSa/s

• 波形捕獲率：最高 890,000 wfm/s

• 低本底噪聲：全帶寬下低至 125 μVrms

12-bit ADC，波形細節清晰可見

SDS3000X HD系列示波器全系采用12-bit高分辨率ADC，量化等級高達4096級，高分辨率模式下（ERES）可將分辨率提升至16-bit，配合垂直&水平放大功能，助力用戶更完整清晰地觀測到波形的細節。比如在LLC半橋式變換電路分析時，需要通過波形觀察上管和下管的驅動信號之間存在的死區時間，12-bit示波器還原后的波形細節遠比8-bit示波器要更清晰。

ENOB——真實有效的ADC位數

當高速ADC進行數據采集時，由于噪聲和失真的影響，實際ADC的信噪失真比達不到其標稱位數應達到的理想性能。一般情況下，示波器帶寬越高，其內部噪聲就越高。因?yàn)楦哳l噪聲會進入高帶寬示波器內。由于ADC僅為示波器系統的一部分，不能獨立使用，因此整個示波器系統的ENOB指標會更有意義。SDS3000X HD高達8.3～8.6-bit，時間誤差、頻率雜散都比較小，同時寬帶噪聲也比較低，能夠有效保證測量的精準度。

豐富的觸發功能

SDS3000X HD系列示波器提供豐富的觸發類型，含邊沿、間隔、超時、視頻、串行總線、區域觸發等，其中，區域觸發不同于傳統觸發，它可應用于參數特征尚不明確的偶發信號，僅需使用鼠標或者觸摸創建并定義區域即可完成信號的捕捉。總線觸發支持 I2C、SPI、CAN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT等多種總線，提供嵌入式、汽車、計算機等串行總線的測試解決方案。

模板測試，高效評估信號質量

模板測試功能主要用于信號質量的評估，能夠長時間監控波形的故障率，并根據故障波形定位原因。有兩種規則設置方式，一是通過在示波器中繪制多邊形模板創建規則，二是根據“完美波形”設置水平和垂直數值創建規則，而后示波器對波形進行實時測試，可統計在規定的測試條件內測試的次數、失敗的次數、失敗率等，還能夠設置“存儲失敗幀”，失敗波形可通過歷史模式進行查看。

電源分析，快速得到電源參數

SDS3000X HD可選配電源分析功能，再搭配鼎陽的電壓探頭（如DPB5000系列）、電流探頭（CP6000系列），可以快速、準確地分析電源質量、電流諧波、浪涌電流、瞬變響應、MSO管安全作業區(SOA)等12項參數，如通過將開關損耗降至最低提高電源效率、通過統計功率器件在所有工況下瞬時參數超出安全工作區的概率評估器件工作穩定性、通過對輸入電流進行諧波分析，觀察是否存在異常諧波影響電能質量等等，可以提高電源開發人員的工作效率。

50MHz函數發生器

SDS3000X HD可直接通過USB接口與USB函數發生器SAG1021I相連，SAG1021I具備125MSa/s采樣率和14-bit分辨率，提供了高達50MHz的預定義波形輸出，包括正弦波、方波、三角波、脈沖波、噪聲、直流以及 45 種內建任意波，用戶也可通過 EasyWave 上位機軟件編輯任意波形。借助SAG1021I即插即用特性，用戶能夠輕松快捷地對測試進行設置，可廣泛應用于各種科學實驗和工業控制領域。
