鼎陽 SDS6000 Pro系列高分辨率數字示波器

SDS6000 Pro系列高分辨率數字示波器

主要特性

• 帶寬：350 MHz（僅4通道）, 500 MHz, 1 GHz, 2 GHz

• 垂直分辨率：12-bit（H12）/10-bit（H10）

• 低本底噪聲：在 2 GHz全帶寬下低至153 μVrms

• 實時采樣率： 10 GSa/s（2GHz帶寬或8通道型號）

• 存儲深度： 500 Mpts（2GHz帶寬或8通道型號）

• 波形刷新率：750,000 wfm/s（Sequence模式）

高分辨率示波器，滿足更高精度的測試需求

· 12-bit高分辨率ADC采樣，更好地呈現波形細節；
· 優秀的本底噪聲，在2GHz全帶寬下的底噪值僅為153 μVrms，讓12-bit ADC充分發揮性能；
· 典型值±0.5%的直流增益精度。

多路信號時序測試，幫助加快研發進程

 多路信號時序測試，廣泛應用于芯片設計、自動駕駛、汽車功率半導體、電源排序檢驗、高壓充放電平臺等。如今大多數嵌入式電路設計中電源軌越來越多，且有著特定的上電、掉電時序要求，甚至規定了上電、掉電的時間要求，如此一來電源排序必不可少，傳統的4通道示波器需要多次采集，逐個模塊檢查，而SDS6000 Pro憑借其8通道的優勢可同時觀察8路通道波形情況，獲得各路時序情況，幫助加快研發進程。

眼圖和抖動分析，助力信號完整性分析

利用眼圖可以觀察到碼間串擾和噪聲的影響，體現信號的整體特征，幫助評估系統優劣程度，抖動分析可以將系統性能做進一步的分析和測量，以提升高速電路的時序冗余度。

優秀的用戶界面和用戶體驗

· 配備12.1 英寸TFT-LCD 大顯示屏，分辨率1280*800；
· 電容式觸摸屏，專門為示波器操作定義的各種手勢，極大地提高了儀器操控效率；
· 內嵌WebServer，可直接通過網頁遠程訪問和操作示波器；
· 支持鼠標和鍵盤操作。

覆蓋多種行業的串行協議觸發和解碼

SDS6000 Pro提供多種串行協議觸發和解碼，覆蓋多個行業。


強大的測量功能

SDS6000 Pro可測量超過60種參數，包括水平類、垂直類、通道間延時類和混合測量類。

參數統計功能可顯示任意參數的五種測量值：當前值、平均值、最小值、最大值、標準差；可同時測量統計12種不同的參數。直方圖統計可以直觀地顯示參數的概率分布情況；趨勢圖可反應參數隨時間的變化規律。

此外，對水平方向上的測量（如周期、脈寬等），摒棄了傳統的一幀只獲得一個測量值的方法，將一幀中的所有指定水平項目的測量值都計算出來并納入統計，大大提高了測試效率。

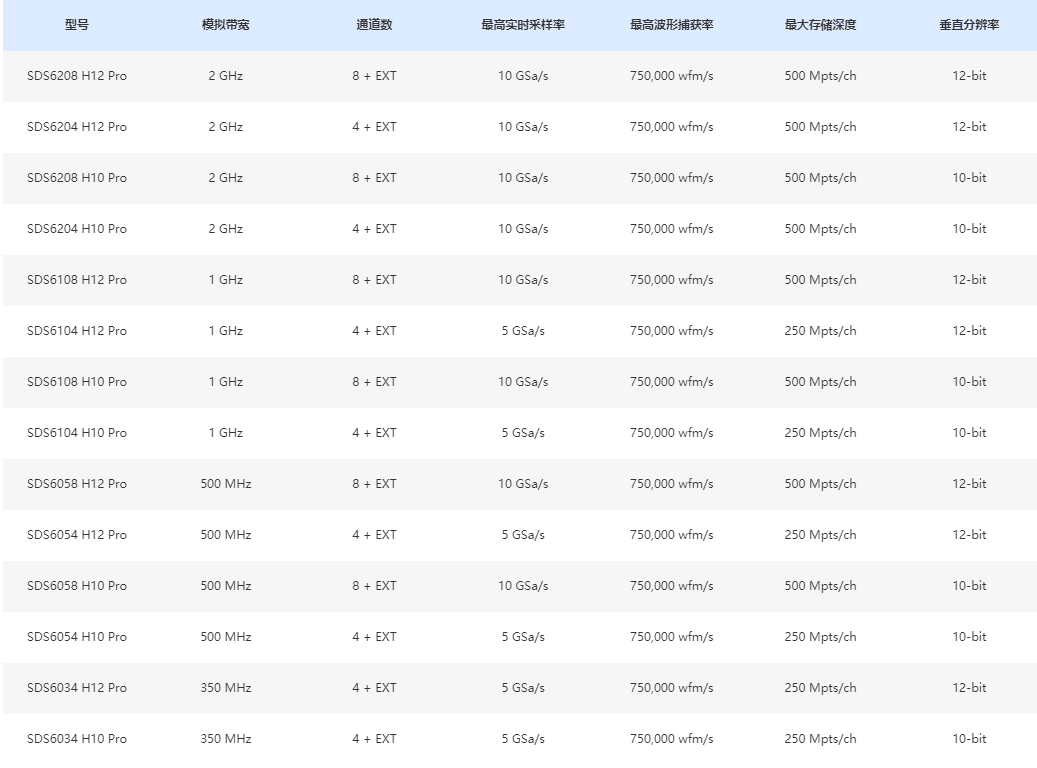

規格參數
