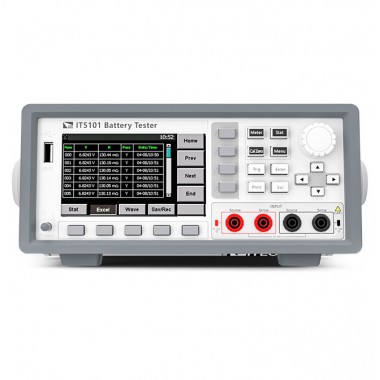

艾德克斯 IT5100系列 電池內阻測試儀

IT5100系列 電池內阻測試儀

IT5100系列內阻測試儀是一款高精度、高分辨率、高速度的電池測試儀。采用交流四端子測試方法，可更準確地測試電池的內阻和電壓。IT5101/5101E電阻分辨率可達0. 1μΩ，電壓分辨率可達10μV。利用外部U盤存儲，可長時間進行統計運算。內建比較器功能，可自動判斷電池參數是否符合標準，統計合格率，適合各種電池的檢測和分揀。內建USB/LAN通訊接口，支持SCPI通訊協議。IT5102單機支持16通道電池的測量，至多支持17臺儀器級聯，將通道數擴展至272個，對于提高測試效率有很大幫助。內建LAN / RS232通信接口，IT5100系列電池測試儀廣泛應用于手機鋰電池、蓄電池以及動力電池等各種電池的測試 。

產品特點

? 大屏幕LCD顯示屏：電池內阻和電壓同時顯示
? 電壓測量范圍：±6V～±1000V，分辨率10μV*2
? 電阻測量范圍：3mΩ ～ 3 kΩ，分辨率0.1μΩ *1
? 三段電壓量程、七段電阻量程的自動或手動測試 *3
? 同時測試電阻、電壓，速度高達125次/秒 *4
? USB/LAN通訊接口，支持SCPI協議
? 支持統計運算，通過USB存儲數據
? 比較器功能：HI/IN/LOW顯示分選結果
? 調零功能：全量程短路清零
? 交流四端子測試
? 訊響報警
? IT5102單機高達16通道測試 ，且支持達17臺主從連接擴展 *5
? 支持電池在線測試 *6
? 可配合ITS5300電池充放電測試系統進行自動化測

*1：IT5101E為15mΩ ～ 3Ω， IT5102/5102E為0.01mΩ～2Ω
*2：IT5102/5102E為0～60V
*3：IT5101E、IT5102/5102E電阻為兩段量程
*4：IT5101/5101E在Ex_Fast模式下
*5：IT5102E為8通道
*6：IT5101/5101E僅支持離線測量，IT5102/5102E同時支持在線和離線測量

產品功能與優勢

應用范圍

? 低電流的條件下來表征機電元件的低阻特性
? 各種接觸電阻的測試
? 堿性電池、鉛蓄電池的劣化情況測定及壽命評估
? UPS檢測
? 蓄電池出廠檢驗
? 超級電容等效電阻（ESR）測量
? 鋰電池內阻和電壓測量
? 紐扣電池高速量產抽檢
? 燃料電池組的測量
? 電動汽車鋰電池等高壓電池組的測試
? 多節串聯高壓鋰電池內阻和電壓測量

多功能保證測量精度

? 測量異常檢查

    能自動檢測出測試探頭的斷線情況和接觸不良，為工程師提高測量的可信度。

? 平均值功能

    通過簡易的操作計算平均值，保證測試的穩定性和可靠性。

? 交流4端子法

   測量阻抗采用的是交流4端子法。測量時可以保證待測物不受測試線的阻抗影響。

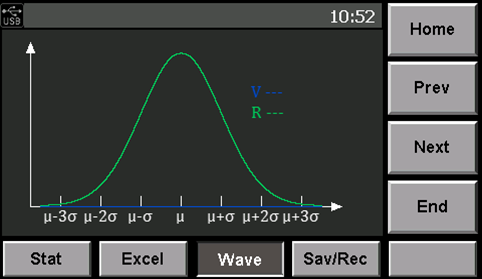

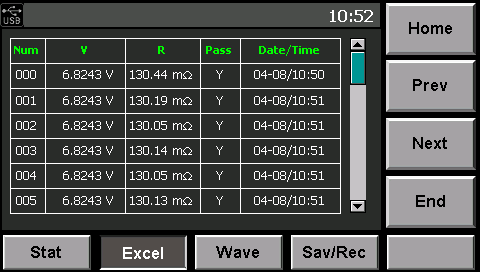

支持統計運算功能

? 統計運算：利用外部U盤等存儲設備，最多能夠?qū)*1000組數據進行運算。適用于工程管理和品質管理。

? 測量條件的保存

比較器功能

? 阻抗&電壓同時判斷

? 超出Hi/Lo量程可蜂鳴聲報警

? 綜合判斷結果輸出

? 手動比較

? 2種設置方法

? 比較功能分為絕對比較和相對比較

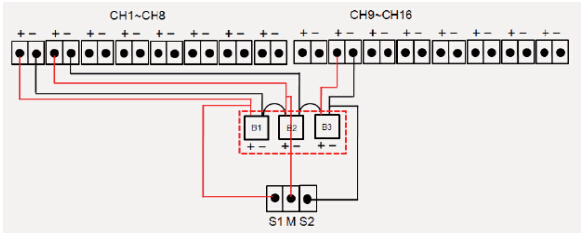

在線交流內阻測試

常規的電池內阻測試需在充放電結束后才能測試內阻，兩次接線不僅大大增加了測試時間，且不利于批量測試，IT5102/5102E電池測試儀可實現在線測試——即在充放電過程中實現對電池內阻的測試，全程只需一次接線，不僅確保測試結果的準確性，更是大大提高了測試效率。
